Dostępny
8 A
Monitoring drzwi bezpieczeństwa/WYŁĄCZNIKA AWARYJNEGO
Monitoring - kurtyna świetlna
Monitoring - magnetyczny wyłącznik bezpieczeństwa
Automatyczne/ręczne resetowanie/start
Zaciski śrubowe
Dane techniczne | Wskaźniki bezpieczeństwa
| DCavg (EN ISO 13849-1) | 99 % |
| Żywotność | 20 a |
| Kategoria (EN ISO 13849-1) | 4 |
| Poziom bezpieczeństwa (PL) (EN ISO 13849-1) | e |
| SIL (IEC 61508) | 3 |
Dane elektryczne | Zasilanie
| Pobór mocy maks. | 2 W |
| Moc pozorna maks. | 4,9 VA |
| Prąd sumaryczny maks. | 24 A |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 20,4 V |
| Napięcie wejściowe AC maks. | 26,4 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 20,4 V |
| Napięcie wejściowe DC maks. | 28,8 V |
Dane elektryczne | Wyjście
| Liczba styków pomocniczych | 1 |
| Liczba wyjść sygnalizacyjnych | 0 |
| Liczba styków bezpieczeństwa | 3 |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 6 A @ 230 V |
| Kategoria użytkowa DC-13 STOP0 (EN IEC 60947-5-1) | 6 A @ 24 V |
| Styki pomocnicze | 41-42 |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy maks. | 8 A |
| Zdolność łączeniowa styków bezpieczeństwa STOP0 | max. 250 V AC/8 A; min. 10 V AC/10 mA (om./ ind.), z odpowiednim obwodem zabezpieczającym |
| Styki bezpieczeństwa | 13-14, 23-24, 33-34 |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Elektryczny cykl życia | 10000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 10000000 Cykle |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O |
| Właściwości materiału styku | prowadzenie wymuszone, samoczyszczące |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 100 mm |
| Szerokość | 22,5 mm |
| Głębokość | 121 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Obniżenie wartości znamionowych od | 45 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |

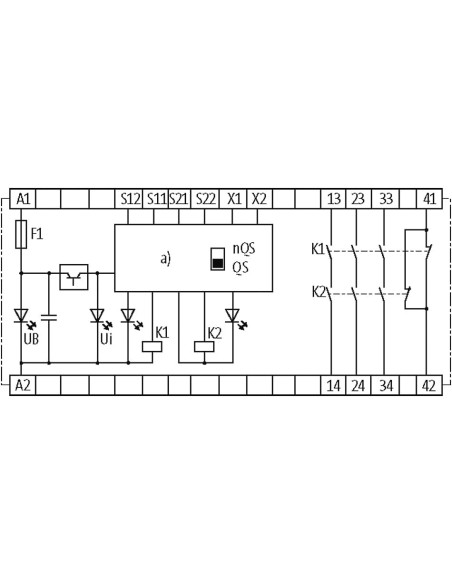

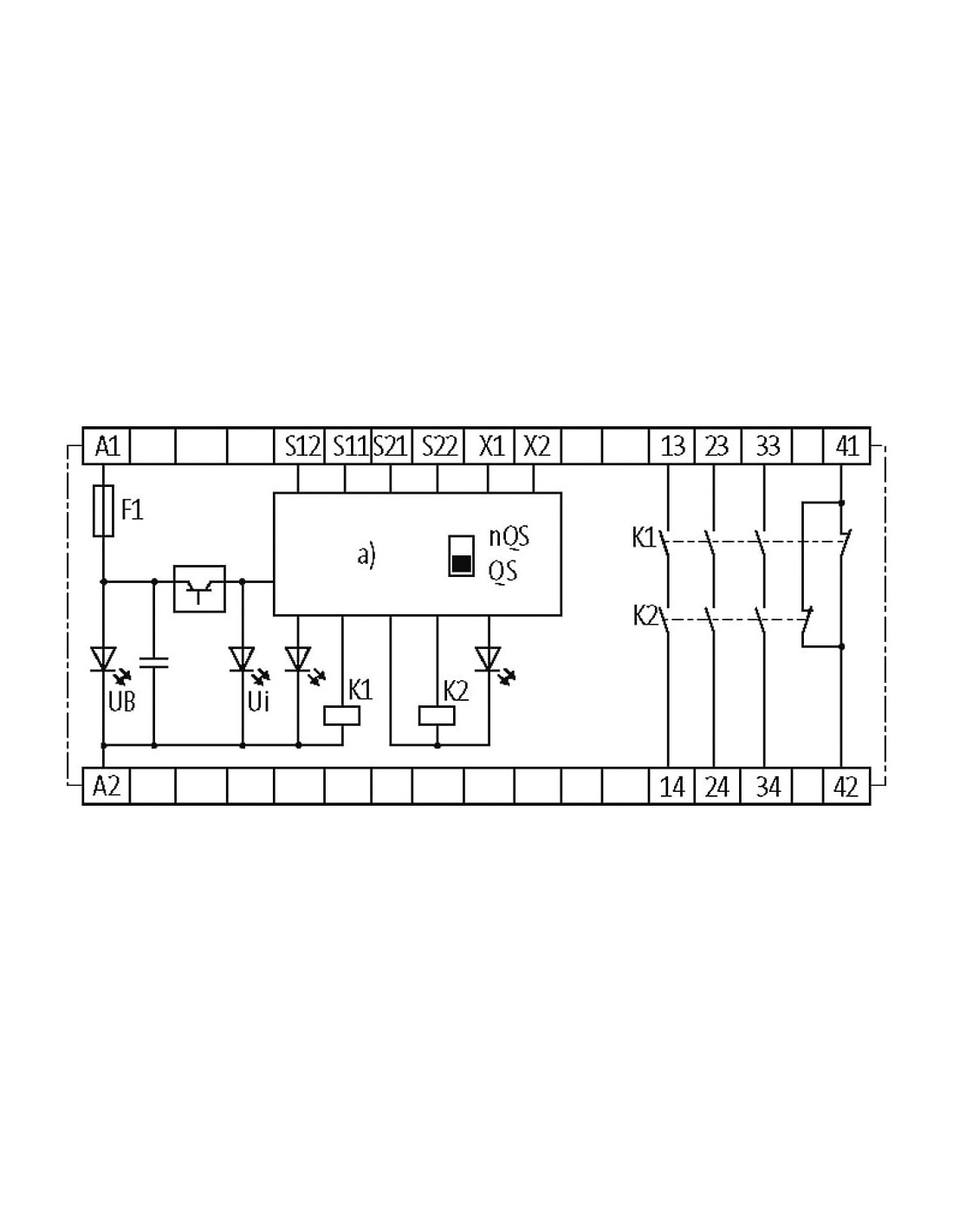

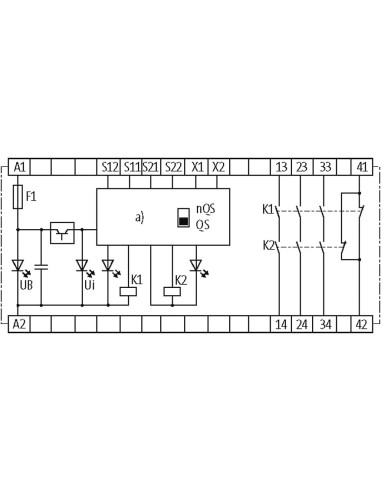

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | S 21 |
| PIN 2 | 42 |
| PIN 3 | X 2 |
| PIN 4 | A 2 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | S 22 |
| PIN 2 | 41 |
| PIN 3 | X 1 |
| PIN 4 | A 1 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | S 12 |
| PIN 2 | 14 |
| PIN 3 | 24 |
| PIN 4 | 34 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | S 11 |
| PIN 2 | 13 |
| PIN 3 | 23 |
| PIN 4 | 33 |

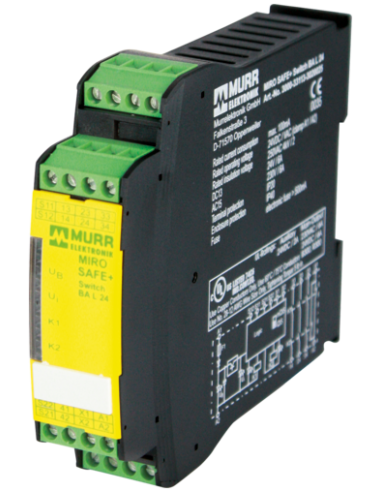

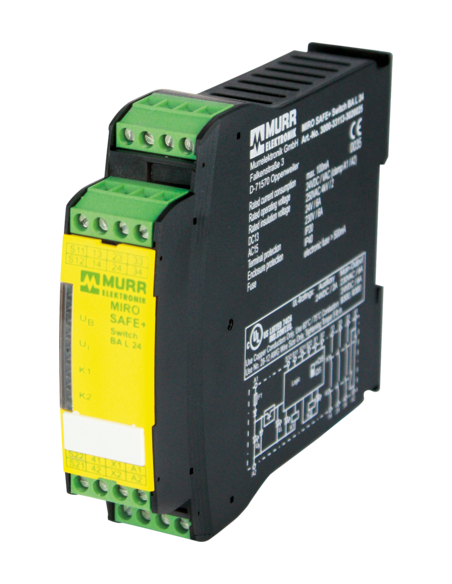

Przekaźnik bezpieczeństwa MIRO SAFE+ Przełącznik BA 3000-33113-3020025 – profesjonalne zabezpieczenie maszyn
Przekaźnik bezpieczeństwa MIRO SAFE+ Przełącznik BA 3000-33113-3020025 to nowoczesne urządzenie zaprojektowane z myślą o zapewnieniu najwyższego poziomu ochrony w aplikacjach przemysłowych. Urządzenie znajduje zastosowanie w systemach monitoringu drzwi bezpieczeństwa, wyłączników awaryjnych, a także w integracji kurtyn świetlnych czy magnetycznych wyłączników bezpieczeństwa. Solidne parametry elektryczne i mechaniczne, a także szeroki wachlarz możliwości montażowych sprawiają, że jest to niezawodne rozwiązanie dla automatyki przemysłowej.
Zalety przekaźnika bezpieczeństwa MIRO SAFE+ – wersja BA do rozbudowanych zabezpieczeń
- Możliwość zastosowania w systemach bezpieczeństwa kategorii 4 według EN ISO 13849-1 oraz poziomu bezpieczeństwa PL e
- Wysoki poziom niezawodności, potwierdzony żywotnością 10 000 000 cykli mechanicznych oraz elektrycznych
- Prąd łączeniowy do 8 A oraz aż 3 styki bezpieczeństwa umożliwiają zastosowanie w rozbudowanych układach
- Praca przy napięciu 24 V AC/DC – elastyczność w projektowaniu systemów sterowania
- Automatyczne lub ręczne resetowanie/start pozwala na dostosowanie funkcji do wymagań aplikacji
- Zabezpieczenie SIL 3 (zgodność z IEC 61508) potwierdza najwyższy standard bezpieczeństwa funkcjonalnego

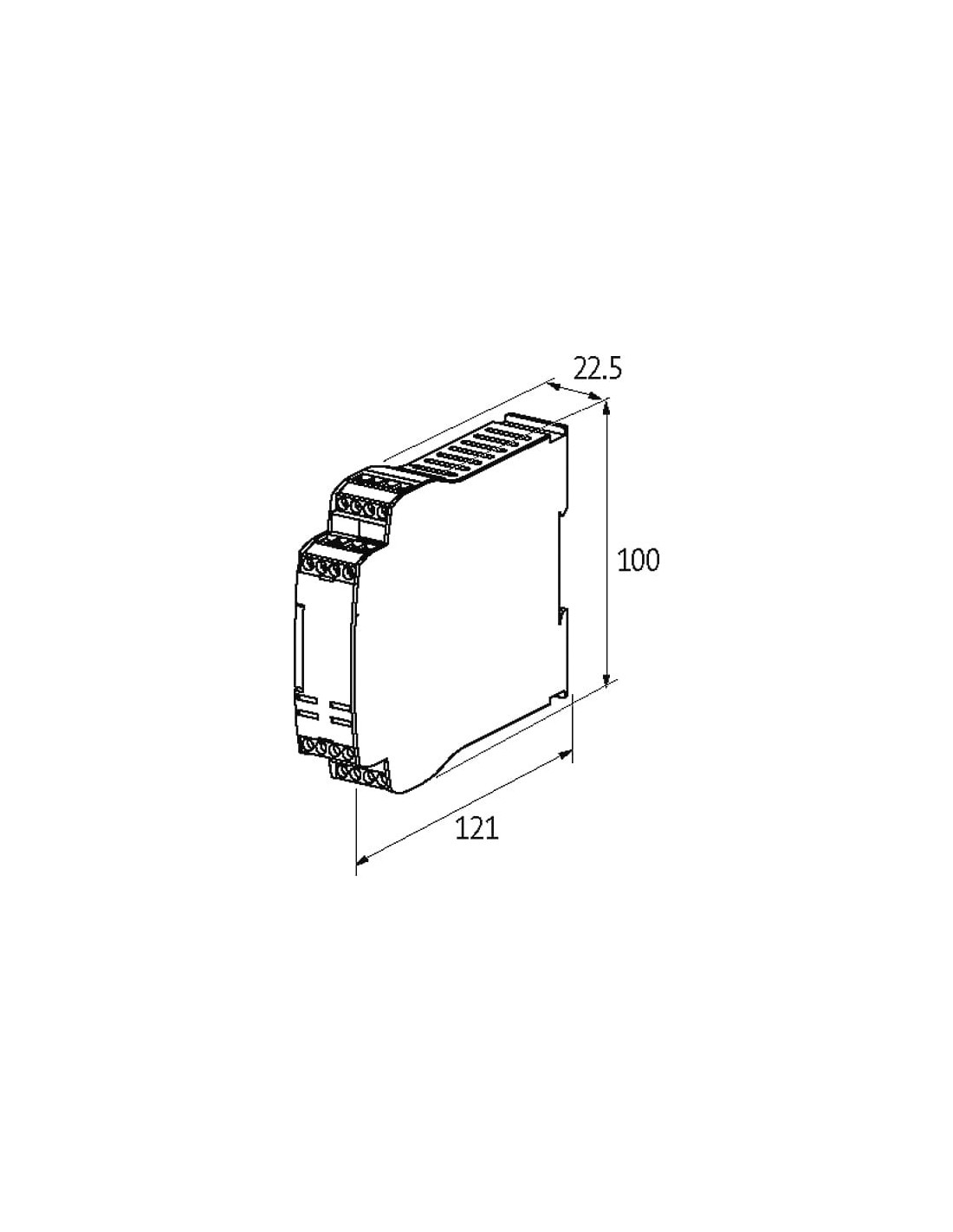

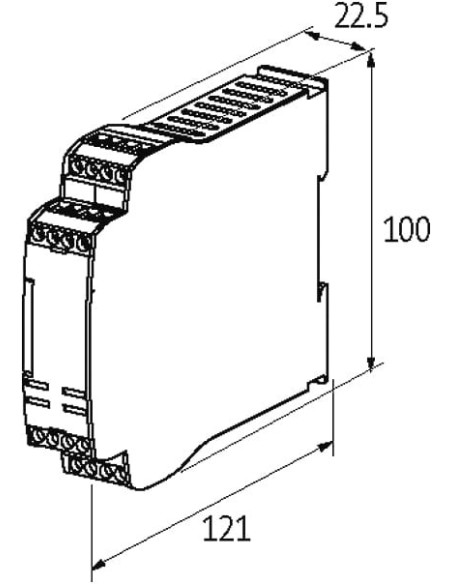

- Kompaktowe wymiary (100 x 22,5 x 121 mm) umożliwiają montaż na standardowej szynie DIN (EN 60715)
- Wytrzymała konstrukcja i specjalny materiał styków (Ag Sn O – srebro, cyna, tlenek) gwarantują długi czas bezawaryjnej pracy
Typowe zastosowania – przemysł, bezpieczeństwo, automatyka
Produkt przeznaczony jest do monitoringu elementów bezpieczeństwa, takich jak drzwi ochronne, wyłączniki awaryjne i kurtyny świetlne. Sprawdzi się wszędzie tam, gdzie niezbędna jest kontrola dostępu do stref niebezpiecznych oraz zatrzymanie awaryjne maszyn i linii produkcyjnych.
- Automatyczne linie produkcyjne
- Robotyka i zrobotyzowane stanowiska pracy
- Maszyny CNC i przemysłowe centra obróbcze
- Przemysł spożywczy, chemiczny, farmaceutyczny i motoryzacyjny
- Systemy transportu bliskiego i logistycznego
Wytrzymałość i niezawodność przekaźnika bezpieczeństwa – optymalne parametry techniczne
Przekaźnik MIRO SAFE+ BA 3000-33113-3020025 zapewnia długą i stabilną pracę nawet w trudnych warunkach przemysłowych. Odporność na wahania temperatury od -25°C do +60°C oraz możliwość pracy przy obciążeniu do 8 A czynią go uniwersalnym modułem dla każdego systemu bezpieczeństwa.
Prosty montaż i integracja z istniejącą infrastrukturą
Konstrukcja została zaprojektowana z myślą o łatwym montażu na szynie DIN, a zaciski sprężynowe FK znacznie przyspieszają i ułatwiają proces instalacji, zarówno w nowych, jak i modernizowanych instalacjach. Zoptymalizowany układ przyłączeniowy gwarantuje bezpieczeństwo i łatwość obsługi.
MIRO SAFE+ Przełącznik BA 3000-33113-3020025 to doskonały wybór do profesjonalnych zastosowań, w których najważniejsze są: niezawodność, bezpieczeństwo oraz kompatybilność ze standardami przemysłowymi.
