8 A
Monitoring drzwi bezpieczeństwa/WYŁĄCZNIKA AWARYJNEGO
Monitoring - kurtyna świetlna
Monitoring - magnetyczny wyłącznik bezpieczeństwa
Ręcznie monitorowany Reset/Start
Zaciski śrubowe
Dane techniczne | Wskaźniki bezpieczeństwa
| DCavg (EN ISO 13849-1) | 99 % |
| Żywotność | 20 a |
| Kategoria (EN ISO 13849-1) | 4 |
| Poziom bezpieczeństwa (PL) (EN ISO 13849-1) | e |
| SIL (IEC 61508) | 3 |
Dane elektryczne | Zasilanie
| Pobór mocy maks. | 1,8 W |
| Moc pozorna maks. | 4,4 VA |
| Prąd sumaryczny maks. | 24 A |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 24 V |
| Napięcie wejściowe AC min. | 20,4 V |
| Napięcie wejściowe AC maks. | 26,4 V |
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 20,4 V |
| Napięcie wejściowe DC maks. | 28,8 V |
Dane elektryczne | Wyjście
| Liczba styków pomocniczych | 1 |
| Liczba wyjść sygnalizacyjnych | 0 |
| Liczba styków bezpieczeństwa | 3 |
| Kategoria użytkowa AC-15 (EN IEC 60947-5-1) | 6 A @ 230 V |
| Kategoria użytkowa DC-13 STOP0 (EN IEC 60947-5-1) | 6 A @ 24 V |
| Styki pomocnicze | 41-42 |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC maks. | 250 V |
| Prąd łączeniowy maks. | 8 A |
| Zdolność łączeniowa styków bezpieczeństwa STOP0 | max. 250 V AC/8 A; min. 10 V AC/10 mA (om./ ind.), z odpowiednim obwodem zabezpieczającym |
| Styki bezpieczeństwa | 13-14, 23-24, 33-34 |
Dane techniczne | Ochrona urządzenia
| Warunek cyklu życia | zależnie od obciążenia |
Ochrona urządzenia | Elektryczna
| Elektryczny cykl życia | 10000000 Cykle |
Ochrona urządzenia | Mechaniczna
| Mechaniczny cykl życia | 10000000 Cykle |
Dane mechaniczne | Dane materiałowe
| Materiał styk | Ag Sn O |
| Właściwości materiału styku | prowadzenie wymuszone, samoczyszczące |

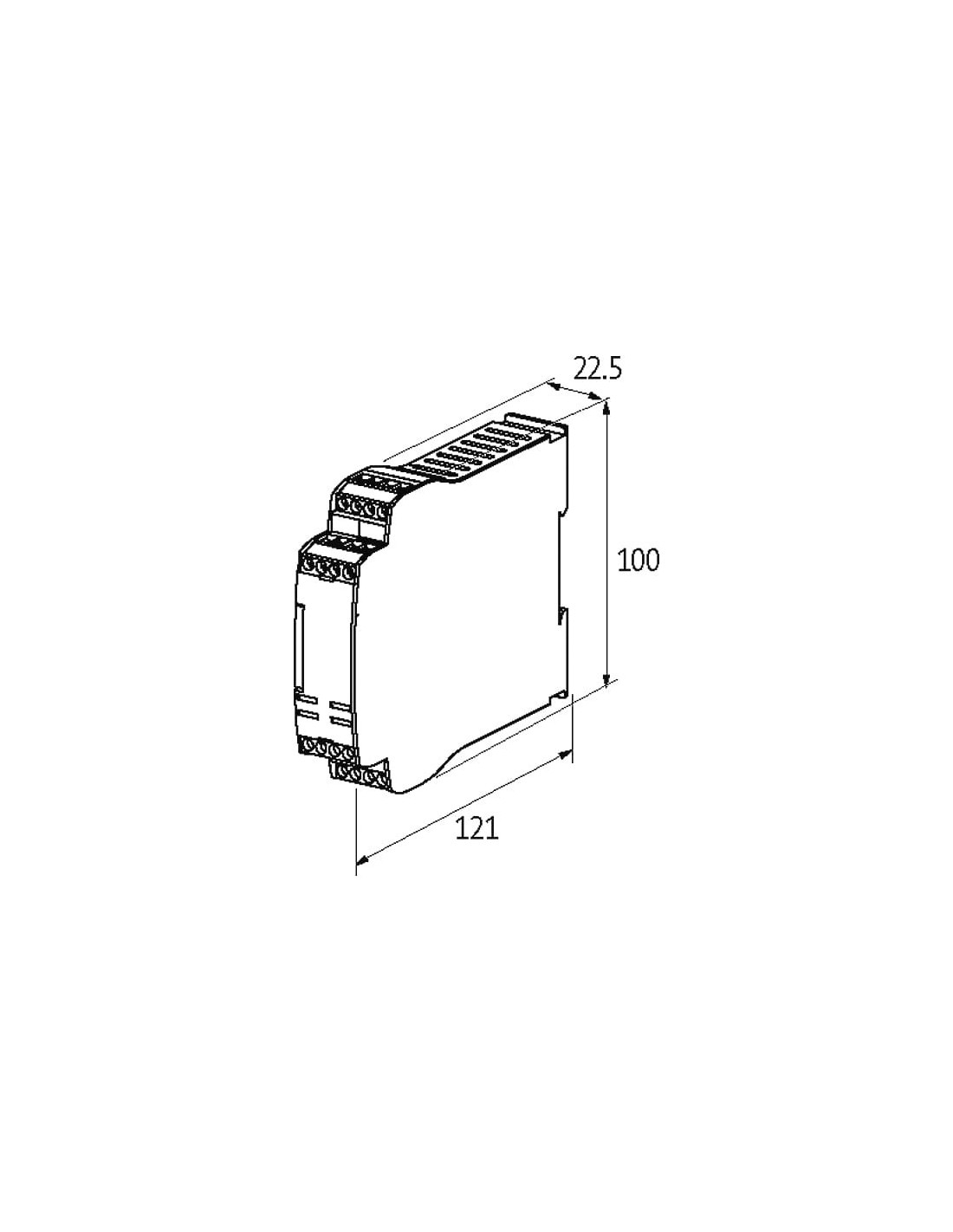

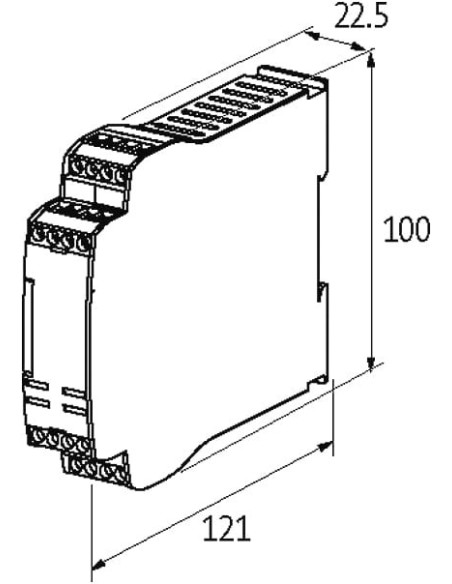

Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 100 mm |
| Szerokość | 22,5 mm |
| Głębokość | 121 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Obniżenie wartości znamionowych od | 45 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |

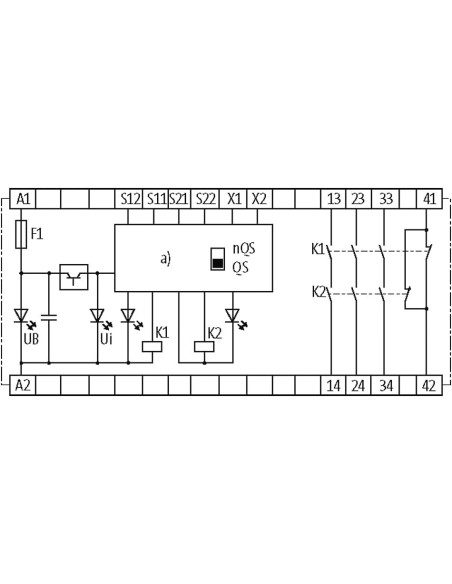

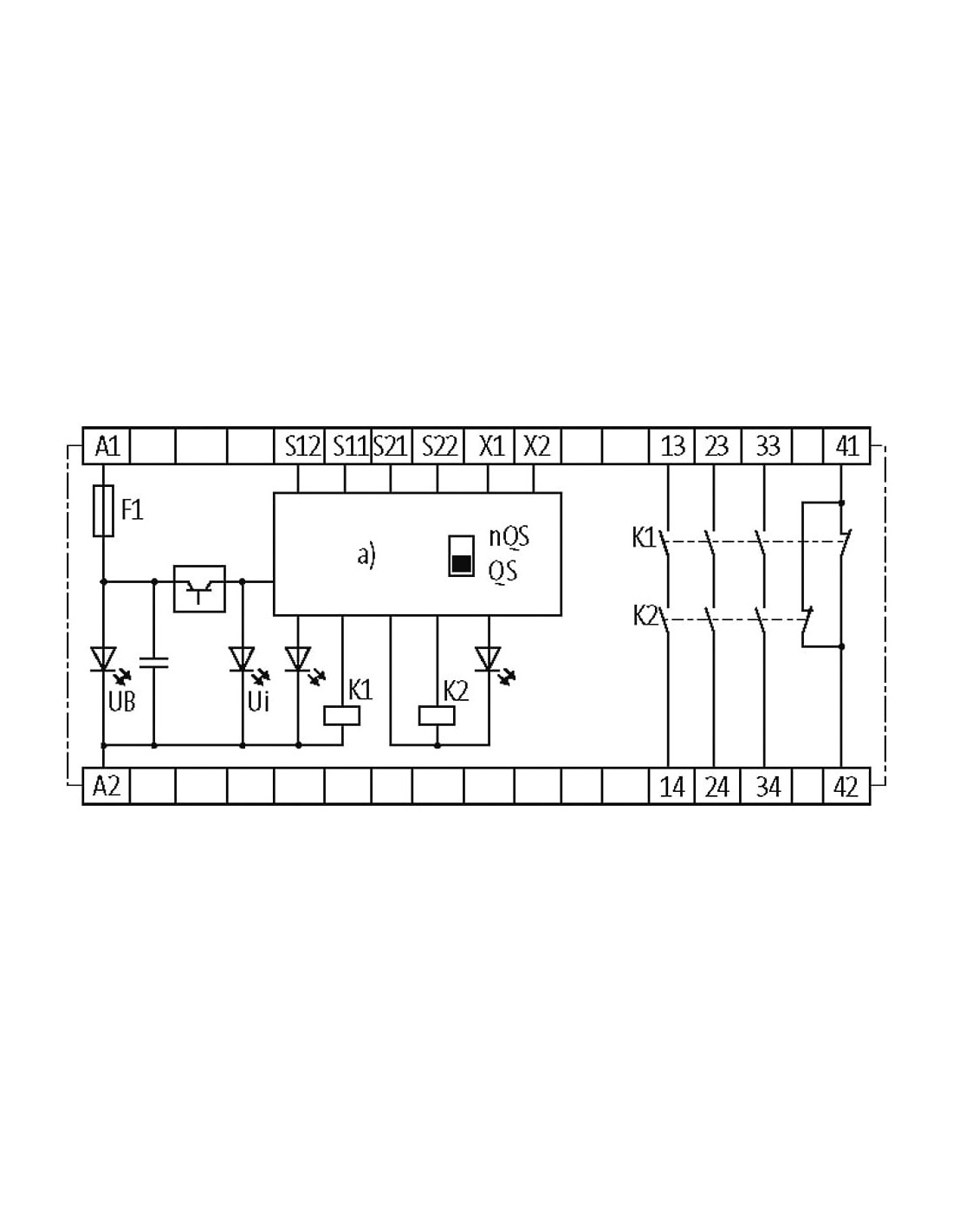

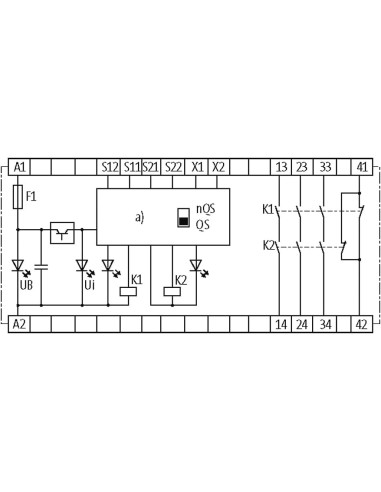

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | S 21 |
| PIN 2 | 42 |
| PIN 3 | X 2 |
| PIN 4 | A 2 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | S 22 |
| PIN 2 | 41 |
| PIN 3 | X 1 |
| PIN 4 | A 1 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | S 12 |
| PIN 2 | 14 |
| PIN 3 | 24 |
| PIN 4 | 34 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 4 |
| PIN 1 | S 11 |
| PIN 2 | 13 |
| PIN 3 | 23 |
| PIN 4 | 33 |

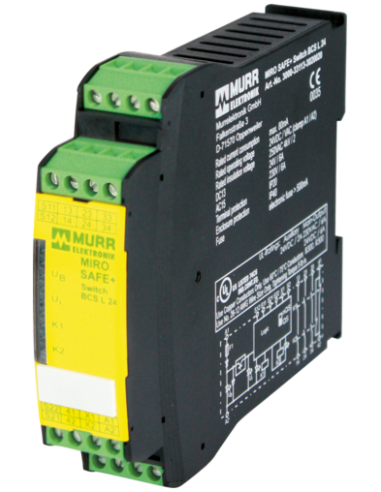

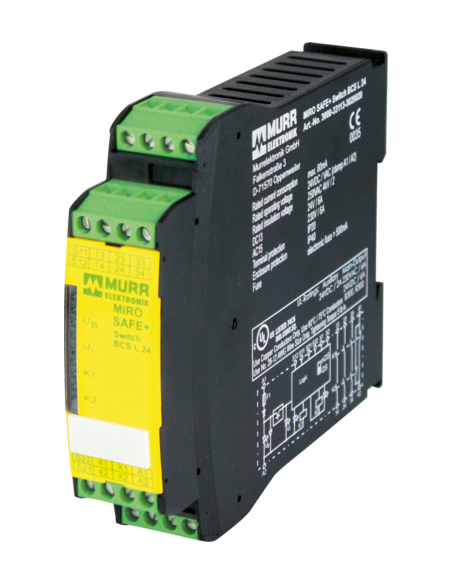

Przekaźnik bezpieczeństwa MIRO SAFE+ Switch ECOA 24 – profesjonalny system ochrony maszyn
Przekaźnik bezpieczeństwa MIRO SAFE+ Switch ECOA 24 o kodzie produktu 3000-33113-3020020 to nowoczesne i niezawodne rozwiązanie przeznaczone do zaawansowanych aplikacji przemysłowych, w których kluczowe znaczenie ma bezpieczeństwo obsługi oraz ochrona ludzi i maszyn. Produkt firmy Murrelektronik idealnie sprawdza się w systemach automatyki przemysłowej, liniach produkcyjnych, maszynach CNC, centrach obróbczych oraz wszędzie tam, gdzie wymagane jest spełnienie najwyższych norm bezpieczeństwa.
Zalety przekaźnika bezpieczeństwa MIRO SAFE+ Switch ECOA 24
- Wielofunkcyjność – umożliwia realizację monitorowania drzwi bezpieczeństwa, wyłączników awaryjnych, kurtyn świetlnych oraz magnetycznych wyłączników bezpieczeństwa.
- Wysoki poziom bezpieczeństwa – spełnia wymagania kategorii 4 oraz osiąga poziom bezpieczeństwa PL e (zgodnie z EN ISO 13849-1), a także poziom SIL 3 zgodnie z IEC 61508.
- Uniwersalne zastosowanie – dedykowany do różnorodnych systemów ochrony, eliminując konieczność stosowania wielu oddzielnych urządzeń.
- Duża wytrzymałość – przekaźnik charakteryzuje się długą żywotnością (do 10 milionów cykli mechanicznych i elektrycznych) oraz możliwością pracy w szerokim zakresie temperatur od -25°C do 60°C.
- Kompaktowe wymiary – niewielka obudowa (100 x 22,5 x 121 mm) zapewnia oszczędność miejsca w rozdzielniach i szafach sterowniczych.
- Łatwy montaż – możliwość instalacji na standardowej szynie DIN (EN 60715) gwarantuje szybkie wdrożenie oraz prostą integrację z istniejącymi systemami.
- Bezpieczne złącza zaciskowe – zastosowanie zacisków sprężynowych zapewnia pewne i trwałe połączenia.
Typowe zastosowania MIRO SAFE+ Switch ECOA 24
Przekaźnik bezpieczeństwa dedykowany jest do ochrony operatorów i maszyn w wielu dziedzinach przemysłu. Najczęściej wykorzystywany w:
- Monitoringu osłon i drzwi bezpieczeństwa – wymusza natychmiastowe odłączenie zasilania w razie nieuprawnionego otwarcia osłony maszyny, chroniąc operatora przed urazami.
- Systemach awaryjnego zatrzymania – idealny do współpracy z wyłącznikami awaryjnymi, kurtynami świetlnymi czy czujnikami magnetycznymi, zwiększając skuteczność systemów zabezpieczeń.
- Instalacjach wymagających wysokiej niezawodności działania, m.in. w automatyce przemysłowej, liniach montażowych oraz urządzeniach wymagających profesjonalnego zabezpieczenia STOP0.
Możliwości integracji i prostota obsługi
MIRO SAFE+ Switch ECOA 24 wyróżnia się prostą obsługą dzięki manualnemu resetowi/resetowi start, co minimalizuje ryzyko nieautoryzowanego ponownego uruchomienia maszyny po wykryciu nieprawidłowości. Duży wybór wejść i wyjść pozwala na efektywne monitorowanie kilku punktów ochrony jednocześnie.
Zastosowanie styków o wymuszonej drodze oraz samoczyszczących zwiększa bezpieczeństwo obwodu sterowania i minimalizuje ryzyko uszkodzeń styków w trakcie eksploatacji.
Certyfikaty i zgodność z normami
Przekaźnik bezpieczeństwa MIRO SAFE+ Switch ECOA 24 został zaprojektowany zgodnie z rygorystycznymi normami międzynarodowymi (EN ISO 13849-1, IEC 61508, EN IEC 60947-5-1), co potwierdzają liczne certyfikaty jakości. To gwarancja zaufania i bezpieczeństwa w krytycznych zastosowaniach przemysłowych.
Wybierz profesjonalne zabezpieczenia przemysłowe – zapewnij sobie niezawodność, łatwość integracji i najwyższy poziom ochrony dzięki przekaźnikom bezpieczeństwa MIRO SAFE+ Switch ECOA 24 firmy Murrelektronik.
