Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 100 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 1,33 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M5 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 3,4 g |
| Wielkość | Mini |
| Wielkość nominalna | od 1,7 mm |

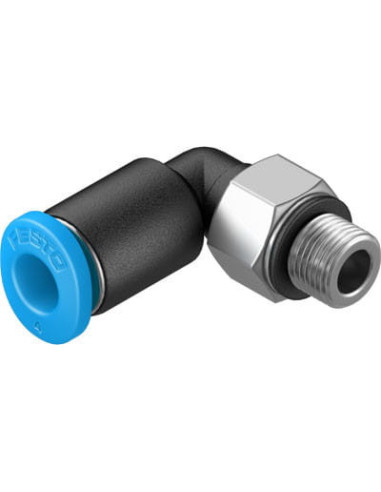

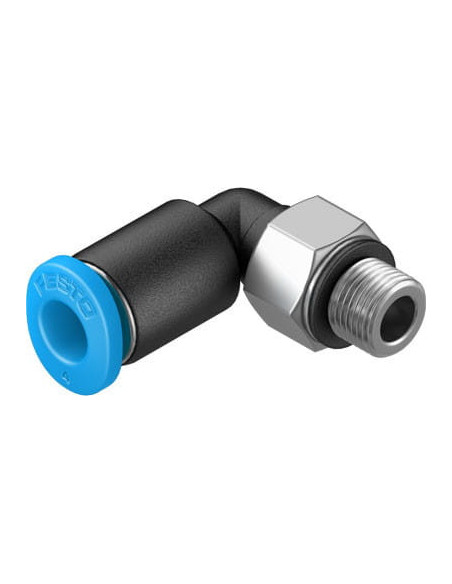

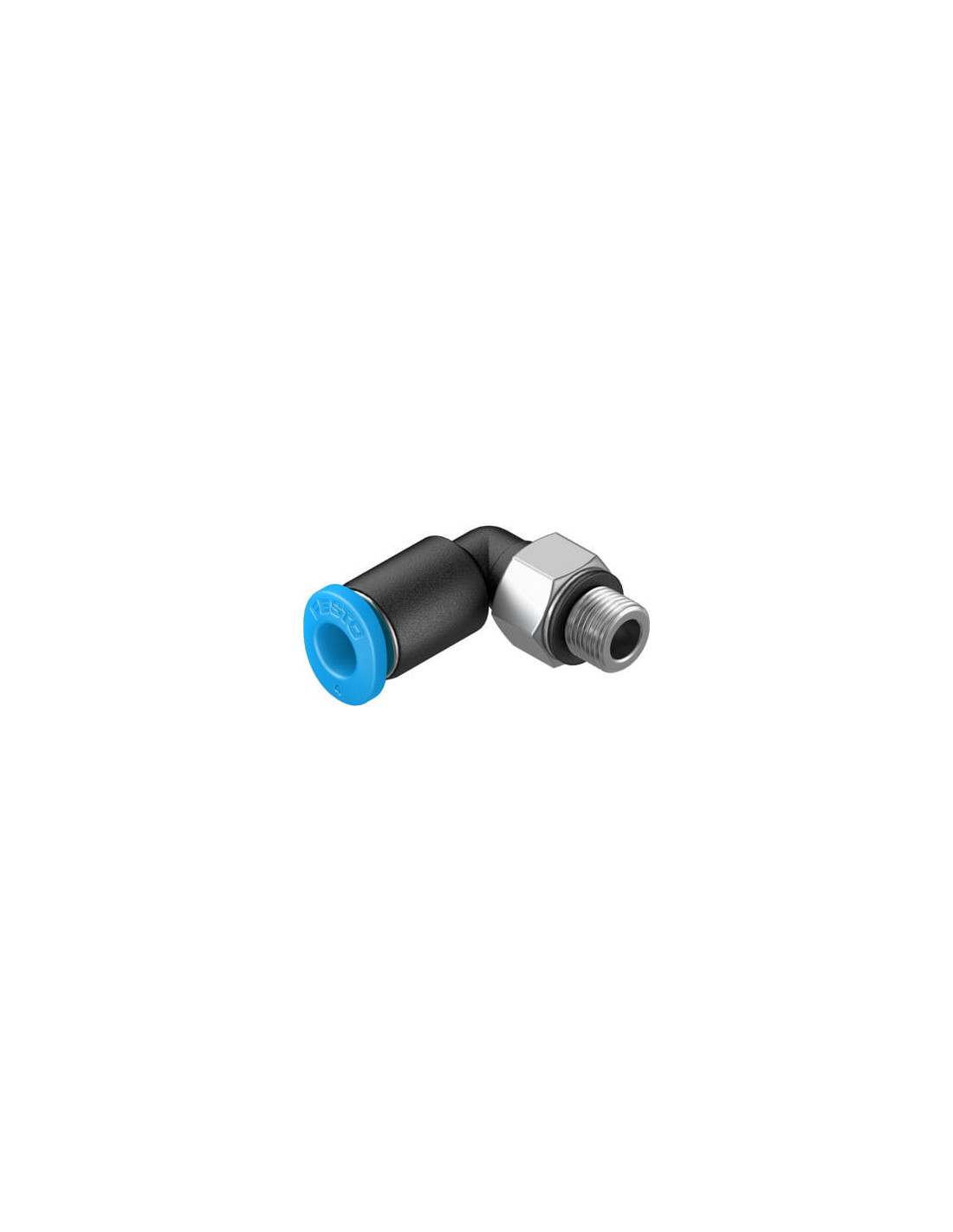

Złącze wtykowe QSML-M5-4-100 FESTO – Niezawodne połączenia pneumatyczne
Złącze wtykowe QSML-M5-4-100 marki FESTO to wysokiej jakości element armatury pneumatycznej, który sprawdzi się wszędzie tam, gdzie wymagane są szybkie, pewne i trwałe połączenia przewodów pneumatycznych. Jego kompaktowa konstrukcja oraz wygodny mechanizm typu wciśnij/zwolnij zapewniają szybki montaż i demontaż przewodów, co pozwala na znaczące skrócenie czasu serwisowania instalacji pneumatycznych.
Wytrzymała konstrukcja i odporność na warunki przemysłowe
Złącze pneumatyczne zostało wykonane z trwałych materiałów: korpus z tworzywa PBT, pierścień zwalniający z POM oraz blokada przewodu ze stali nierdzewnej wysokostopowej. Takie rozwiązania materiałowe garantują odporność na korozję (klasa CRC 1) oraz długą żywotność nawet w wymagających warunkach przemysłowych. Produkt spełnia wymagania dyrektywy RoHS, co świadczy o bezpieczeństwie użytkowania i zgodności z normami europejskimi.
Zastosowanie złącza QSML-M5-4-100 FESTO – Możliwości wykorzystania
Złącza QSML-M5-4-100 znajdują szerokie zastosowanie w:
- systemach automatyki przemysłowej,
- instalacjach pneumatycznych maszyn i urządzeń produkcyjnych,
- robotyce przemysłowej,
- montażu siłowników i zaworów pneumatycznych,
- szybkich naprawach i modernizacjach instalacji sprężonego powietrza.
Ze względu na możliwość pracy zarówno ze sprężonym, jak i olejonym powietrzem (zgodnie z normą ISO 8573-1:2010), złącze doskonale sprawdza się w elastycznych zastosowaniach produkcyjnych i serwisowych.
Parametry użytkowe i korzyści stosowania złączy FESTO
Produkt jest przeznaczony do przewodów pneumatycznych o średnicy zewnętrznej 4 mm oraz gwintów M5, co pozwala na szeroką integrację z popularnymi rozwiązaniami pneumatycznymi. Miniaturowa budowa umożliwia zastosowanie w miejscach o ograniczonej przestrzeni montażowej.
Bezpieczne połączenie gwintowe oraz podkładka uszczelniająca gwarantują szczelność całego układu, a możliwość pracy w szerokim zakresie temperatur od -10°C do 80°C poszerza zakres zastosowań złącza także w trudnych warunkach środowiskowych.
Dlaczego warto wybrać złącze wtykowe QSML-M5-4-100?
- Szybki i wygodny montaż oraz demontaż przewodów
- Wysoka odporność na uszkodzenia mechaniczne i warunki zewnętrzne
- Możliwość pracy w szerokim zakresie ciśnień (do 14 bar w zależności od temperatury)
- Współpraca z powietrzem sprężonym i olejonym
- Mała waga i kompaktowy rozmiar – idealne do aplikacji o ograniczonej przestrzeni
Złącze QSML-M5-4-100 to pewność niezawodnych i bezpiecznych połączeń pneumatycznych w każdej aplikacji przemysłowej.
