Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 100 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 1,33 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M5 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 3 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 2,8 g |
| Wielkość | Mini |
| Wielkość nominalna | od 1,5 mm |

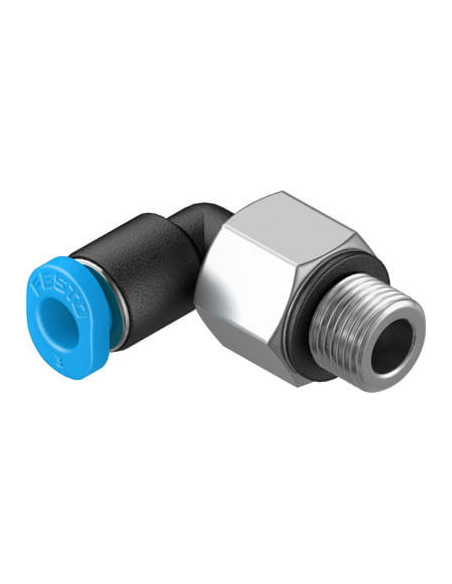

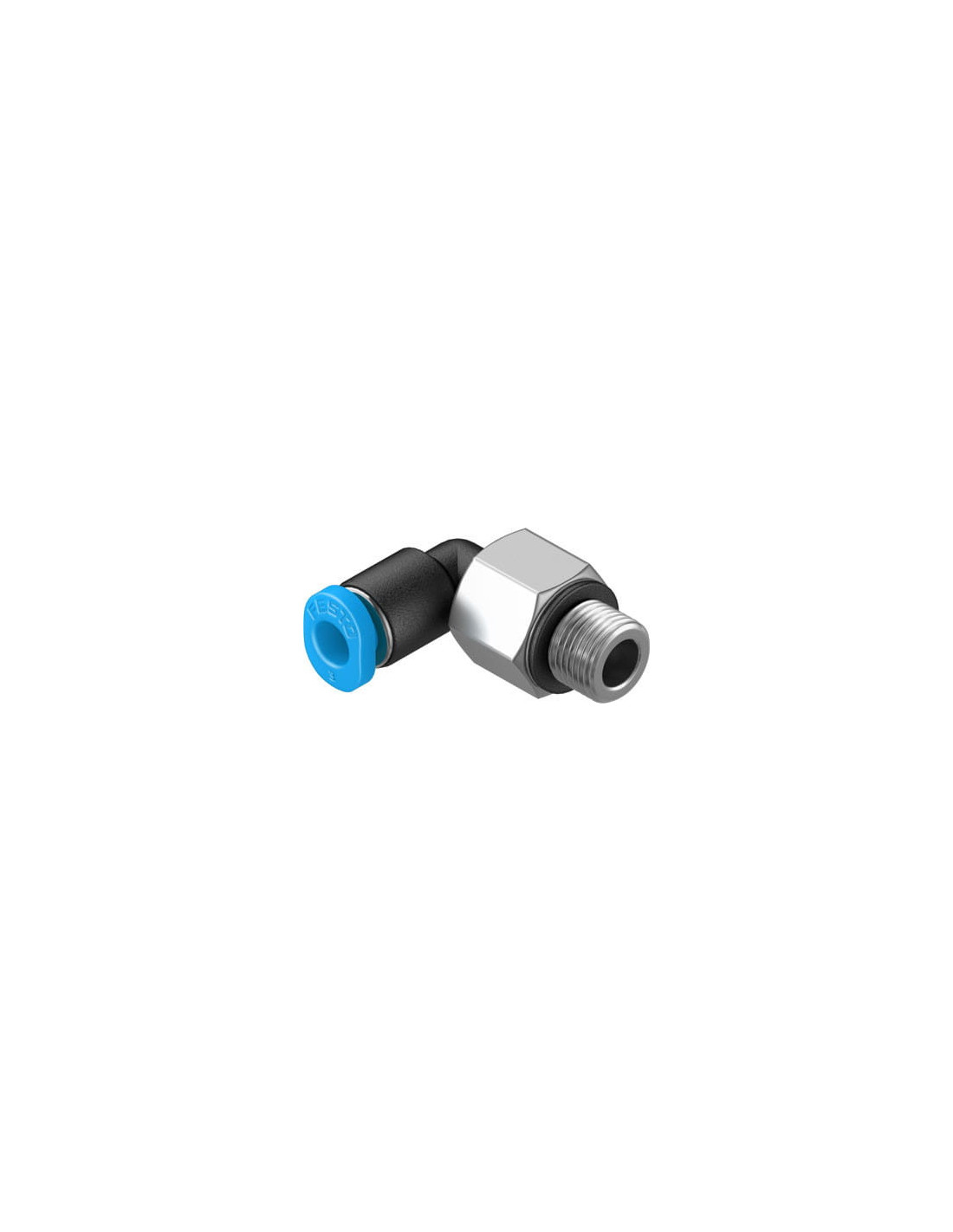

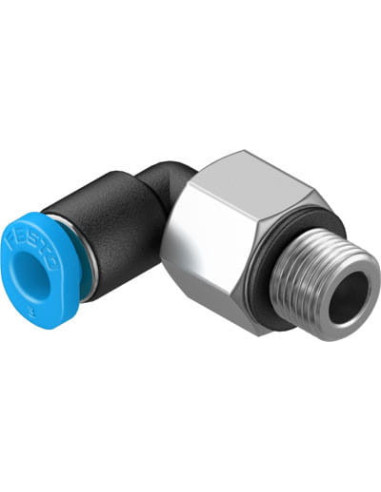

Złącze wtykowe QSML-M5-3-100 FESTO – niezawodne połączenia pneumatyczne
Złącze wtykowe QSML-M5-3-100 renomowanej marki FESTO to element przeznaczony do szybkiego i pewnego łączenia przewodów pneumatycznych. Dzięki kompaktowej konstrukcji oraz zastosowanym materiałom wysokiej jakości, złącze umożliwia długotrwałą, bezawaryjną pracę w wymagających warunkach przemysłowych.
Wysoka trwałość i odporność – złącze do wymagających aplikacji
Solidna konstrukcja, oparta na połączeniu stalowych elementów blokujących oraz korpusu wykonanego z wytrzymałego tworzywa PBT, zapewnia odporność na uszkodzenia mechaniczne oraz wpływ czynników zewnętrznych. Niski poziom odporności na korozję (klasa CRC 1) predysponuje ten model do zastosowań w standardowych środowiskach przemysłowych, z zapewnieniem ochrony przed wilgocią i zabrudzeniami.
Szerokie zastosowanie złączy wtykowych pneumatycznych
Złącze QSML-M5-3-100 doskonale sprawdza się w instalacjach automatyki przemysłowej, systemach sterowania pneumatycznego, układach zasilania sprężonym powietrzem oraz w branży maszynowej i robotyce. Typowe zastosowania obejmują:
- Połączenia przewodów pneumatycznych o średnicy 3 mm
- Montaż w urządzeniach z gwintem zewnętrznym M5
- Systemy wymagające szczelnego i szybkiego łączenia przewodów
- Instalacje pracujące w zakresie temperatur od -10°C do 80°C
- Aplikacje, w których istotna jest możliwość pracy z olejonym powietrzem
Najważniejsze korzyści stosowania złącza FESTO QSML-M5-3-100
Zastosowanie mechanizmu "wciśnij/zwolnij" umożliwia błyskawiczny montaż i wymianę przewodów bez użycia specjalistycznych narzędzi. Pierścień zwalniający w kolorze niebieskim ułatwia identyfikację i obsługę, a podkładka uszczelniająca zapewnia szczelność połączenia z gwintem. Dzięki zgodności z normą ISO8573-1:2010, złącze jest przystosowane do pracy ze sprężonym powietrzem o wysokiej czystości.
Dlaczego warto wybrać złącze QSML-M5-3-100?
- Miniaturowa konstrukcja – idealna do urządzeń o ograniczonej przestrzeni montażowej
- Pełna zgodność z wymaganiami RoHS
- Precyzyjna regulacja momentu dokręcającego – możliwość indywidualnego dopasowania połączenia
- Uniwersalna pozycja zabudowy – elastyczność w projektowaniu systemów
Złącza wtykowe FESTO QSML-M5-3-100 to sprawdzone rozwiązanie w szerokim zakresie aplikacji przemysłowych, łączące łatwość montażu, niezawodność oraz trwałość w codziennej eksploatacji.
