Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Liczba linii zasilających | od 1 |
| Liczba wyjść | od 2 |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Woda zgodnie z deklaracją producenta na www.festo.com, Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | dla przewodu o średnicy zew. 12 mm |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 12 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 37 g |
| Wielkość | Standard |
| Wielkość nominalna | od 7 mm |

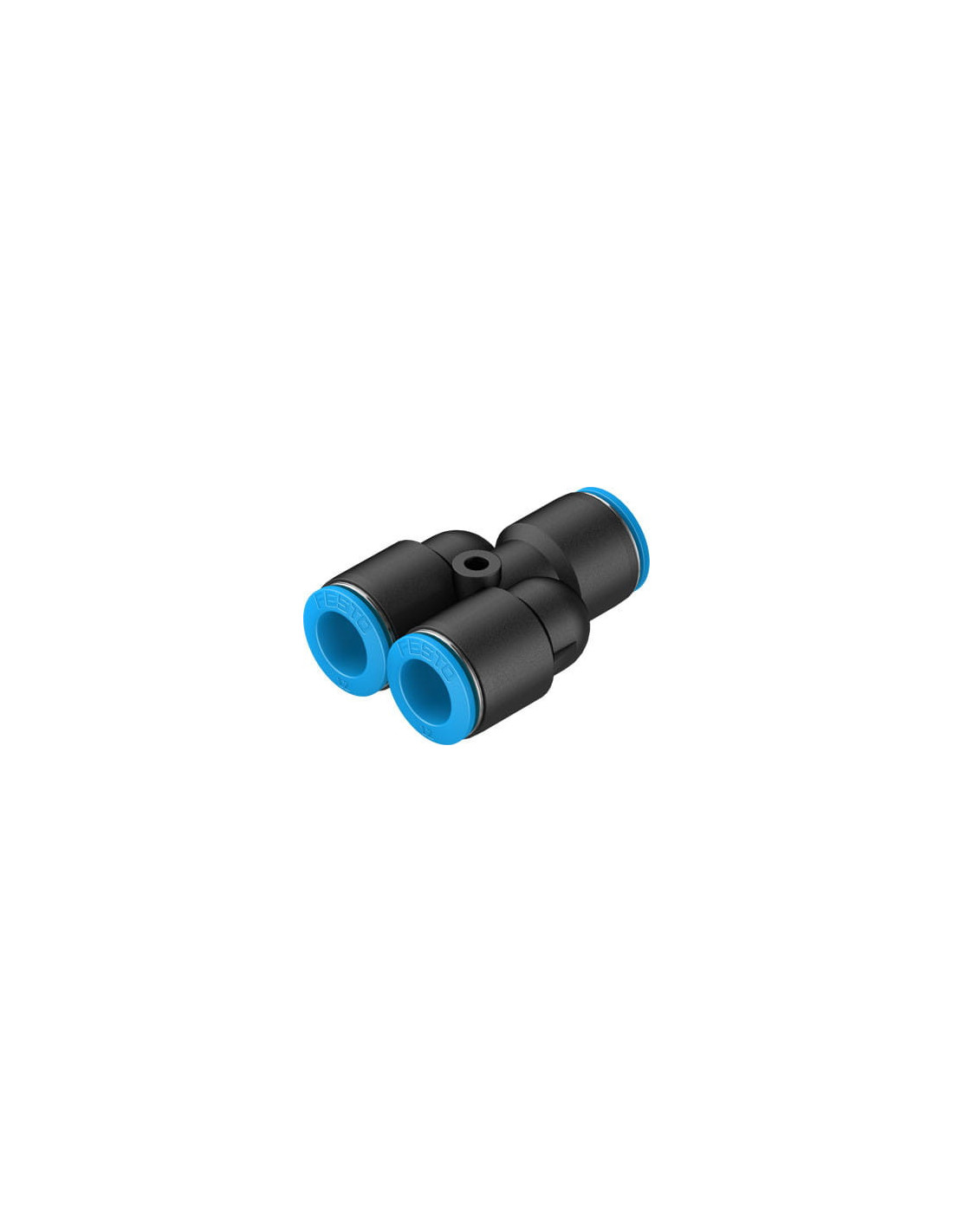

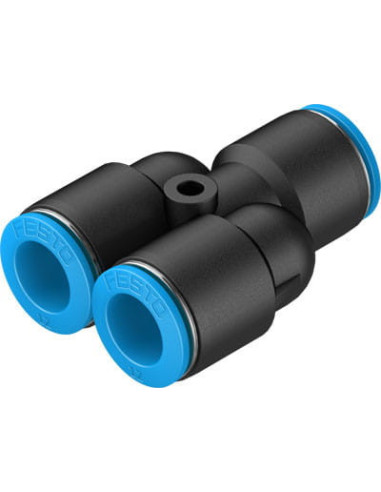

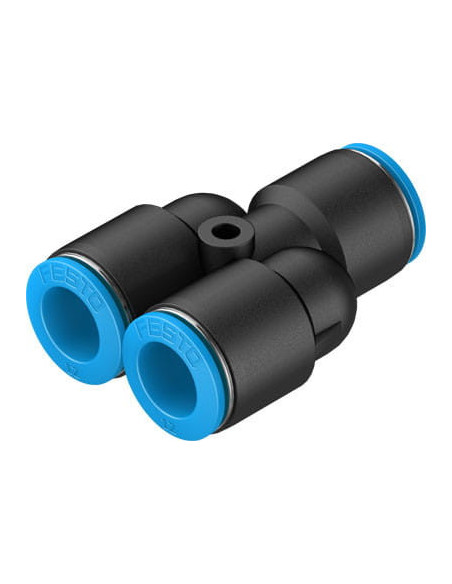

Łącznik wtykowy Y QSY-12 FESTO – pewność połączeń pneumatycznych
Łącznik wtykowy typu Y QSY-12 firmy FESTO to wysokiej jakości element przeznaczony do łączenia przewodów pneumatycznych o średnicy zewnętrznej 12 mm. Sprawdza się wszędzie tam, gdzie wymagana jest rozdzielność linii zasilających przy minimalnej ilości miejsca. Dzięki precyzyjnemu wykonaniu oraz zastosowaniu materiałów wysokiej klasy produkt stanowi gwarancję solidnego i bezpiecznego połączenia w instalacjach pneumatycznych.
Zastosowanie łącznika wtykowego Y 12 mm
QSY-12 to rozwiązanie wykorzystywane w szeroko pojętej automatyce przemysłowej, systemach pneumatycznych oraz wszędzie tam, gdzie niezbędne jest szybkie i niezawodne rozdzielanie sprężonego powietrza lub wody (zgodnie z deklaracją producenta). Dzięki prostej konstrukcji wtykowej oraz intuicyjnemu montażowi, produkt umożliwia sprawną rozbudowę istniejących instalacji, a także szybkie tworzenie nowych układów sterowania i zasilania. Zalecany szczególnie:
- do rozdzielania sprężonego powietrza zgodnie z normą ISO 8573-1:2010,
- w systemach instalacji wodnych – zastosowanie zgodnie z zaleceniami producenta,
- w przemyśle maszynowym, automatyce, robotyce,
- w liniach produkcyjnych i montażowych,
- w instalacjach o ograniczonej przestrzeni montażowej.
Najważniejsze zalety i cechy łącznika FESTO QSY-12
Łącznik wtykowy typu Y charakteryzuje się szeregiem zalet, które czynią go funkcjonalnym elementem systemów pneumatycznych:
- Wysoka szczelność oraz niezawodność – zapewniona dzięki uszczelnieniom NBR i precyzyjnemu wykonaniu elementów blokujących ze stali nierdzewnej.
- Szybki i prosty montaż typu „push-in” – możliwość wielokrotnego łączenia i rozłączania przewodów bez użycia narzędzi.
- Odporność na korozję (klasa CRC 1) dzięki zastosowaniu wyselekcjonowanych materiałów.
- Wytrzymałość na szeroki zakres ciśnień roboczych – od podciśnienia -0,95 bar do nawet 14 bar w zależności od temperatury.
- Uniwersalne zastosowanie dzięki odpornemu na uszkodzenia korpusowi z tworzywa PBT oraz komponentom zgodnym z Dyrektywą RoHS.
- Możliwość stosowania z olejonym powietrzem.
Parametry techniczne i kompatybilność
Połączenie dla przewodów o zewnętrznej średnicy 12 mm pozwala na wszechstronne dopasowanie do szerokiego zakresu instalacji przemysłowych. Elementy wykonane są z trwałych materiałów, takich jak stal nierdzewna, PBT oraz POM, co gwarantuje wysoką odporność mechaniczną i długą żywotność. Optymalny zakres temperatur roboczych od -10°C do 80°C pozwala na eksploatację nawet w trudnych warunkach przemysłowych.
Przykładowe zastosowania łącznika QSY-12
Produkt doskonale sprawdzi się w sytuacjach, gdzie niezbędne jest wykonanie rozgałęzienia przewodów w instalacji lub szybka rozbudowa układu pneumatycznego. Stosowany jest między innymi przy rozdzielaniu powietrza z jednego źródła na dwie maszyny, przy podłączaniu narzędzi pneumatycznych lub w systemach dozujących, które wymagają podziału medium roboczego.
Łącznik wtykowy Y FESTO QSY-12 to niezawodne rozwiązanie dla instalacji pneumatycznych i automatyki przemysłowej, gdzie liczy się trwałość, szczelność oraz łatwość montażu.
