Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 15,5 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G3/8 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 8 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 30 g |
| Wielkość | Standard |
| Wielkość nominalna | od 6,7 mm |

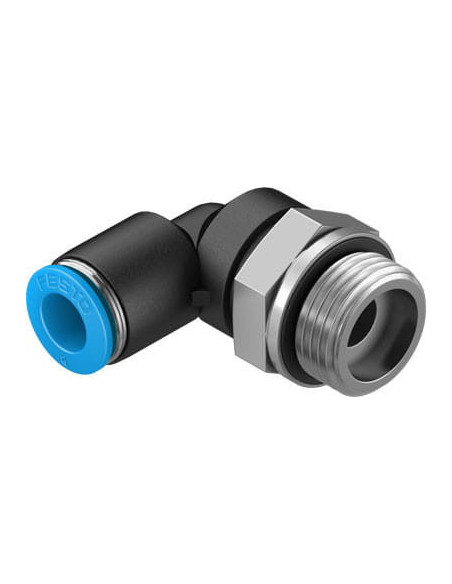

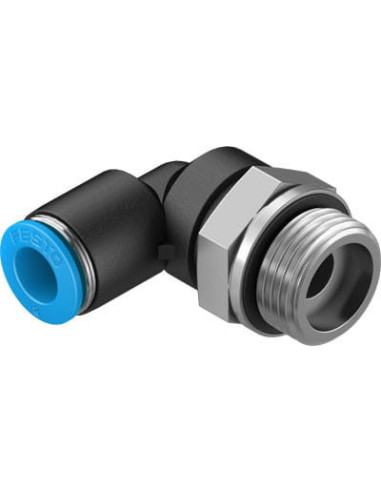

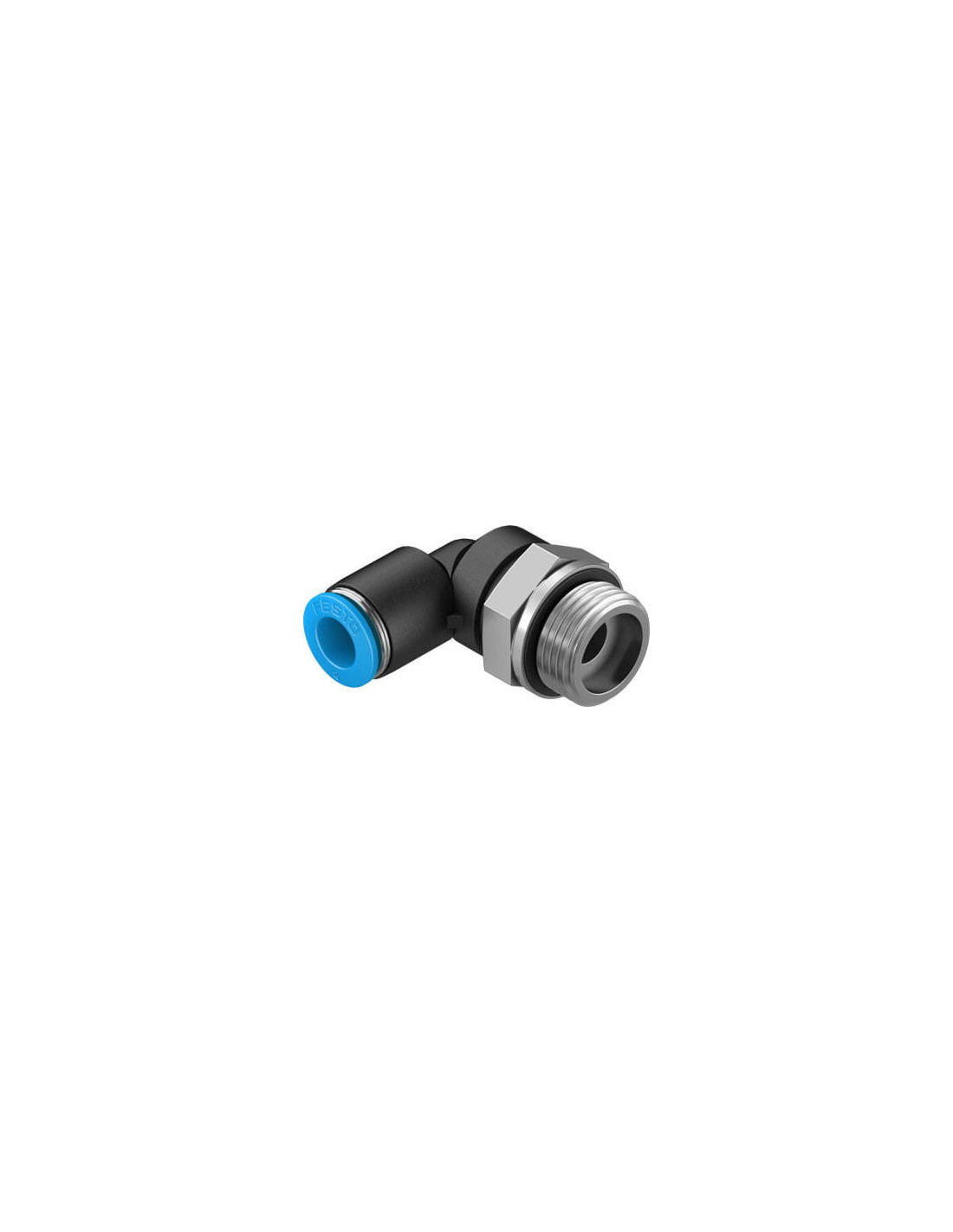

Złącze wtykowe kątowe QSL-G3/8-8 FESTO – profesjonalne rozwiązanie dla pneumatyki
Złącze wtykowe FESTO QSL-G3/8-8 to element wysokiej klasy, przeznaczony do szybkiego i szczelnego łączenia przewodów pneumatycznych o średnicy zewnętrznej 8 mm z instalacją wyposażoną w gwint G3/8. Konstrukcja typu wciśnij/zwolnij umożliwia prosty, szybki i niezawodny montaż oraz demontaż przewodów – bez potrzeby użycia narzędzi.
Główne zalety złącza QSL-G3/8-8 FESTO
- Łatwość instalacji – system wtykowy pozwala na błyskawiczne podłączanie i odłączanie przewodów, co znacznie skraca czas serwisowania i wymiany komponentów.
- Wysoka szczelność – dzięki uszczelnieniu typu podkładka oraz zastosowaniu precyzyjnych materiałów, złącze gwarantuje bezpieczeństwo pracy nawet w wymagających warunkach ciśnieniowych.
- Trwałość – elementy blokady przewodu wykonane są ze stali nierdzewnej o podwyższonej odporności na korozję, a obudowa z tworzywa PBT zapewnia wytrzymałość mechaniczną.
- Odporność na zmienne warunki – możliwość pracy w szerokim zakresie temperatur od -10 do 80°C oraz odporność na ciśnienia robocze od -0,95 do 14 bar.
- Zgodność z normami – materiał użyty do produkcji złącza spełnia wymagania RoHS, co pozwala na stosowanie produktu w projektach wymagających zgodności z obowiązującymi regulacjami środowiskowymi.
Typowe zastosowania i możliwości wykorzystania złącza pneumatycznego
Prezentowane złącze kątowe QSL-G3/8-8 FESTO znajduje szerokie zastosowanie w instalacjach pneumatycznych i automatyce przemysłowej, gdzie niezbędne jest łączenie przewodów z elementami wyposażonymi w gwint G3/8. Nadaje się do pracy zarówno z sprężonym powietrzem zgodnie z normą ISO 8573-1:2010, jak również z wodą (zgodnie z deklaracją producenta).
- Maszyny i linie produkcyjne – podłączanie siłowników, zaworów oraz komponentów pneumatycznych.
- Systemy automatyki – instalacje w przemyśle spożywczym, farmaceutycznym i opakowaniowym.
- Układy sterowania – łączenie przewodów sygnałowych i zasilających sprężonym powietrzem.
- Modernizacje i serwis – szybka wymiana i rozbudowa istniejących instalacji bez przestojów produkcyjnych.
Pewność działania i uniwersalność
Obrotowa konstrukcja umożliwia elastyczny montaż w dowolnej pozycji, co pozwala na dostosowanie złącza do indywidualnych potrzeb i ograniczeń przestrzennych. Złącze kątowe QSL-G3/8-8 FESTO to sprawdzone rozwiązanie dla każdego, kto ceni sobie niezawodność, bezpieczeństwo oraz prostotę obsługi w systemach pneumatycznych.
