Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Stal, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 0,48 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M3 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 55 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 2,4 g |
| Wielkość | Mini |
| Wielkość nominalna | od 1,1 mm |

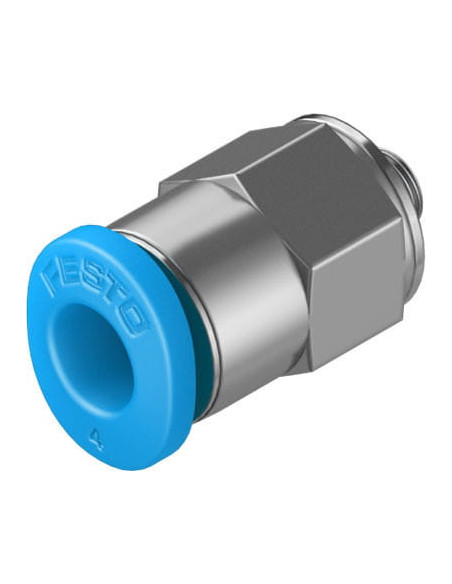

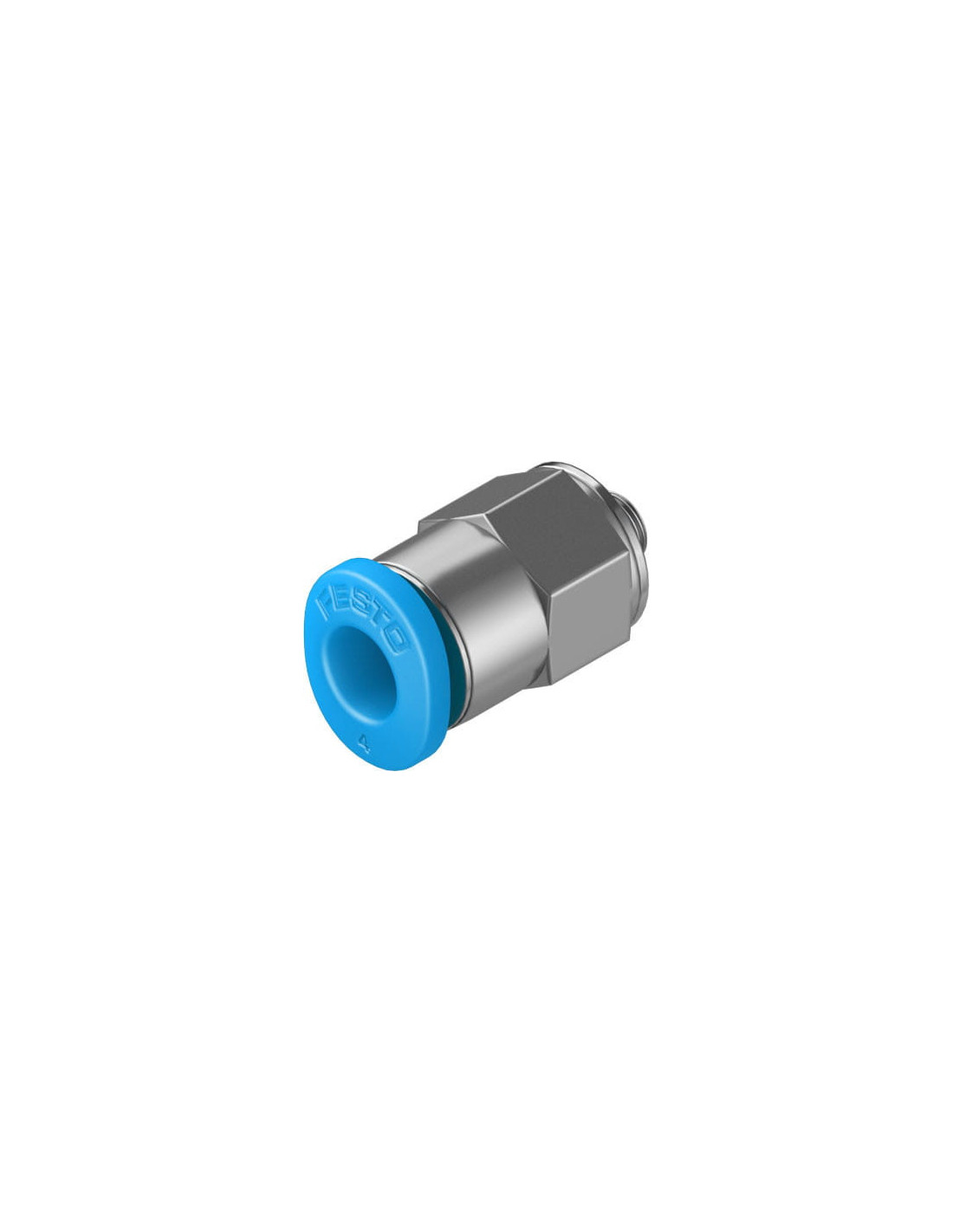

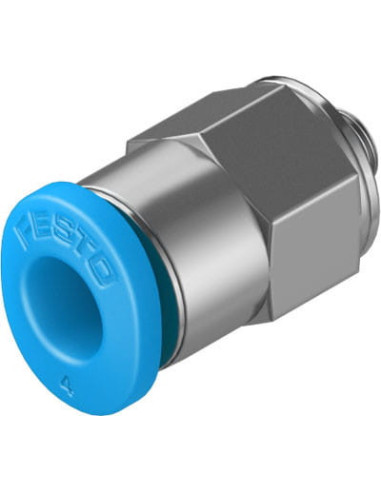

Złącze wtykowe FESTO QSM-M3-4 – solidne i niezawodne połączenia pneumatyczne
Złącze wtykowe QSM-M3-4 firmy FESTO to specjalistyczny element pneumatyczny, znany ze swojej niezawodności i wytrzymałości w procesach automatyki przemysłowej. Opracowane z myślą o szybkim i pewnym łączeniu przewodów pneumatycznych, znajduje zastosowanie wszędzie tam, gdzie kluczowe są bezpieczeństwo oraz szczelność połączenia.
Najważniejsze cechy produktu QSM-M3-4 FESTO
- Szybki montaż – konstrukcja typu wciśnij/zwolnij umożliwia łatwe i błyskawiczne podłączanie oraz odłączanie przewodów.
- Obudowa wykonana z niklowanej stali gwarantuje wysoką trwałość mechaniczną oraz odporność na uszkodzenia.
- Miniaturowe wymiary pozwalają na montaż w ograniczonych przestrzeniach, co jest idealne dla kompaktowych rozwiązań automatyki.
- Zastosowanie uszczelki NBR zapewnia długotrwałą szczelność oraz zabezpieczenie przed wyciekiem sprężonego powietrza.
- Kompatybilność z przewodami o średnicy zewnętrznej 4 mm i gwintem zewnętrznym M3.
- Możliwość pracy w szerokim zakresie temperatur – od -10 do 80°C, co pozwala na wykorzystanie w różnorodnych warunkach przemysłowych.
- Dopuszczalne ciśnienie robocze aż do 14 bar (w zależności od temperatury).
Zastosowanie złącza pneumatycznego QSM-M3-4
Złącza wtykowe typu QSM-M3-4 są szeroko wykorzystywane w instalacjach pneumatycznych, automatyce przemysłowej oraz w systemach sterowania maszyn. Doskonale sprawdzają się przy rozprowadzaniu sprężonego powietrza w elementach wykonawczych oraz siłownikach, gdzie liczy się szybki i szczelny montaż. Dzięki odporności materiałów na korozję oraz zgodności z normą RoHS, złącze sprawdza się zarówno w środowisku przemysłowym, jak i laboratoryjnym.
Dlaczego warto wybrać złącze FESTO QSM-M3-4?
Złącze QSM-M3-4 to rozwiązanie polecane do profesjonalnych zastosowań, gdzie kluczowe są: trwałość, szczelność i łatwość montażu. Niebieski pierścień zwalniający wykonany z wysokiej jakości POM ułatwia obsługę i szybką identyfikację. Elementy blokujące przewód z nierdzewnej stali zapewniają wieloletnią niezawodność pracy, nawet w trudnych warunkach.
Typowe zastosowania obejmują:
- systemy automatyki produkcyjnej,
- urządzenia medyczne i laboratoryjne,
- maszyny pakujące,
- instalacje rozprowadzania sprężonego powietrza,
- robotykę oraz precyzyjne mechanizmy pneumatyczne.
Wybierając QSM-M3-4 FESTO, użytkownik otrzymuje komponent o potwierdzonej jakości, spełniający wymagania licznych aplikacji technicznych.
