Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 50 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Mosiądz, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 9 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/4 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 8 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 15 g |
| Wielkość | Standard |
| Wielkość nominalna | od 7 mm |

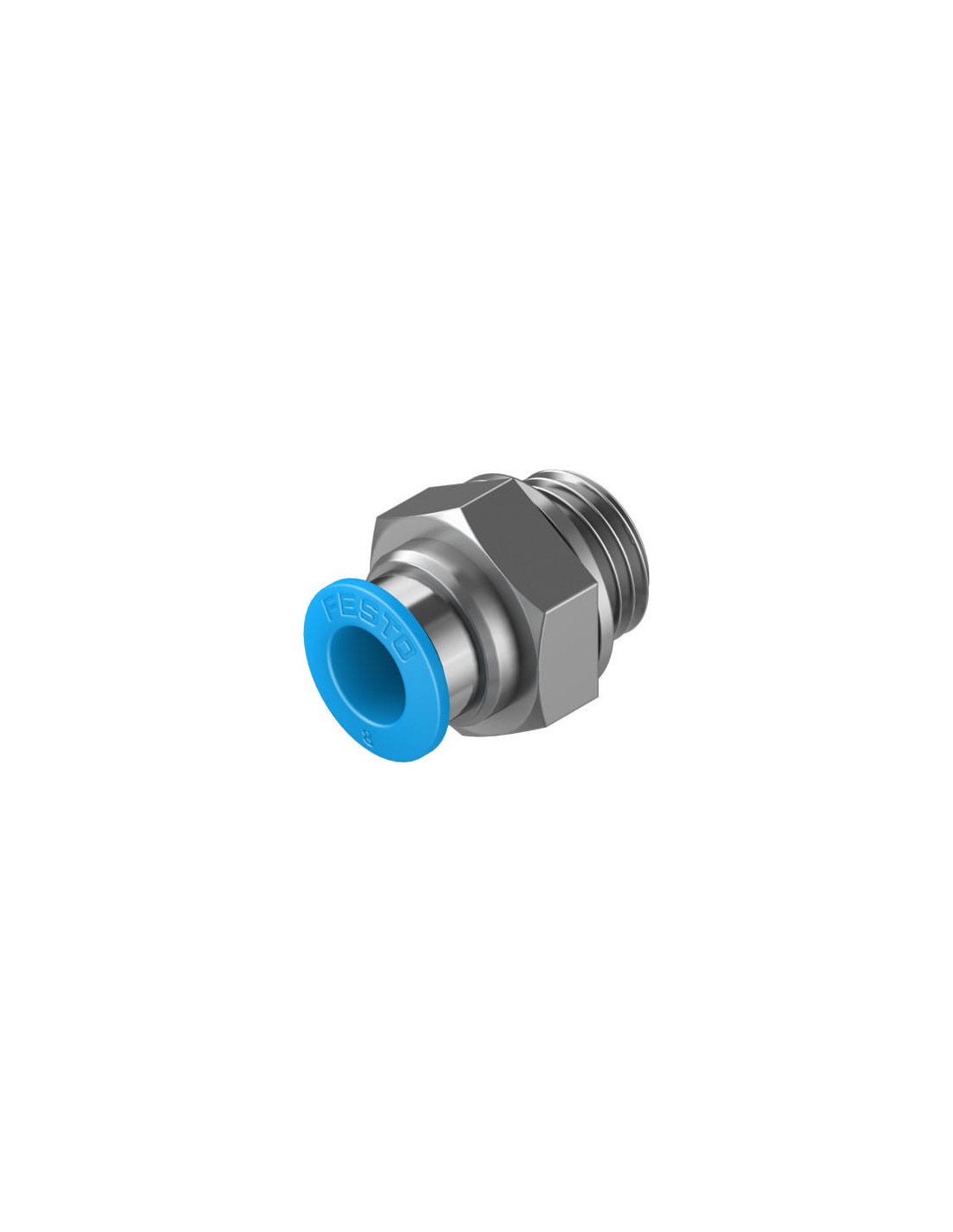

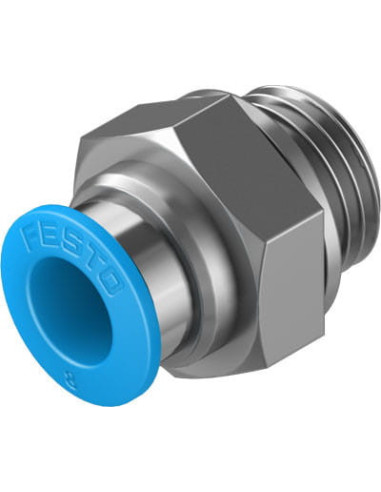

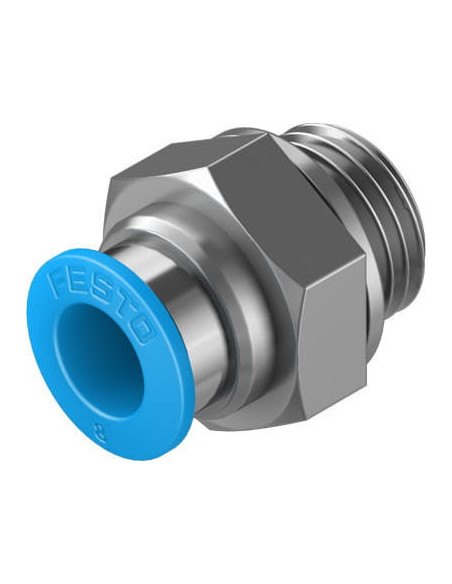

Złącze wtykowe pneumatyczne QS-G1/4-8-50 FESTO – szybkie i niezawodne połączenie przewodów
Złącze wtykowe QS-G1/4-8-50 FESTO to wysokiej jakości element pneumatyczny, przeznaczony do tworzenia pewnych i szczelnych połączeń przewodów w instalacjach sprężonego powietrza. Konstrukcja typu wciśnij/zwolnij znacząco ułatwia montaż oraz demontaż przewodów, skracając czas prac serwisowych i instalacyjnych. Produkt charakteryzuje się uniwersalnością oraz wysoką trwałością, dzięki czemu znajduje zastosowanie zarówno w przemyśle, jak i w nowoczesnych warsztatach czy laboratoriach.
Najważniejsze zalety złącza pneumatycznego QS-G1/4-8-50
- Łatwy montaż – szybkozłączka pozwala na błyskawiczne podłączenie przewodu bez użycia narzędzi.
- Szeroki zakres temperatury pracy: od -10°C do +80°C.
- Wysoka odporność na ciśnienie robocze – możliwość pracy w zakresie od -0,95 do 14 bar (w zależności od temperatury).
- Solidny materiał wykonania: mosiądz pokryty niklem (korpus), stal nierdzewna (elementy blokujące), tworzywo POM (pierścień zwalniający), uszczelka NBR.
- Gwarancja szczelności dzięki zastosowanej podkładce uszczelniającej na gwincie.
- Uniwersalne zastosowanie – produkt może pracować zarówno z powietrzem suchym, jak i olejonym, a także z wodą (zgodnie z deklaracją producenta).
- Odpowiedni do instalacji w dowolnej pozycji.
Typowe zastosowania złącza FESTO QS-G1/4-8-50
Złącze wtykowe QS-G1/4-8-50 doskonale sprawdza się w systemach pneumatycznych stosowanych w:
- automatyce przemysłowej,
- systemach sterowania maszynami,
- przemysłowych liniach montażowych,
- warsztatach i serwisach technicznych,
- instalacjach laboratoryjnych.
Dzięki standardowemu przyłączu G1/4 oraz kompatybilności z przewodami o średnicy zewnętrznej 8 mm, złącze jest niezwykle uniwersalne i może być wykorzystywane w różnych aplikacjach. Zastosowanie wysokiej jakości materiałów oraz zgodność z normami RoHS są gwarancją niezawodności i bezpieczeństwa użytkowania, nawet w wymagających warunkach eksploatacyjnych.
Złącze pneumatyczne FESTO QS-G1/4-8-50 – konstrukcja i bezpieczeństwo
Konstrukcja push-in (wciśnij/zwolnij) zapewnia szybkie i stabilne połączenie, a specjalny niebieski pierścień zwalniający umożliwia łatwą identyfikację oraz obsługę podczas wymiany przewodu. Zastosowane rozwiązania techniczne oraz certyfikaty jakości gwarantują niską podatność na korozję oraz długą żywotność produktu.
