Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 100 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Niklowanie, Mosiądz |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 9 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/4 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 6 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 17 g |
| Wielkość | Standard |
| Wielkość nominalna | od 5 mm |

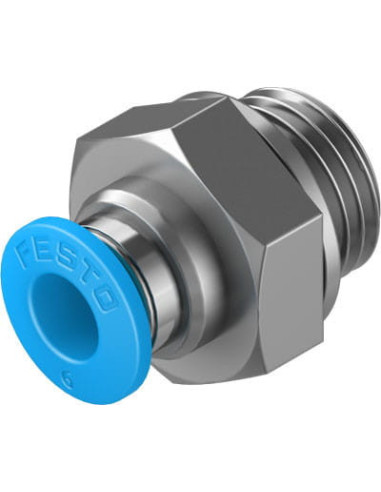

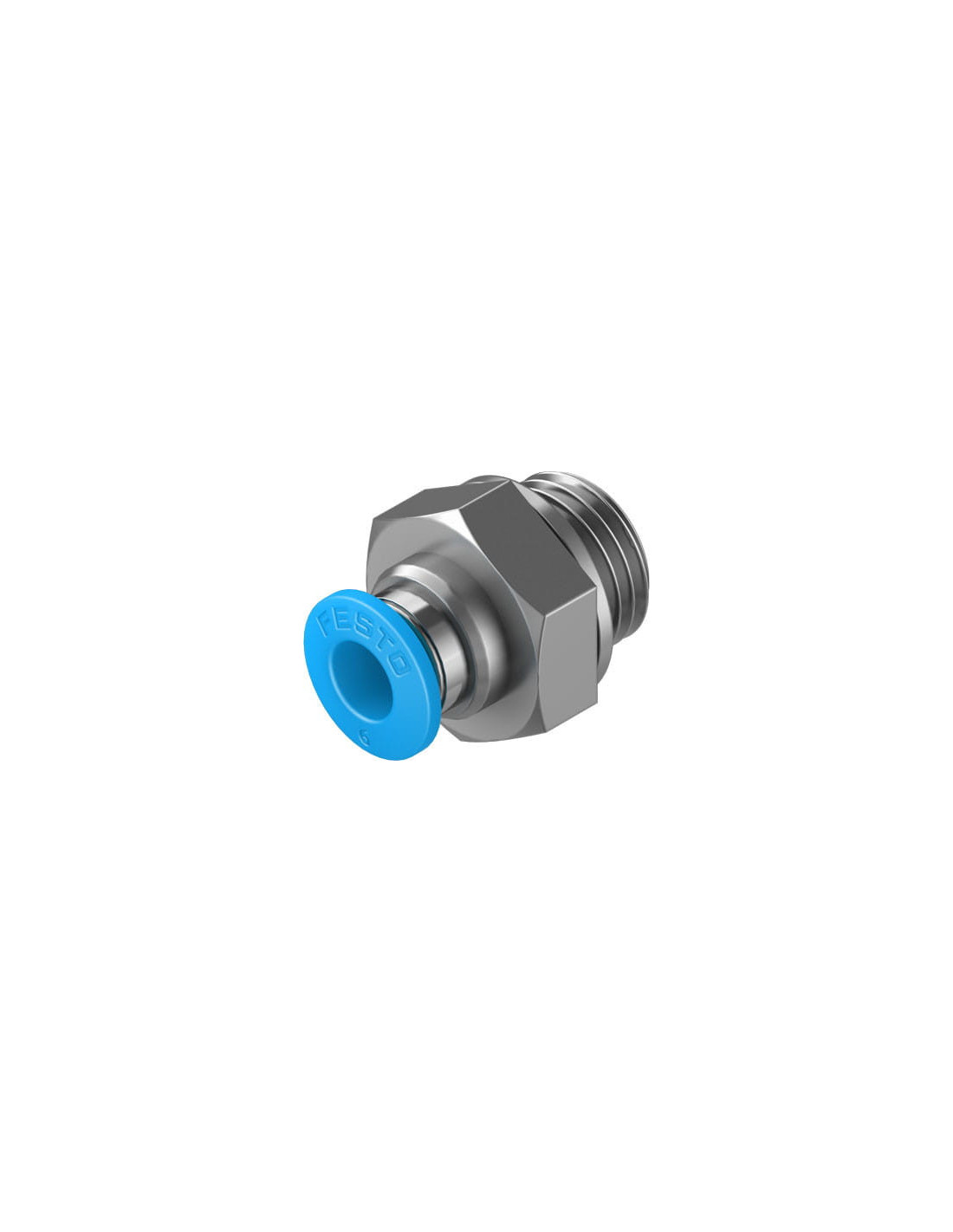

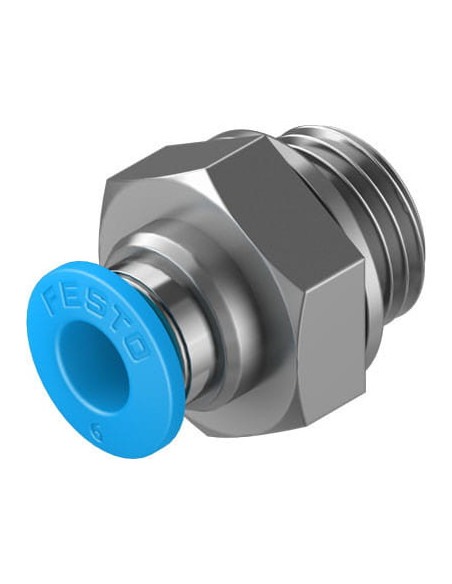

Złącze wtykowe QS-G1/4-6-100 FESTO – profesjonalne rozwiązanie dla pneumatyki
Złącze wtykowe QS-G1/4-6-100 FESTO to wysokiej jakości element przeznaczony do szybkiego i łatwego łączenia przewodów pneumatycznych w różnego rodzaju systemach i instalacjach. Dzięki zastosowaniu trwałych materiałów oraz precyzyjnej konstrukcji, złącze gwarantuje niezawodność oraz długotrwałe działanie, nawet w wymagających warunkach.
Zastosowanie złącza wtykowego pneumatycznego QS-G1/4-6-100
Złącze pneumatyczne QS-G1/4-6-100 znajduje szerokie zastosowanie w automatyce przemysłowej, zakładach produkcyjnych, systemach sprężonego powietrza oraz instalacjach wodnych. Umożliwia szybkie i szczelne połączenie przewodów o średnicy zewnętrznej 6 mm z elementami wyposażonymi w gwint G1/4. Idealnie sprawdza się w:
- Układach pneumatycznych maszyn i urządzeń przemysłowych,
- Automatyce produkcyjnej, w liniach montażowych,
- Stacjach przygotowania powietrza,
- Systemach dystrybucji sprężonego powietrza,
- Instalacjach wodnych (zgodnie z deklaracją producenta),
- oraz w wielu innych zastosowaniach wymagających trwałych i szybkozłącznych połączeń.
Najważniejsze zalety złącza pneumatycznego FESTO QS-G1/4-6-100
Produkt wyróżnia się wieloma atutami, które czynią go niezawodnym wyborem dla specjalistów:
- Szybki montaż i demontaż przewodu dzięki konstrukcji typu wciśnij/zwolnij,
- Wysoka odporność na uszkodzenia mechaniczne za sprawą stalowych elementów blokady oraz niklowanej obudowy z mosiądzu,
- Uszczelnienie z NBR zapewnia szczelność połączenia i ochronę przed wyciekami,
- Niska waga (już od 17 g) ułatwia montaż i nie obciąża instalacji,
- Uniwersalność montażu – dowolna pozycja zabudowy,
- Czystość i bezpieczeństwo materiałowe: produkt zgodny z RoHS,
- Możliwość stosowania z powietrzem olejonym, co zwiększa zakres zastosowań.
Solidna konstrukcja i wysoka trwałość – klucz do niezawodności
Konstrukcja złącza QS-G1/4-6-100 bazuje na materiałach odpornych na korozję (stal wysokostopowa nierdzewna, niklowany mosiądz) oraz pierścieniach zwalniających z wytrzymałego tworzywa POM. Ergonomiczny, niebieski pierścień zwalniający pozwala na wygodne i szybkie odłączanie przewodu. Klasa odporności na korozję CRC 1 oznacza ochronę w typowych warunkach przemysłowych.
Złącze FESTO QS-G1/4-6-100 – bezpieczeństwo i uniwersalność
Zakres ciśnienia roboczego od -0,95 do 14 bar oraz temperatura pracy od -10 do 80°C umożliwiają bezproblemowe użytkowanie produktu w różnych instalacjach. Złącze zostało zaprojektowane do pracy z medium roboczym, takim jak sprężone powietrze oraz woda (zgodnie z deklaracją producenta). Nominalny moment dokręcający na poziomie 9 Nm oraz marka FESTO to gwarancja bezpieczeństwa i długiej eksploatacji.
