Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 50 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Niklowanie, Mosiądz |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 7 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/8 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 8 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 13 g |
| Wielkość | Standard |
| Wielkość nominalna | od 6 mm |

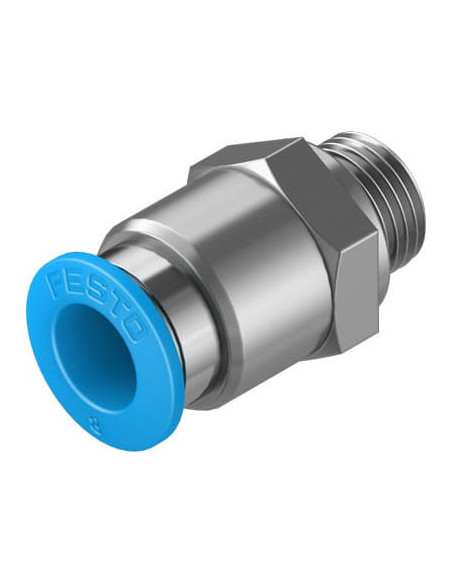

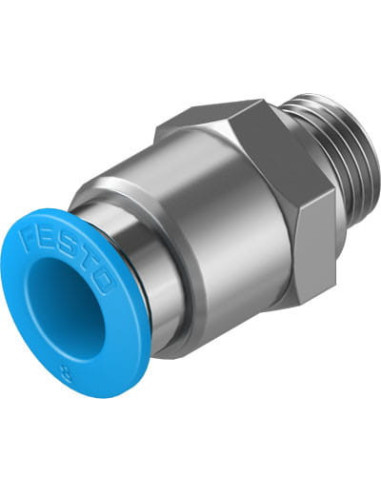

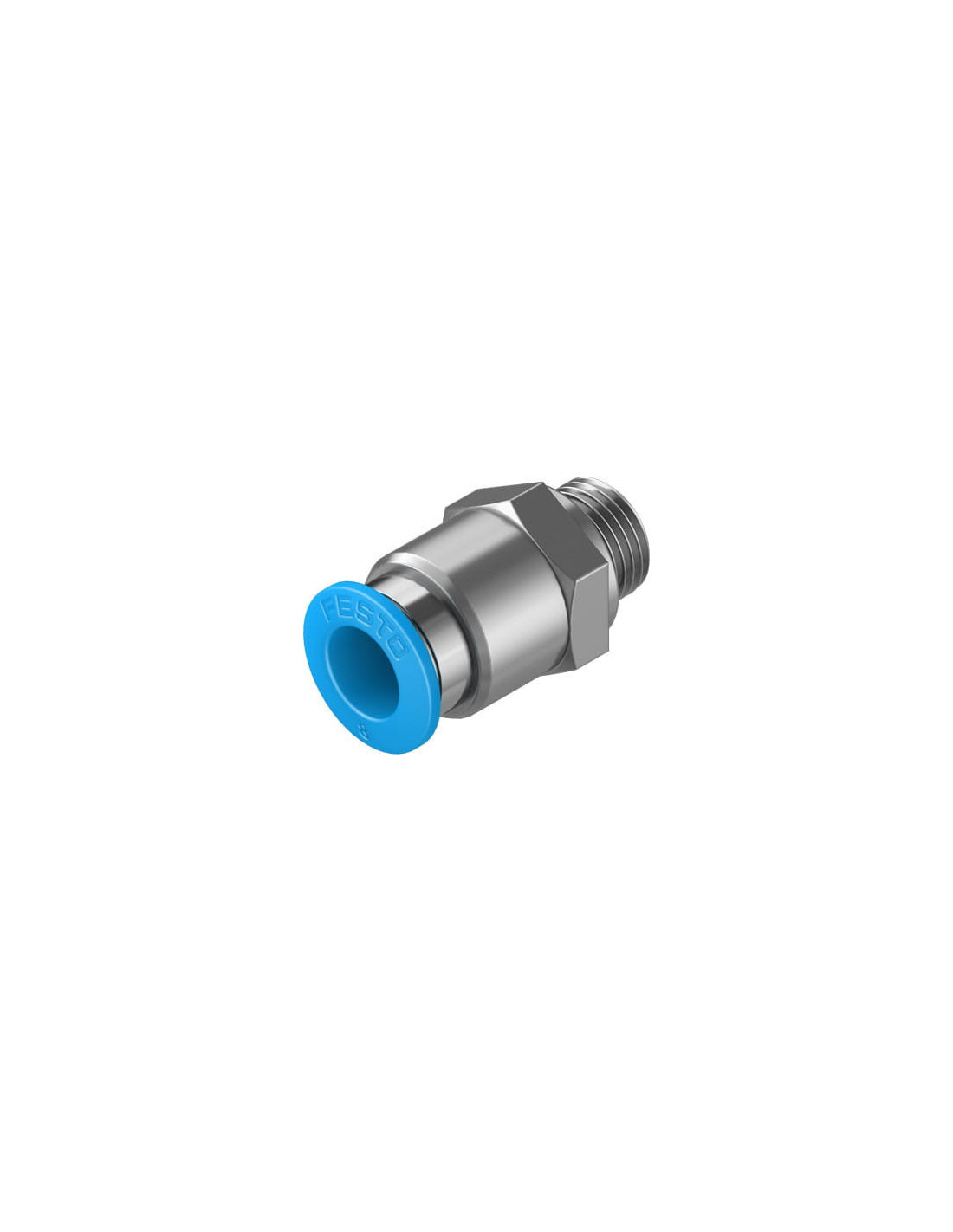

Złącze wtykowe QS-G1/8-8-50 FESTO – szybkie i niezawodne połączenia pneumatyczne
Złącze wtykowe QS-G1/8-8-50 marki FESTO przeznaczone jest do realizacji trwałych i szczelnych połączeń w instalacjach pneumatycznych. Dzięki nowoczesnej konstrukcji typu wciśnij/zwolnij umożliwia szybki montaż i demontaż przewodów, co znacząco skraca czas pracy oraz minimalizuje ryzyko nieszczelności w układzie.
Konstrukcja i materiały – wytrzymałość oraz odporność na korozję
Korpus złącza wykonany jest z niklowanego mosiądzu, a elementy blokujące przewód z wysokostopowej stali nierdzewnej. Zapewnia to trwałość oraz odporność na uszkodzenia mechaniczne i działanie medium roboczego. Nieblaknący niebieski pierścień zwalniający, wykonany z odpornego na ścieranie tworzywa POM, ułatwia obsługę złącza.
- Gwarancja szczelności dzięki zastosowaniu uszczelnień z NBR
- Odporność na niską korozję (CRC 1)
- Dopuszczalna praca z powietrzem olejonym oraz wodą (zgodnie z deklaracją producenta)
- Łatwa instalacja dzięki uniwersalnej pozycji montażu
Typowe zastosowania oraz możliwości wykorzystania
Złącze QS-G1/8-8-50 FESTO doskonale sprawdza się w przemyśle, automatyce, systemach sprężonego powietrza oraz instalacjach wodnych, wszędzie tam, gdzie wymagana jest wytrzymałość, szczelność i szybka wymiana komponentów.
- Przemysł maszynowy i linie montażowe
- SYSTEMY AUTOMATYKI i sterowania pneumatycznego
- Instalacje laboratoryjne i testowe
- Układy hydrauliczne o niskim ciśnieniu
Najważniejsze zalety złącza wtykowego QS-G1/8-8-50 FESTO
Wytrzymałość, łatwość obsługi oraz uniwersalność zastosowań czynią złącze QS-G1/8-8-50 skutecznym rozwiązaniem zarówno dla nowych instalacji, jak i modernizacji już istniejących. Produkt jest zgodny z dyrektywą RoHS i spełnia wymagania nowoczesnych układów pneumatycznych.
