Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 1,33 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M5 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 3,4 g |
| Wielkość | Mini |
| Wielkość nominalna | od 1,7 mm |

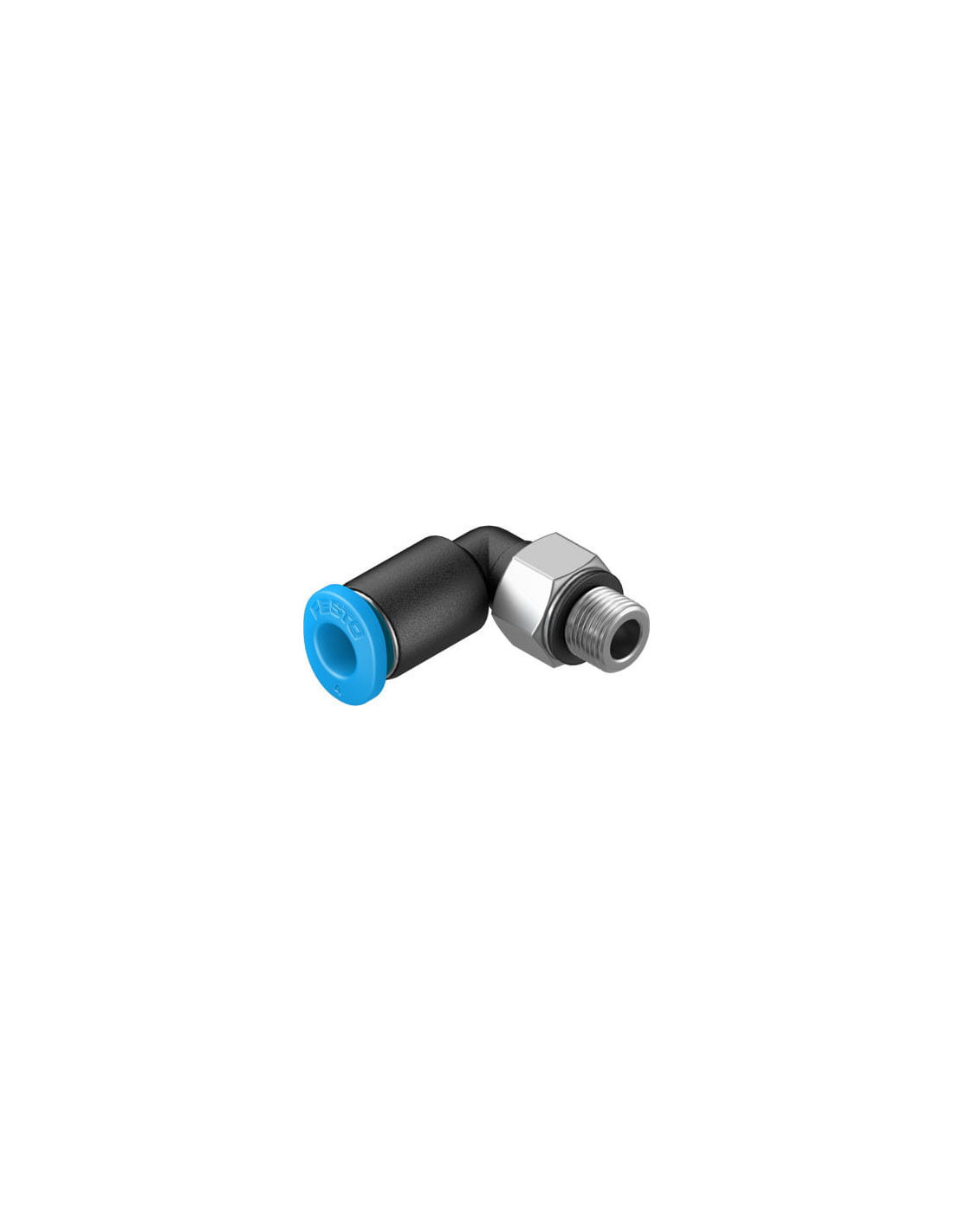

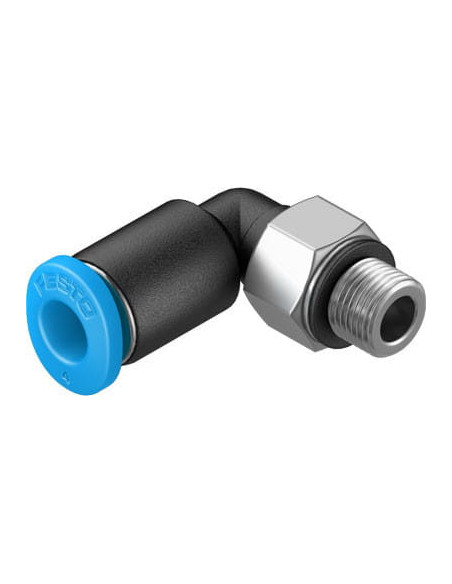

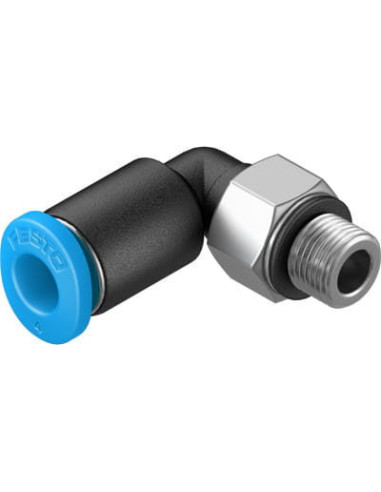

Złącze wtykowe QSML-M5-4 FESTO – Kolanko pneumatyczne do zastosowań przemysłowych
QSML-M5-4 FESTO to wysokiej jakości złącze wtykowe typu L, przystosowane do pracy z przewodami o średnicy zewnętrznej 4 mm oraz gwintem zewnętrznym M5. Kolanko zostało zaprojektowane z myślą o szybkim i bezpiecznym łączeniu przewodów pneumatycznych, co czyni je niezastąpionym elementem automatyki przemysłowej oraz różnorodnych instalacji pneumatycznych.
Wytrzymałość i kompatybilność – kluczowe zalety złącza QSML-M5-4
Dzięki przemyślanej konstrukcji typu wciśnij/zwolnij, złącze FESTO QSML-M5-4 umożliwia łatwy i szybki montaż oraz demontaż rurki bez potrzeby stosowania dodatkowych narzędzi. Elementy blokady przewodu wykonane ze stali nierdzewnej gwarantują trwałość i odporność na korozję, a obudowa z wytrzymałego tworzywa PBT zapewnia niską masę oraz odporność na uszkodzenia mechaniczne.
Zastosowanie kolanka pneumatycznego QSML-M5-4 FESTO
- Automatyka przemysłowa – integracja w maszynach oraz liniach produkcyjnych.
- Systemy pneumatyczne – idealne do budowy rozgałęzień oraz prowadzenia przewodów pod kątem 90°.
- Instalacje laboratoryjne – szczególnie przy pracy ze sprężonym powietrzem.
- Zastosowania mobilne – możliwa praca w szerokim zakresie temperatur: od -10 do 80°C.
Elastyczność montażu – dowolna pozycja zabudowy umożliwia montaż nawet w trudno dostępnych miejscach, a precyzyjny gwint M5 oraz szczelne uszczelnienie z podkładką zapewniają stabilne połączenie. Produkt spełnia wymagania normy ISO8573-1:2010 dotyczącej czystości sprężonego powietrza.
Najważniejsze cechy złącza QSML-M5-4 – FESTO 153333
- Maksymalne ciśnienie robocze do 14 bar (w zależności od temperatury pracy).
- Niewielka waga – od 3,4 g, co ułatwia instalację również w lekkich i mobilnych systemach.
- Pierścień zwalniający w kolorze niebieskim z wytrzymałego tworzywa POM dla łatwej identyfikacji.
- Uszczelnienie przewodu z NBR zapewnia szczelność i pewność działania w długim okresie użytkowania.
- Zgodność z dyrektywą RoHS – bezpieczeństwo dla użytkownika i środowiska.
QSML-M5-4 to niezawodne złącze wtykowe FESTO, które sprawdzi się w nowoczesnych systemach pneumatycznych wymagających pewnych, trwałych i łatwych w montażu rozwiązań. Zastosowanie komponentów odpornych na korozję oraz kompatybilność z powietrzem olejonym czynią ten produkt niezwykle wszechstronnym.
