Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 0,48 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M3 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 55 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 3 g |
| Wielkość | Mini |
| Wielkość nominalna | od 1,3 mm |

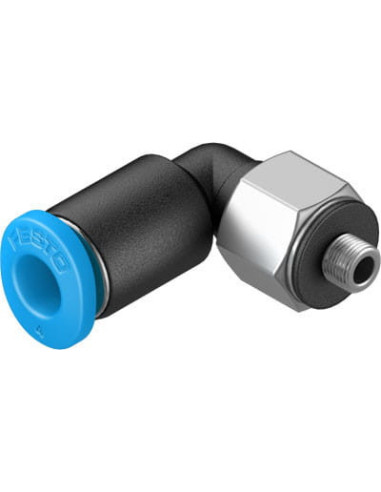

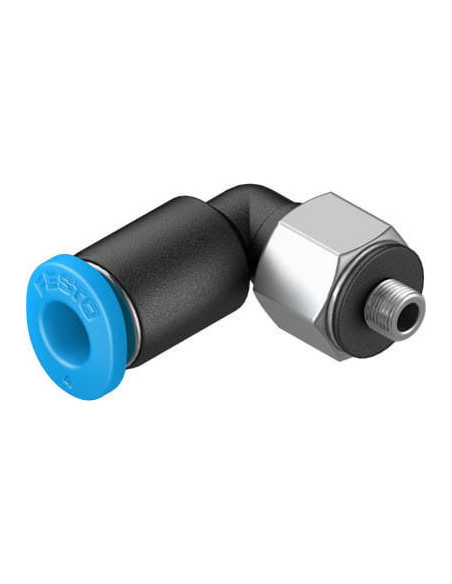

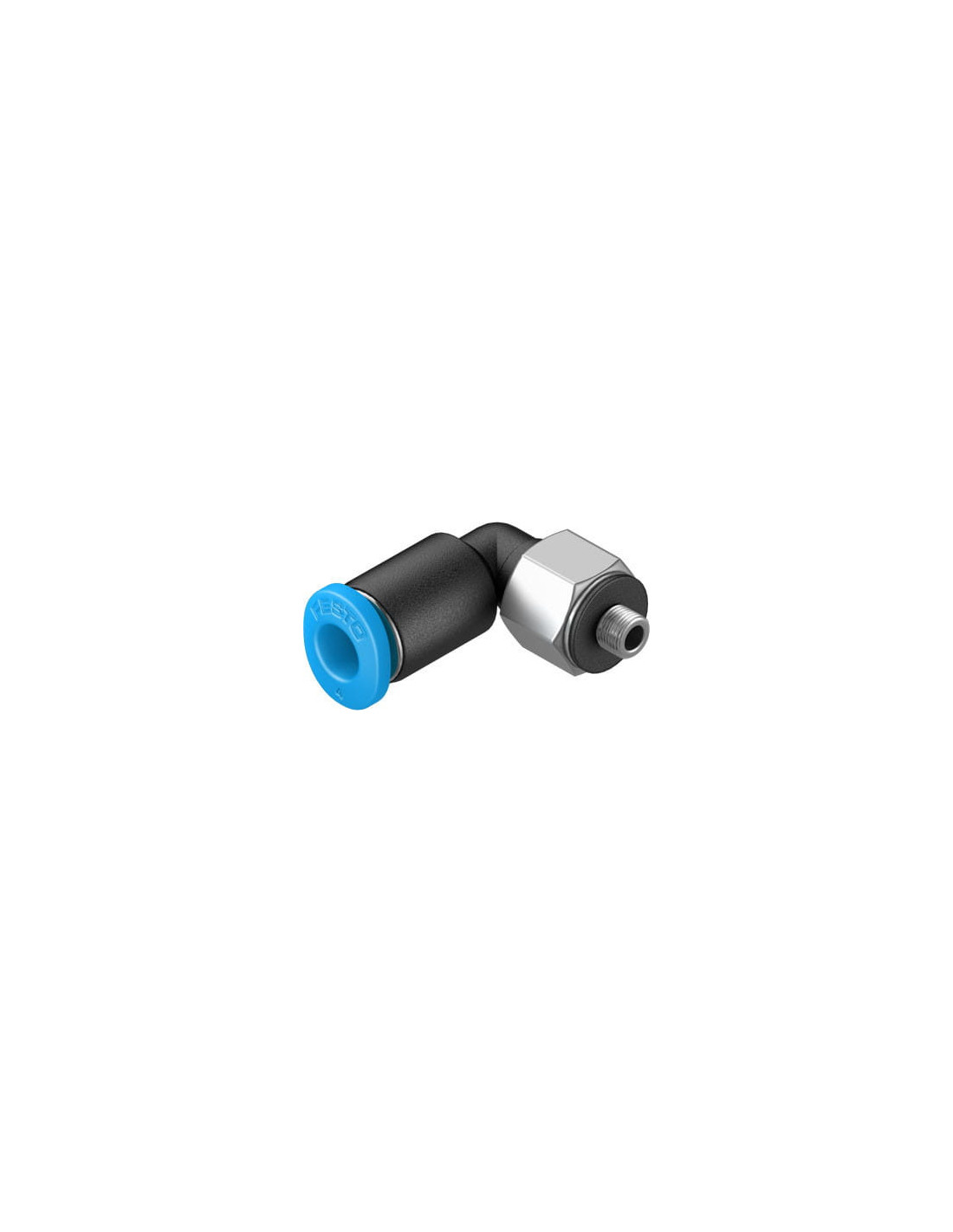

Złącze wtykowe kątowe QSML-M3-4 FESTO – niezawodne połączenie pneumatyczne
Złącze wtykowe QSML-M3-4 marki FESTO to kompaktowy i trwały element, przeznaczony do zastosowań w systemach pneumatycznych. Złącze to wyróżnia się kątową konstrukcją, co pozwala na łatwy montaż w miejscach o ograniczonej przestrzeni. Produkt znajduje szerokie zastosowanie zarówno w przemyśle, jak i w automatyce, gdzie liczy się niezawodność połączeń oraz bezpieczeństwo instalacji.
Zastosowanie złączy pneumatycznych FESTO QSML-M3-4
Wtykowe złącza kątowe QSML-M3-4 idealnie sprawdzają się jako elementy łączeniowe w układach sprężonego powietrza, szczególnie w:
- Automatyce przemysłowej – łączenie siłowników, zaworów i innych urządzeń wykonawczych
- Budowie maszyn – w miejscach, gdzie wymagana jest kompaktowość i łatwość serwisu
- Nowoczesnych liniach montażowych – ułatwiając szybkie podłączanie przewodów pneumatycznych
- Instalacjach w ograniczonych przestrzeniach, dzięki kątowej formie
- Szybkich naprawach i modernizacjach istniejących instalacji pneumatycznych
Najważniejsze zalety złącza QSML-M3-4
Wysoka uniwersalność – złącze wyposażone jest w gwint zewnętrzny M3 oraz otwór na przewód pneumatyczny o średnicy zewnętrznej 4 mm, co zapewnia kompatybilność z popularnymi systemami pneumatycznymi.
Trwała konstrukcja – do produkcji użyto wysokiej jakości materiałów, takich jak:
- Stal nierdzewna wysokostopowa – blokada przewodu odporna na korozję
- PBT – obudowa zapewniająca wytrzymałość mechaniczną i chemiczną
- POM – solidny pierścień zwalniający, zapewniający wygodę obsługi
- NBR – uszczelnienie gwarantujące szczelność połączeń
Szybki i prosty montaż dzięki konstrukcji typu wciśnij/zwolnij umożliwia beznarzędziową wymianę przewodów.
Odporność na warunki środowiskowe – złącze przystosowane jest do pracy w szerokim zakresie temperatur (-10°C do 80°C) oraz ciśnień, spełniając wymagania dla sprężonego powietrza zgodnie z normą ISO8573-1:2010.
Bezpieczna eksploatacja – dzięki zastosowaniu podkładki uszczelniającej i wysokiej jakości uszczelnień eliminowane jest ryzyko wycieków powietrza, nawet przy zmiennych ciśnieniach.
Typowe obszary i przykłady zastosowań
Złącze FESTO QSML-M3-4 jest szczególnie polecane do aplikacji, gdzie wymagane są miniaturowe i lekkie elementy przy zachowaniu wysokiej szczelności. Doskonale sprawdzi się w:
- Systemach rozprowadzania sprężonego powietrza w panelach sterowniczych
- Urządzeniach laboratoryjnych
- Robotyce oraz w urządzeniach precyzyjnych
- Modernizowanych i nowych układach automatyki przemysłowej
Złącze QSML-M3-4 spełnia wymogi norm i jest zgodne z dyrektywą RoHS, co pozwala na jego zastosowanie również w wymagających środowiskach produkcyjnych i przemysłowych.
