Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 100 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Mosiądz, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 7 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/8 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 6 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 8,3 g |
| Wielkość | Standard |
| Wielkość nominalna | od 5 mm |

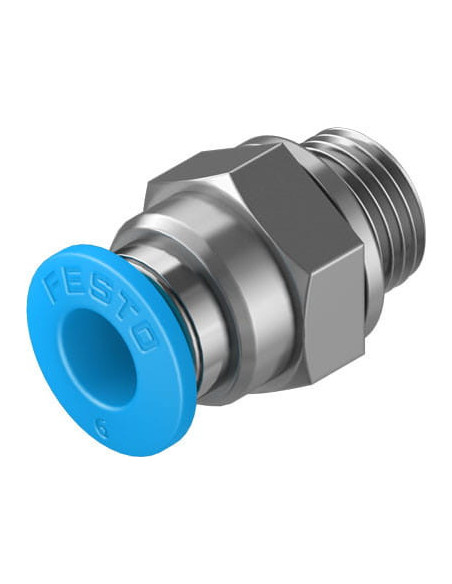

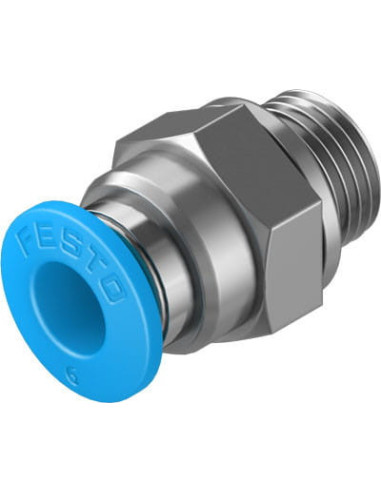

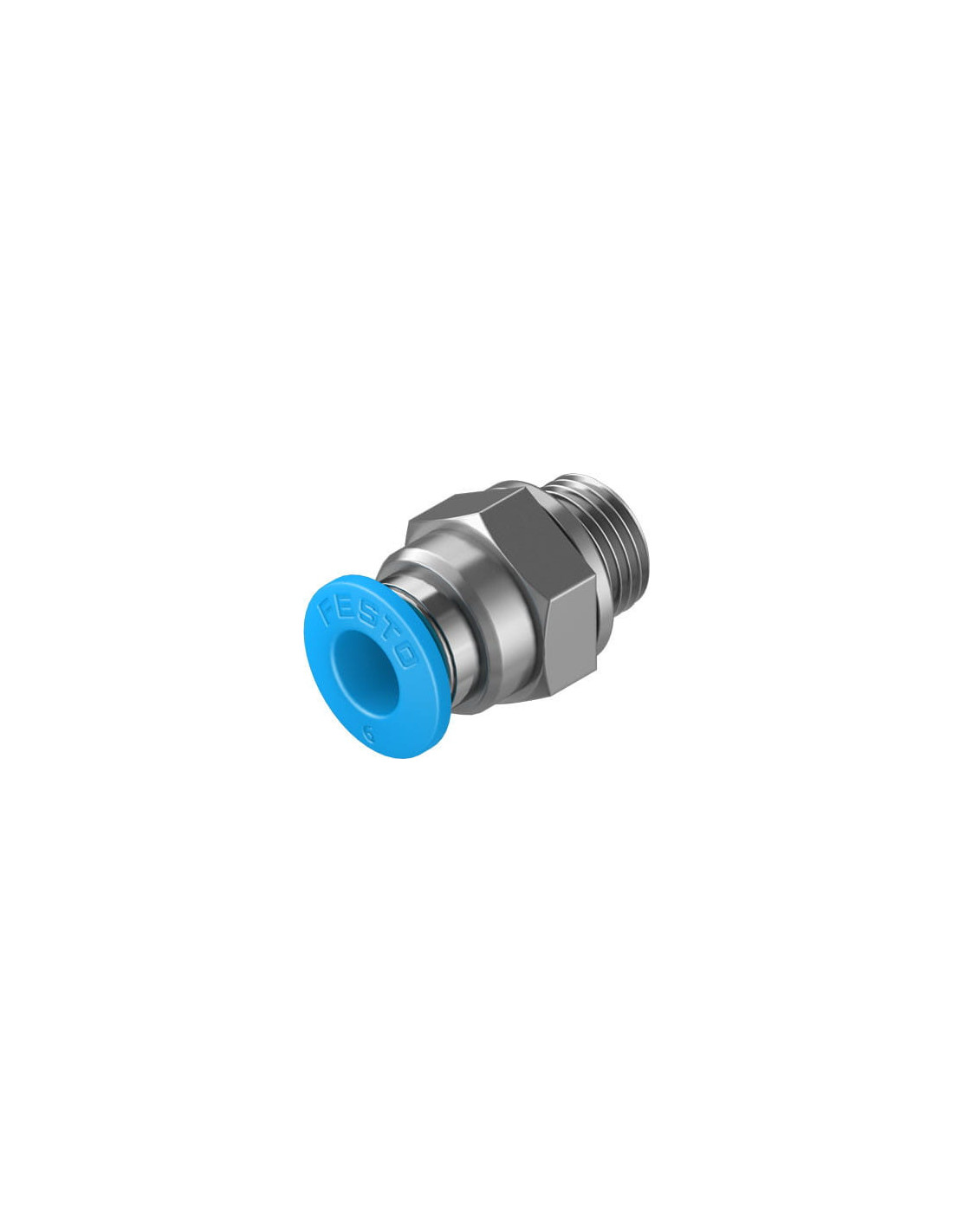

Złącze wtykowe QS-G1/8-6-100 FESTO – niezawodne połączenia pneumatyczne
Złącze wtykowe QS-G1/8-6-100 marki FESTO to wysokiej jakości element armatury pneumatycznej, przeznaczony do szybkiego i pewnego łączenia przewodów pneumatycznych. Produkt został wykonany z mosiądzu pokrytego niklem, co zapewnia trwałość, odporność na korozję oraz odpowiednią wytrzymałość mechaniczną. Kluczowe elementy zabezpieczające wykonano ze stali nierdzewnej. Charakterystyczny niebieski pierścień zwalniający umożliwia łatwy montaż i demontaż przewodów bez użycia narzędzi.
Możliwości wykorzystania złącza wtykowego QS-G1/8-6-100
Złącze pneumatyczne QS-G1/8-6-100 znajduje zastosowanie w szerokim zakresie instalacji przemysłowych, zwłaszcza w systemach sprężonego powietrza. Wyposażone jest w gwint zewnętrzny G1/8 oraz umożliwia podłączenie przewodów o średnicy zewnętrznej 6 mm. Jest kompatybilne ze sprężonym powietrzem zgodnym z normą ISO 8573-1:2010 oraz wodą, zgodnie z deklaracją producenta.
Złącze idealnie sprawdza się m.in. w:
- automatyce przemysłowej
- systemach transportu pneumatycznego
- robotyce i technologii produkcyjnej
- maszynach pakujących
- strefach montażowych oraz liniach produkcyjnych
Zalety złącza wtykowego FESTO QS-G1/8-6-100
- Szybki i prosty montaż – funkcja „wciśnij/zwolnij” pozwala na beznarzędziowe podłączanie przewodów.
- Wysoka szczelność oraz efektywność przepływu dla mediów takich jak sprężone powietrze i woda.
- Odporność na korozję – dedykowane do zastosowań w środowiskach o standardowej wilgotności.
- Dowolna pozycja montażu daje szeroką swobodę w projektowaniu instalacji.
- Zgodność z RoHS – spełnia wymagania dotyczące ograniczeń stosowania substancji niebezpiecznych.
Typowe zastosowania złącza QS-G1/8-6-100
Złącze QS-G1/8-6-100 FESTO wykorzystywane jest wszędzie tam, gdzie wymagana jest szybka wymiana przewodów i gwarancja szczelności połączenia. Najczęściej spotykane jest w:
- układach pneumatycznych maszyn automatycznych,
- systemach rozdzielczych powietrza,
- aplikacjach laboratoryjnych,
- urządzeniach pakujących oraz maszynach do obróbki materiałów.
Dzięki standaryzowanemu połączeniu gwintowanemu i przemyślanej konstrukcji produkt QS-G1/8-6-100 stanowi rozwiązanie gwarantujące niezawodność i efektywność układów pneumatycznych.
