Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 1 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Mosiądz, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 26 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/2 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 12 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 39 g |
| Wielkość | Standard |
| Wielkość nominalna | od 11 mm |

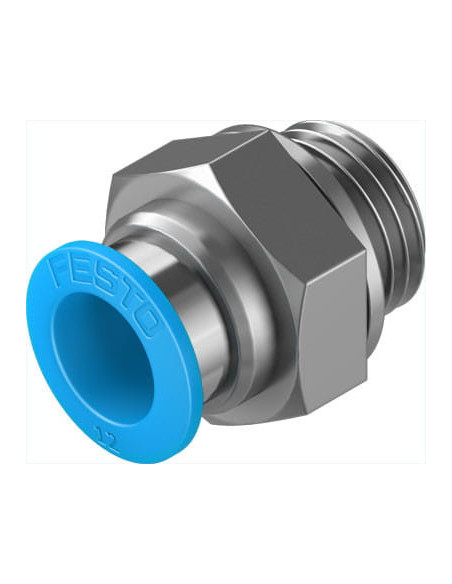

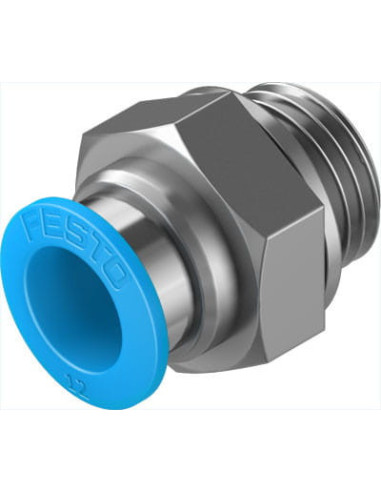

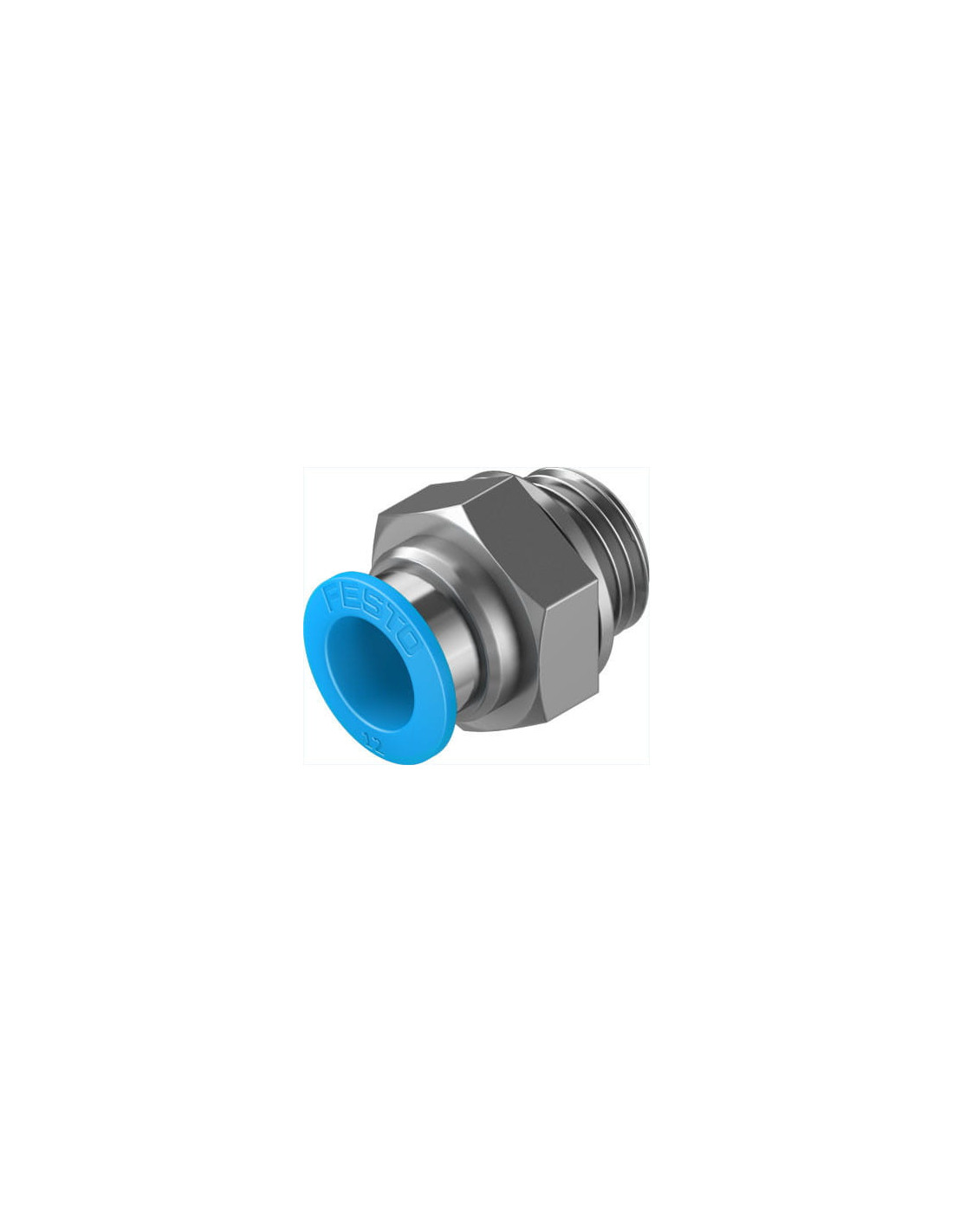

Złącze wtykowe FESTO QS-G1/2-12 – uniwersalne rozwiązanie do pneumatyki
Złącze wtykowe FESTO QS-G1/2-12 to wysokiej jakości element przeznaczony do szybkiego i pewnego łączenia przewodów pneumatycznych w różnorodnych systemach automatyki oraz instalacjach przemysłowych. Dzięki niezawodnej konstrukcji umożliwia efektywne przesyłanie sprężonego powietrza i wody, zachowując szczelność oraz maksymalną trwałość połączenia. Wysoki poziom wykonania sprawia, że złącze może być użytkowane w wymagających warunkach pracy.
Zastosowanie złącza wtykowego QS-G1/2-12
Złącze QS-G1/2-12 FESTO znajduje szerokie zastosowanie w:
- Automatyce przemysłowej – połączenia siłowników, zaworów i rozdzielaczy z rozbudowaną instalacją pneumatyczną
- Systemach sprężonego powietrza – przeznaczone do przesyłu sprężonego powietrza zgodnie z normą ISO 8573-1:2010
- Instalacjach wodnych – możliwość użycia z wodą zgodnie z zaleceniami producenta
- Maszynach i urządzeniach przemysłowych
- Przemyśle spożywczym, farmaceutycznym i elektronicznym – wszędzie tam, gdzie wymagana jest szybka wymiana przewodów
Najważniejsze zalety złącza FESTO QS-G1/2-12
- Szybki montaż i demontaż – konstrukcja typu „wciśnij/zwolnij” pozwala na wygodne łączenie i rozłączanie przewodów bez potrzeby użycia narzędzi
- Wysoka szczelność – dzięki zastosowaniu uszczelnień z NBR oraz precyzyjnej budowie
- Odporność na korozję – elementy blokujące wykonane ze stali nierdzewnej, korpus z niklowanego mosiądzu
- Zgodność z RoHS – gwarantuje bezpieczeństwo dla środowiska
- Uniwersalne połączenie – gwint zewnętrzny G1/2 umożliwia integrację z różnymi systemami, a pierścień umożliwia podłączenie przewodu o średnicy 12 mm
- Możliwość stosowania w szerokim zakresie temperatur i ciśnień
- Kompaktowa forma i niska waga ułatwiające montaż nawet w ograniczonych przestrzeniach
Budowa i materiały złącza wtykowego FESTO
Główne elementy złącza to niklowany korpus wykonany z mosiądzu, stal nierdzewna w mechanizmach blokujących oraz wytrzymały pierścień zwalniający z tworzywa POM. Tego typu konstrukcja zapewnia odporność na eksploatację, chemikalia oraz uszkodzenia mechaniczne.
Wersja QS-G1/2-12 pozwala na pracę zarówno ze sprężonym powietrzem, jak i wodą, umożliwiając swobodną konfigurację instalacji pneumatycznych według indywidualnych potrzeb.
Typowe zastosowania złączy Festo QS
- Połączenia w rozbudowanych liniach produkcyjnych
- Modernizacja istniejących instalacji pneumatycznych
- Szybka wymiana przewodów w czasie serwisowania maszyn
- Tworzenie szczelnych połączeń w trudnych warunkach środowiskowych
Wybór złącza wtykowego QS-G1/2-12 to inwestycja w niezawodne i trwałe połączenia pneumatyczne oraz wodne wszędzie tam, gdzie liczy się szybkość montażu, szczelność i bezpieczeństwo pracy.
