Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 20 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Mosiądz, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny R1/4 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 12 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Typ uszczelnienia gwintu | Taśma uszczel. |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 37 g |
| Wielkość | Standard |
| Wielkość nominalna | od 8,5 mm |

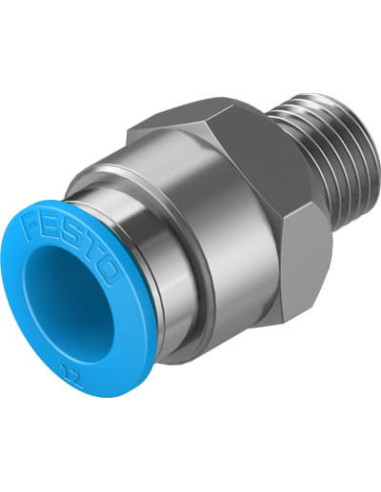

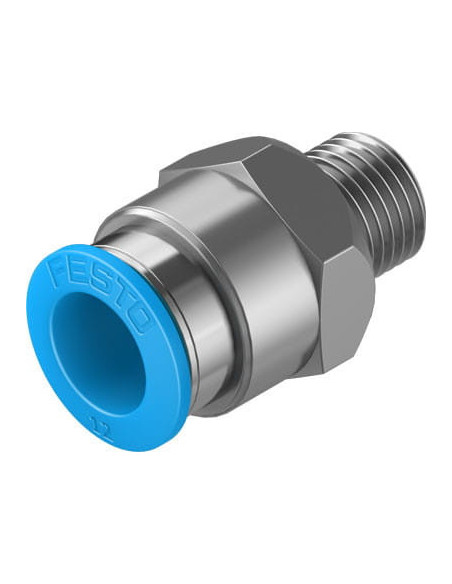

Złącze wtykowe FESTO QS-1/4-12-20 – szybkie i niezawodne połączenia pneumatyczne
Złącze wtykowe QS-1/4-12-20 FESTO to wysokiej jakości element przeznaczony do szybkiego i trwałego łączenia przewodów pneumatycznych w instalacjach sprężonego powietrza oraz wody. Dzięki solidnej konstrukcji i zastosowaniu materiałów odpornych na korozję, złącze gwarantuje długotrwałą i bezawaryjną eksploatację, nawet w wymagających warunkach przemysłowych.
Budowa i materiały – odporność i niezawodność
Korpus złącza wtykowego FESTO QS-1/4-12-20 wykonany jest z niklowanego mosiądzu, co zapewnia zwiększoną odporność na działanie czynników zewnętrznych oraz korozję. Elementy blokujące wykonano ze stali nierdzewnej, natomiast pierścień zwalniający z trwałego tworzywa POM. Uszczelnienie przewodu wykonane jest z wytrzymałego NBR. Taka kombinacja materiałów gwarantuje wysoką szczelność oraz bezawaryjną pracę przez długi czas.
Zastosowanie złącza wtykowego QS-1/4-12-20
Złącze wtykowe FESTO jest powszechnie stosowane w systemach automatyki przemysłowej, maszynach produkcyjnych oraz rozbudowanych instalacjach sprężonego powietrza. Dzięki uniwersalnej budowie, można je stosować w instalacjach wodnych (zgodnie z deklaracją producenta) oraz w systemach opartych na powietrzu olejowanym.
- Szybki i łatwy montaż typu wciśnij/zwolnij bez konieczności użycia specjalistycznych narzędzi
- Pasuje do przewodów o zewnętrznej średnicy 12 mm
- Wyposażone w standardowy gwint zewnętrzny R1/4 do szerokiego zakresu instalacji pneumatycznych
- Dowolna pozycja montażu – elastyczne wykorzystanie w różnych konfiguracjach
Najważniejsze zalety złącza pneumatycznego FESTO QS-1/4-12-20
Budowa typu wciśnij/zwolnij zapewnia błyskawiczne łączenie i rozłączanie przewodów, co przyspiesza prace serwisowe i modyfikacje instalacji. Złącze jest również zgodne z normą RoHS, co zapewnia jego zgodność z najnowszymi wymaganiami środowiskowymi. Dodatkowo możliwość pracy w szerokim zakresie ciśnień (do 14 bar) oraz temperatur (-10 do 80°C) umożliwia zastosowanie w różnorodnych aplikacjach przemysłowych.
Typowe zastosowania i branże wykorzystania
Złącza QS-1/4-12-20 doskonale sprawdzają się w:
- Instalacjach pneumatycznych w automatyce przemysłowej
- Systemach zasilania narzędzi pneumatycznych
- Maszynach produkcyjnych i przetwórczych
- Instalacjach wodnych wymagających wysokiej szczelności
- Układach wymagających prostego, szybkiego i bezpiecznego montażu
Dzięki niskiemu oporowi przepływu oraz wytrzymałej konstrukcji, złącze FESTO QS-1/4-12-20 stanowi optymalny wybór wszędzie tam, gdzie kluczowe są niezawodność i efektywność połączeń pneumatycznych.
