Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 100 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 1,33 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M5 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 6 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 4,1 g |
| Wielkość | Mini |
| Wielkość nominalna | od 2,1 mm |

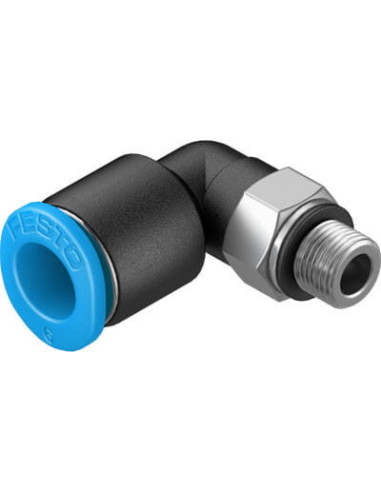

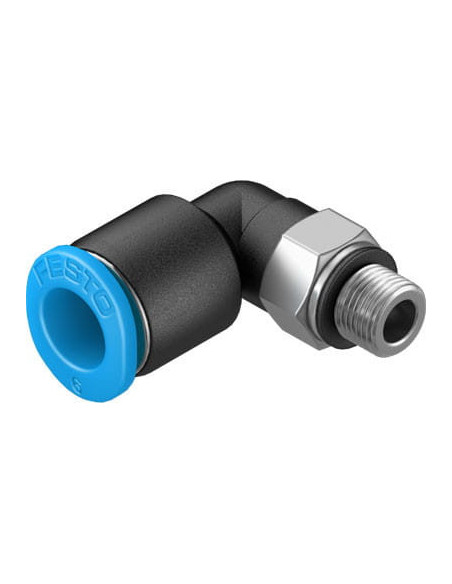

Złącze wtykowe QSML-M5-6-100 FESTO – Złącze kątowe do instalacji pneumatycznych
Złącze wtykowe QSML-M5-6-100 FESTO to wysokiej jakości element złączny przeznaczony do układów pneumatycznych, umożliwiający szybkie i pewne połączenie przewodów o średnicy zewnętrznej 6 mm z gwintem M5. Jest to komponent szeroko wykorzystywany w przemysłowych systemach automatyki, gdzie kluczowe są niezawodność, trwałość oraz sprawna obsługa połączeń pneumatycznych.
Charakterystyka złącza do pneumatyki QSML-M5-6-100
Złącze wyposażone jest w trwały korpus z PBT, co zapewnia odporność na uszkodzenia mechaniczne i działanie czynników zewnętrznych. Elementy blokujące wykonane są ze stali wysokostopowej, nierdzewnej, a pierścień zwalniający z wytrzymałego tworzywa POM, co umożliwia łatwy montaż i demontaż przewodu, nawet przy częstej eksploatacji. Uszczelki wykonane z NBR gwarantują szczelność i odporność na typowe media robocze, w tym nieoczyszczone lub olejone powietrze sprężone.
Typowe zastosowania złącza FESTO QSML-M5-6-100
- Systemy automatyki przemysłowej
- Instalacje pneumatyczne w maszynach i liniach produkcyjnych
- Połączenia przewodów rozprowadzających sprężone powietrze
- Rozwiązania laboratoryjne oraz warsztatowe
- Montaż w miejscach o ograniczonej przestrzeni dzięki kompaktowej konstrukcji
Zalety złącza wtykowego kątowego FESTO
- Szybki montaż i demontaż dzięki systemowi typu wciśnij/zwolnij
- Możliwość pracy z powietrzem olejonym oraz suchym, zgodnie z normą ISO 8573-1:2010
- Odporność na korozję dzięki zastosowanym materiałom blokującym
- Szeroki zakres temperatur roboczych: od -10°C do 80°C
- Uniwersalny montaż – możliwość instalacji w dowolnej pozycji
- Precyzyjne i trwałe połączenie również w wymagających środowiskach przemysłowych
Złącze kątowe QSML-M5-6-100 – pewność i funkcjonalność
Produkt spełnia wymagania norm RoHS oraz zapewnia nominalny moment dokręcający wynoszący 1,33 Nm z tolerancją ±20%, co przekłada się na bezpieczną i długotrwałą eksploatację. Złącze wyróżnia się niską klasą odporności na korozję (CRC 1), co jest wystarczające w standardowych warunkach przemysłowych. Kolor pierścienia zwalniającego – niebieski – ułatwia identyfikację podczas konserwacji i wymiany.
Złącze wtykowe QSML-M5-6-100 FESTO to niezawodne rozwiązanie dedykowane rozbudowanym systemom pneumatycznym, wszędzie tam, gdzie ceniona jest łatwość montażu, trwałość i szczelność połączeń.
