Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 100 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 7 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/8 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 13 g |
| Wielkość | Standard |
| Wielkość nominalna | od 2,8 mm |

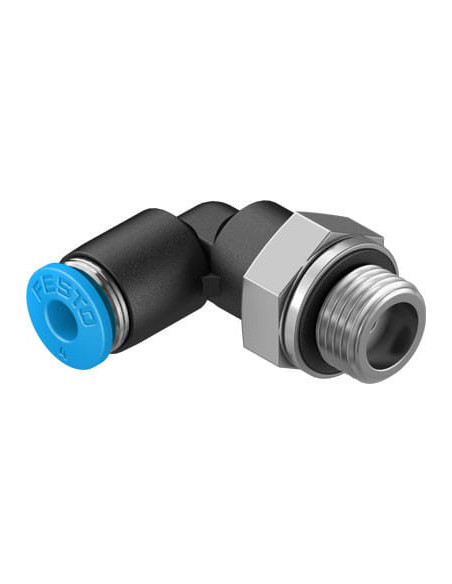

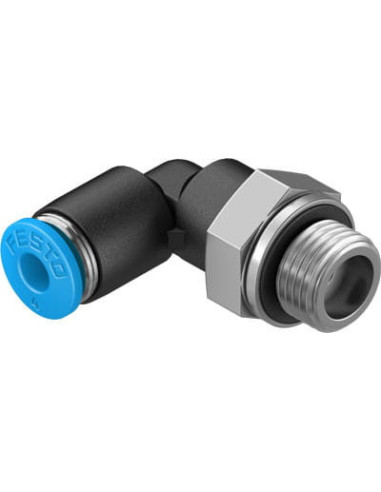

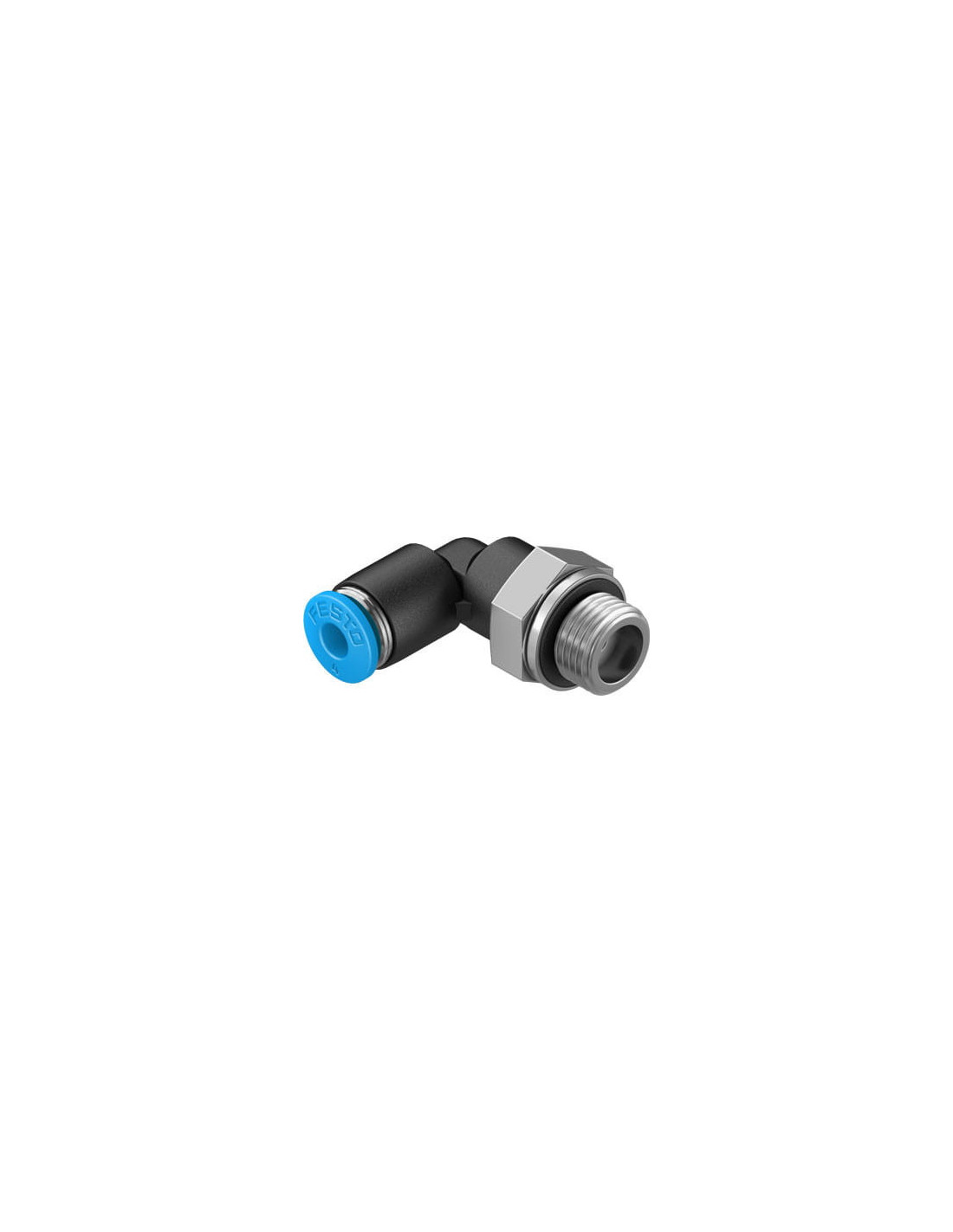

Złącze wtykowe kątowe QSL-G1/8-4-100 FESTO – Zastosowanie i Specyfikacja
Złącze wtykowe kątowe QSL-G1/8-4-100 marki FESTO to niezawodne i uniwersalne rozwiązanie do szybkiego oraz szczelnego łączenia przewodów pneumatycznych w różnorodnych instalacjach przemysłowych. Produkt ten został zaprojektowany z myślą o wysokiej trwałości oraz łatwości montażu, co przekłada się na efektywną pracę w warunkach produkcyjnych i automatyzacyjnych.
Charakterystyka złącza wtykowego FESTO QSL-G1/8-4-100
Solidna konstrukcja oparta na technologii „wciśnij/zwolnij” umożliwia szybkie i wygodne podłączanie oraz odłączanie przewodów, co znacznie skraca czas obsługi oraz konserwacji systemów pneumatycznych. Obecność niebieskiego pierścienia zwalniającego ułatwia identyfikację i obsługę elementu także w mniej sprzyjających warunkach.
Zastosowanie materiałów wysokiej jakości, takich jak PBT (obudowa), stal nierdzewna (blokada przewodu), POM (pierścień zwalniający) oraz NBR (uszczelnienia), zapewnia odporność na czynniki chemiczne i ścieranie oraz spełnienie wymagań norm RoHS dotyczących ochrony środowiska.
Typowe zastosowanie złącza pneumatycznego QSL-G1/8-4-100
- Systemy automatyki przemysłowej
- Instalacje sprężonego powietrza
- Maszyny pakujące i produkcyjne
- Robotyka oraz linie montażowe
- Układy chłodzenia i transferu wody
Konstrukcja i materiały złącza pozwalają na jego pracę w szerokim zakresie temperatur od -10 do +80°C, a również szeroki zakres roboczych ciśnień (do 14 bar) czyni ten element uniwersalnym wyborem dla większości zastosowań przemysłowych.
Zalety stosowania złączek wtykowych FESTO
- Bezpieczeństwo połączenia – konstrukcja gwarantuje szczelność i trwałość połączenia przewodów pneumatycznych
- Łatwy i szybki montaż – technologia wtykowa przyspiesza instalację i wymianę przewodów bez użycia narzędzi
- Uniwersalność – możliwość pracy zarówno z powietrzem, jak i wodą (zgodnie z deklaracją producenta)
- Odporność na korozję – elementy z nierdzewnej stali zapewniają długą żywotność nawet w trudnych warunkach
- Kompaktowy rozmiar – idealny do instalacji w ograniczonych przestrzeniach
Złącze wtykowe QSL-G1/8-4-100 z powodzeniem stosowane jest w aplikacjach wymagających niezawodności, wygody montażu oraz wysokiej jakości wykonania. Dzięki standardowej wielkości i szerokim możliwościom zastosowania stanowi doskonały wybór dla profesjonalistów oraz firm zajmujących się automatyką i pneumatyką przemysłową.
