Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 20 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Mosiądz, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 9 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/4 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 12 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 39 g |
| Wielkość | Standard |
| Wielkość nominalna | od 8,5 mm |

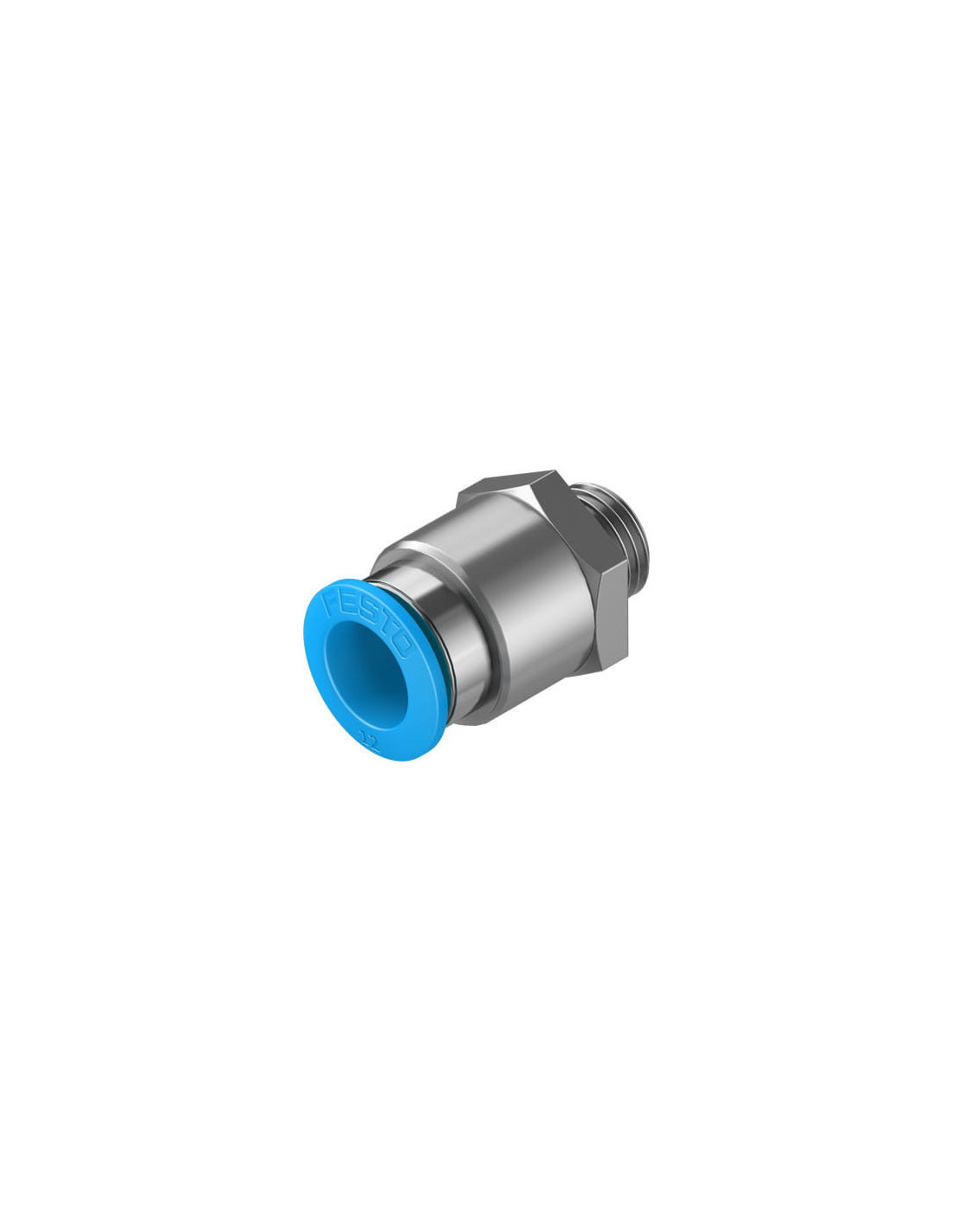

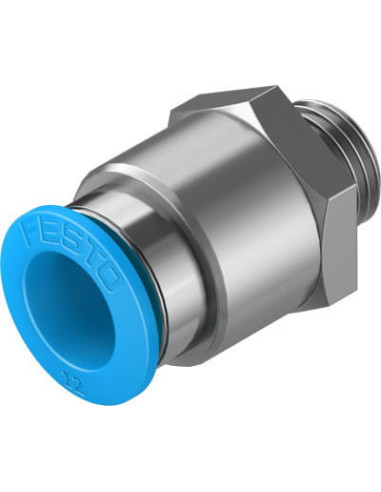

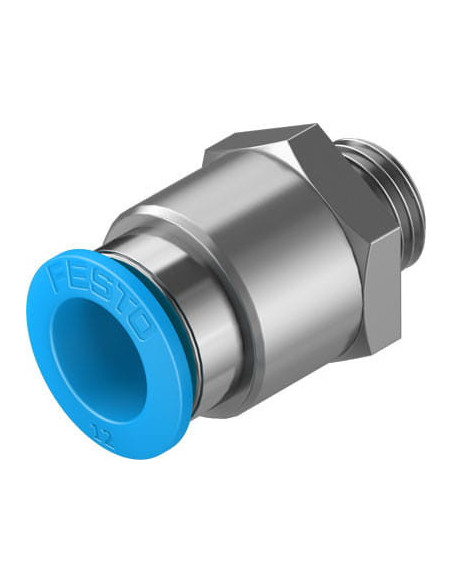

Złącze wtykowe FESTO QS-G1/4-12-20 – profesjonalne połączenie pneumatyczne
Złącze wtykowe QS-G1/4-12-20 marki FESTO to wysokiej jakości element, przeznaczony do szybkiego i bezpiecznego podłączania przewodów pneumatycznych w instalacjach przemysłowych. Oferuje wygodny i niezawodny system montażu typu "wciśnij/zwolnij", który znacznie przyspiesza oraz ułatwia obsługę układów pneumatycznych.
Funkcjonalność i solidna konstrukcja
Złącze wykonane jest z mosiądzu pokrytego warstwą niklu, co zapewnia zwiększoną odporność na korozję i umożliwia użytkowanie w wymagających warunkach przemysłowych. Dodatkowe elementy, takie jak pierścień zwalniający z trwałego POM oraz wysokostopowa stal nierdzewna w mechanizmie blokującym, gwarantują niezawodność i długą żywotność produktu.
Zastosowanie złącza wtykowego QS-G1/4-12-20
FESTO QS-G1/4-12-20 doskonale sprawdza się w wielu gałęziach przemysłu, w tym w:
- Automatyce przemysłowej – do podłączania przewodów sprężonego powietrza w urządzeniach produkcyjnych i robotach.
- Przemyśle spożywczym – z uwagi na szeroki zakres temperatur pracy oraz możliwość stosowania zarówno powietrza, jak i wody jako medium roboczego.
- Systemach transportu pneumatycznego – w instalacjach wymagających niezawodnych i szybkozłącznych połączeń.
- Laboratoriach oraz warsztatach – do szybkich i bezproblemowych zmian konfiguracji instalacji pneumatycznej.
Kluczowe zalety złącza wtykowego FESTO
- Szybki montaż i demontaż przewodu dzięki wygodnemu pierścieniowi zwalniającemu (kolor niebieski dla łatwej identyfikacji).
- Wysoka szczelność nawet przy dużym zakresie ciśnień roboczych, dzięki zastosowaniu niezawodnych uszczelnień NBR.
- Uniwersalność zastosowania – kompatybilność z gwintem G1/4 oraz przewodem o średnicy zewnętrznej 12 mm.
- Solidność i trwałość dzięki wykorzystaniu materiałów odpornych na ścieranie, korozję i działanie czynników zewnętrznych.
- Zgodność z normami ISO oraz RoHS, co pozwala na zastosowanie w instalacjach wymagających wysokich standardów bezpieczeństwa.
Szeroki zakres parametrów pracy
Złącze wtykowe jest przystosowane do pracy w temperaturach od -10 do 80°C oraz pod ciśnieniami od -0,95 do 14 bar, co umożliwia jego wykorzystanie w niemal każdej aplikacji pneumatycznej. Produkt charakteryzuje się niskim stopniem podatności na korozję, co czyni go odpowiednim do użytkowania w warunkach przemysłowych i warsztatowych.
Złącze wtykowe QS-G1/4-12-20 FESTO – niezawodność i bezpieczeństwo
Dzięki precyzyjnemu wykonaniu oraz zastosowaniu wysokiej jakości materiałów złącze wtykowe FESTO QS-G1/4-12-20 gwarantuje niezawodne i szczelne połączenie w układach pneumatycznych. Niezależnie od warunków pracy, stanowi pewny element każdej profesjonalnej instalacji sprężonego powietrza.
