Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 100 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Niklowanie, Mosiądz |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint wewnętrzny G1/4 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 6 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Typ uszczelnienia gwintu | Taśma uszczel. |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 23 g |
| Wielkość | Standard |
| Wielkość nominalna | od 5 mm |

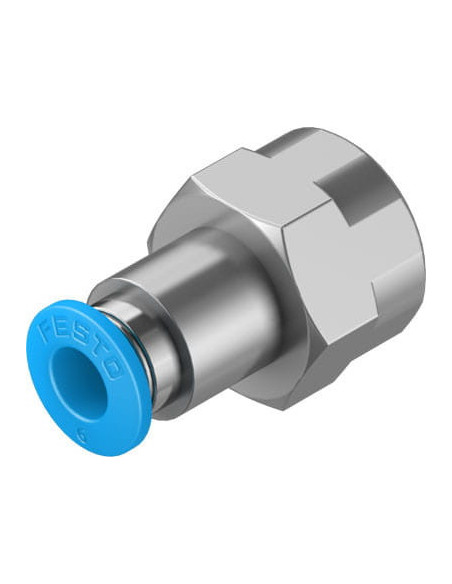

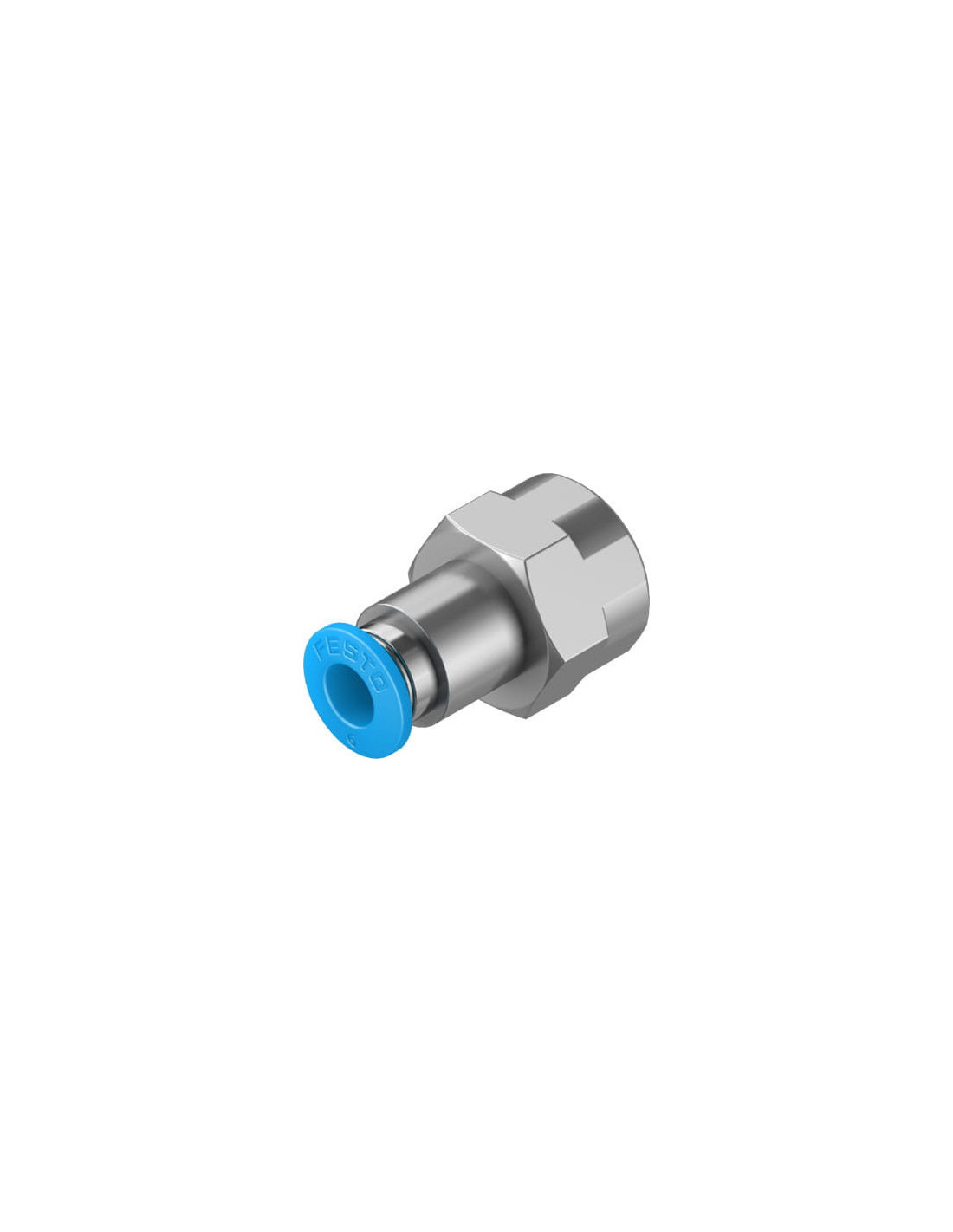

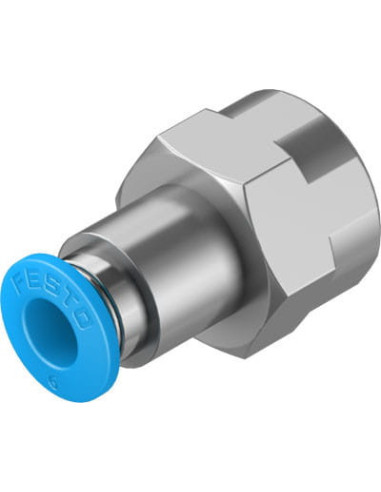

QSF-1/4-6-B-100 FESTO – Złącze wtykowe do instalacji pneumatycznych
Złącze wtykowe QSF-1/4-6-B-100 firmy FESTO to wysokiej jakości element przeznaczony do szybkiego i niezawodnego łączenia przewodów pneumatycznych w różnorodnych instalacjach. Konstrukcja oparta na praktycznym mechanizmie typu „wciśnij/zwolnij” zapewnia prostą i skuteczną obsługę, gwarantując jednocześnie bezpieczeństwo oraz szczelność połączenia.
Zastosowania i korzyści wynikające ze stosowania złącza wtykowego FESTO QSF-1/4-6-B-100
Złącza wtykowe tego typu wykorzystywane są szeroko w automatyce przemysłowej, systemach sterowania pneumatycznego oraz aplikacjach wymagających szybkiego i łatwego podłączania przewodów pneumatycznych. Sprawdzają się zarówno w rozbudowanych liniach produkcyjnych, jak i w mniejszych stanowiskach warsztatowych.
- Bezpieczne połączenie pneumatyczne – minimalizuje ryzyko niekontrolowanego rozłączenia lub wycieku medium.
- Uniwersalność zastosowań – produkt jest kompatybilny z przewodami o średnicy zewnętrznej 6 mm oraz gwintem wewnętrznym G1/4.
- Szybka wymiana i montaż – mechanizm „Push-in” pozwala na łatwe podłączanie i rozłączanie przewodów bez użycia narzędzi.
- Odporność na trudne warunki – odpowiednie materiały zapewniają trwałość nawet w agresywnych lub wilgotnych środowiskach.
Charakterystyka materiałowa i trwałość
Korpus złącza wykonany jest z wytrzymałego mosiądzu, pokrytego powłoką niklowaną, dzięki czemu komponent wykazuje odporność na ścieranie oraz korozję. Elementy blokady przewodu wytworzono ze stali wysokostopowej, nierdzewnej, co gwarantuje długą żywotność nawet przy intensywnym użytkowaniu. Niebieski pierścień zwalniający z wytrzymałego tworzywa POM umożliwia wygodne i szybkie rozłączenie złącza.
- Odporność na warunki atmosferyczne
- Możliwość pracy w szerokim zakresie temperatur: od -10 do 80°C
- Kompatybilność z medium roboczym: sprężone powietrze oraz woda
- Możliwość pracy z powietrzem olejonym
- Zgodność z wymogami RoHS
Typowe zastosowania złącza FESTO QSF-1/4-6-B-100
Złącze wtykowe może być z powodzeniem stosowane w:
- przemysłowych instalacjach pneumatycznych
- automatycznych liniach montażowych
- układach sterowania maszyn
- systemach wodnych o określonych parametrach
- modernizacji i naprawach instalacji pneumatycznych
QSF-1/4-6-B-100 to doskonały wybór dla osób, które oczekują szybkiego montażu, bezawaryjności oraz wysokiego poziomu szczelności instalacji pneumatycznej.
