Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 100 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Liczba linii zasilających | od 1 |
| Liczba wyjść | od 2 |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 1,33 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M5 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 4,4 g |
| Wielkość | Mini |
| Wielkość nominalna | od 2,2 mm |

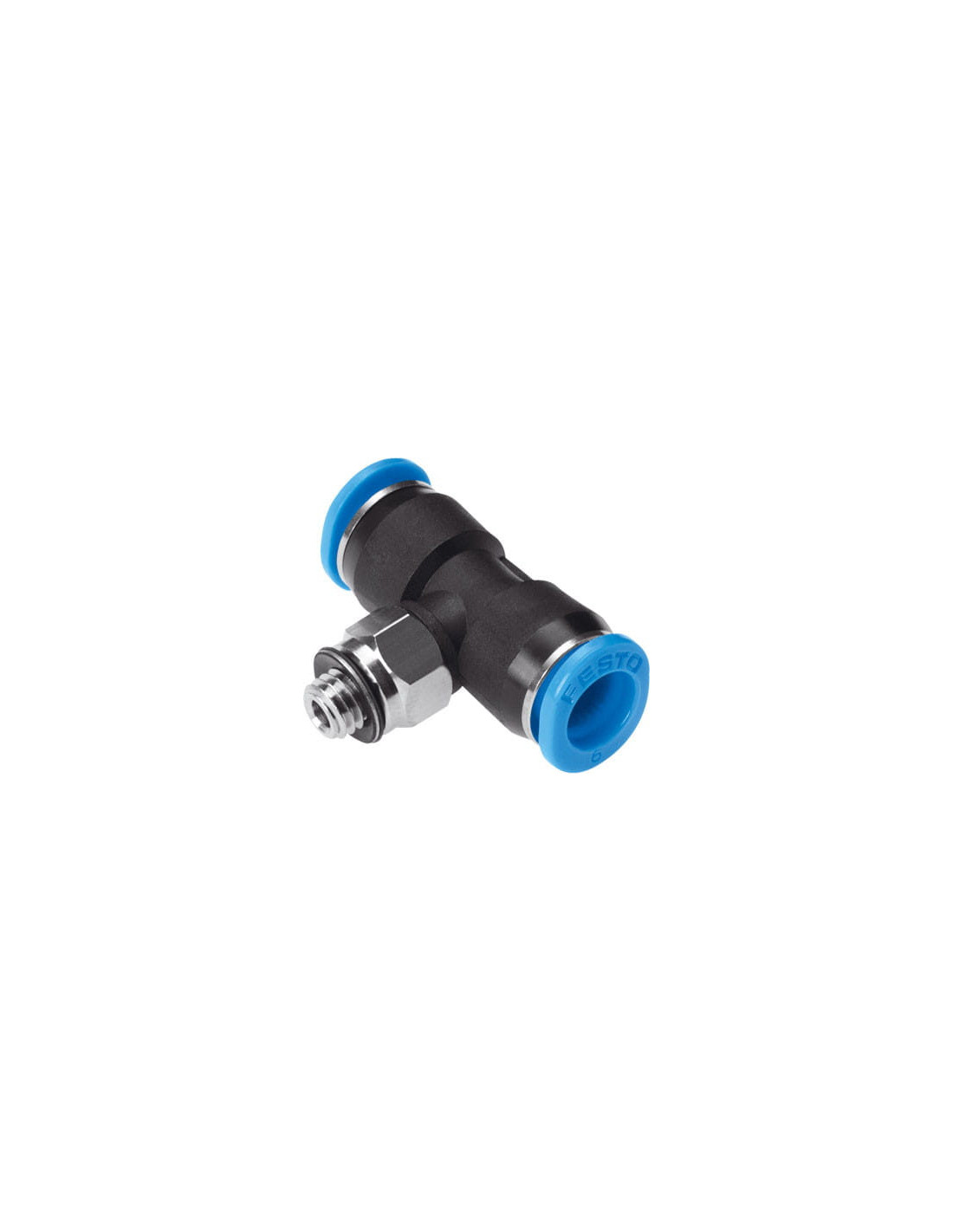

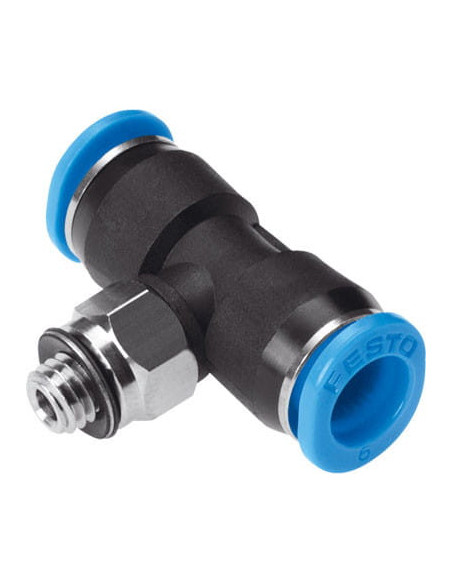

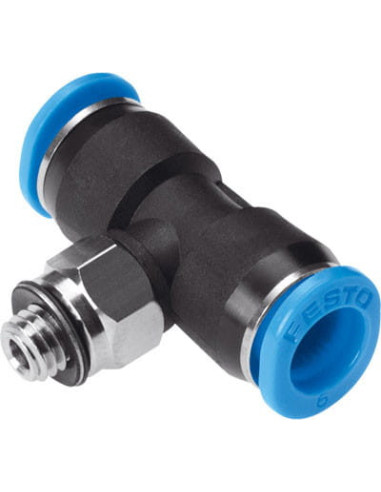

Złącze wtykowe typu T FESTO QSMT-M5-4-100 – uniwersalny element pneumatyczny
Złącze wtykowe T FESTO QSMT-M5-4-100 to wysokiej jakości komponent do budowy instalacji pneumatycznych, zaprojektowany z myślą o szybkim i wygodnym łączeniu przewodów. Zastosowanie gwintu zewnętrznego M5 oraz przyłącza dla przewodu o średnicy zewnętrznej 4 mm znacząco upraszcza montaż i sprawia, że produkt jest dostosowany do szerokiej gamy aplikacji.
Wszechstronne zastosowanie w instalacjach pneumatycznych
Złącze wtykowe FESTO typu T znajduje zastosowanie w różnorodnych układach sprężonego powietrza – od automatyki przemysłowej, przez linie produkcyjne, po precyzyjne urządzenia laboratoryjne oraz rozbudowane systemy rozprowadzania medium roboczego. Typowa konstrukcja „push-in” znacząco przyspiesza proces łączenia i rozdzielania przewodów, bez konieczności użycia narzędzi.
Kluczowe zalety złącza FESTO QSMT-M5-4-100
- Szybki montaż i demontaż dzięki konstrukcji wciśnij/zwolnij („push-in”).
- Uniwersalność – możliwość pracy z przewodami o średnicy 4 mm oraz gwintem M5.
- Wysoka odporność na korozję, dzięki zastosowaniu stali nierdzewnej oraz wysokiej jakości tworzyw sztucznych (PBT, POM).
- Bezpieczna eksploatacja – możliwość pracy w szerokim zakresie ciśnień od -0,95 do 14 bar oraz temperatur od -10 do 80°C.
- Zgodność z RoHS – produkt spełnia wymagania dotyczące ograniczenia niebezpiecznych substancji.
- Niska waga – idealny do układów miniaturowych, gdzie masa ma znaczenie.
Zastosowanie złącza wtykowego T w praktyce
Złącze doskonale sprawdza się w instalacjach, gdzie wymagane jest rozdzielenie medium na dwa niezależne tory zasilające przy minimalnych stratach ciśnienia. Idealne do precyzyjnych aplikacji, na przykład w urządzeniach pomiarowych, systemach manipulacyjnych, liniach montażowych czy punktach dozujących. Możliwość pracy z powietrzem olejonym zapewnia dodatkową elastyczność w bardziej wymagających środowiskach przemysłowych.
Wytrzymałość i bezpieczeństwo użytkowania
Obudowa wykonana z tworzywa PBT, pierścienie zwalniające z wytrzymałego POM, uszczelnienie z NBR oraz elementy blokujące ze stali nierdzewnej zapewniają długotrwałą eksploatację nawet w wymagających warunkach. Zastosowana podkładka uszczelniająca gwarantuje szczelność oraz niezawodność połączenia.
