Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | dla przewodu o średnicy zew. 4 mm |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 3 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 2,1 g |
| Wielkość | Mini |
| Wielkość nominalna | od 1,7 mm |

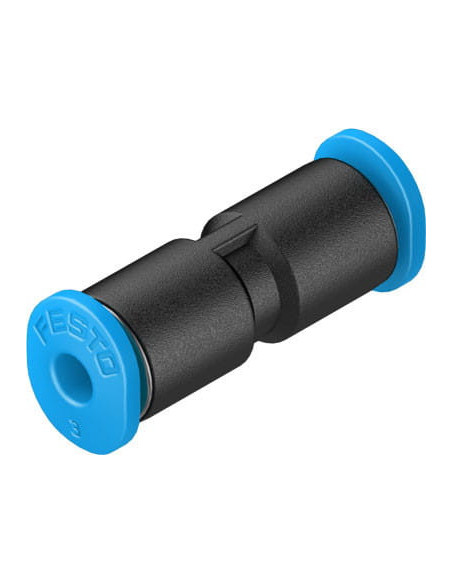

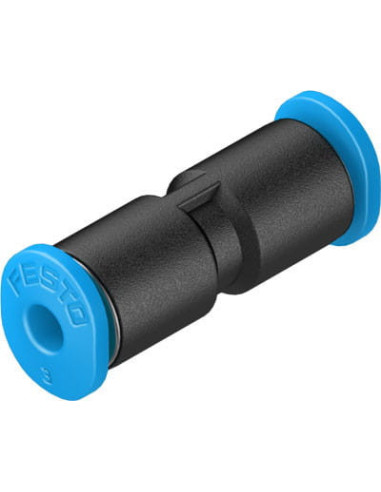

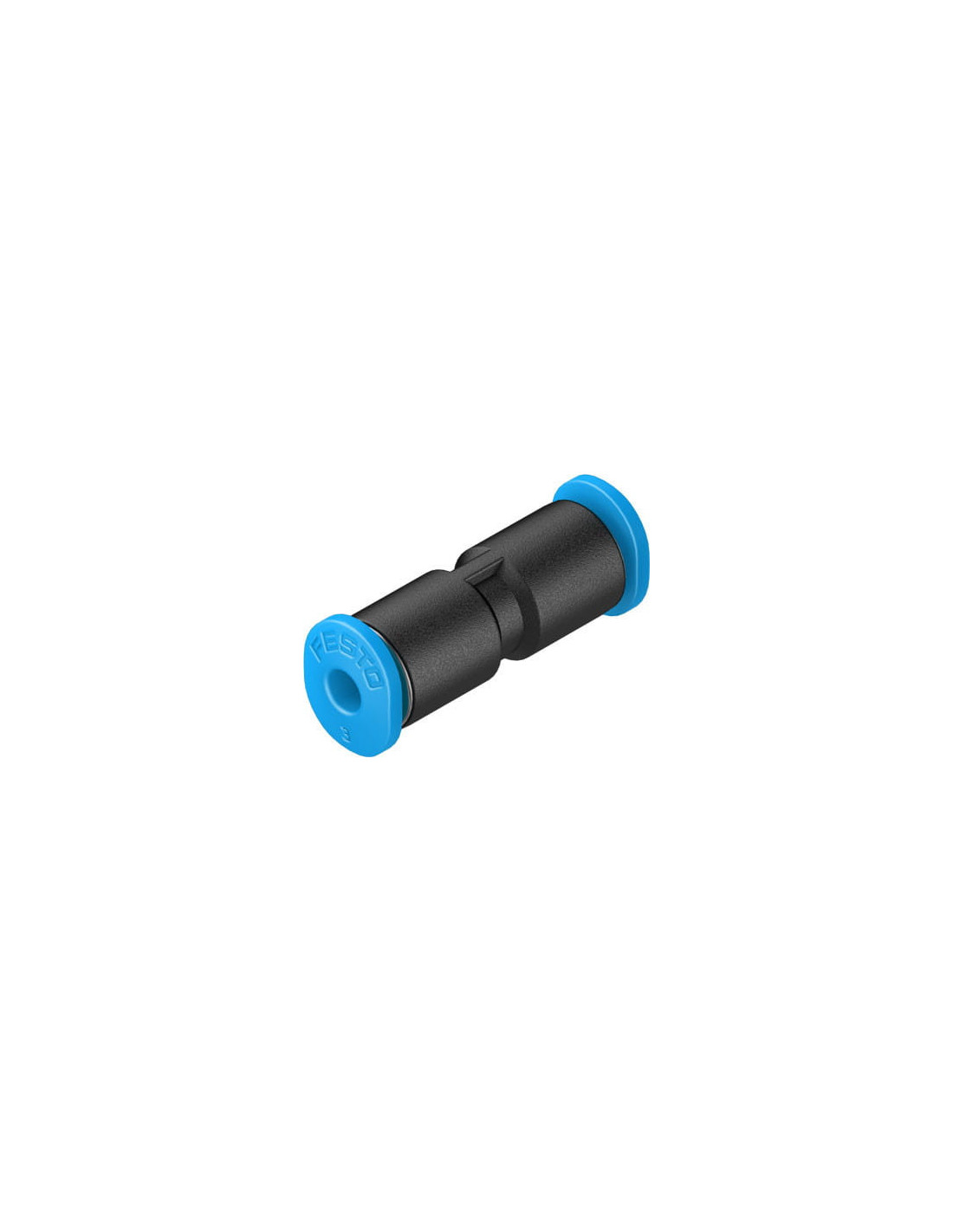

Łącznik wtykowy QSM-4-3 FESTO – uniwersalne rozwiązanie pneumatyczne
Łącznik wtykowy QSM-4-3 FESTO to specjalistyczny element pneumatyki, przeznaczony do szybkiego i bezpiecznego łączenia przewodów o różnych średnicach zewnętrznych (4 mm oraz 3 mm). Produkt wykonano w technologii push-in, co zapewnia prosty montaż bez potrzeby użycia dodatkowych narzędzi, a także umożliwia wielokrotne wykorzystanie elementu przy zachowaniu szczelności i niezawodności połączenia.
Zastosowanie łącznika wtykowego QSM-4-3
Łącznik wtykowy typu QSM-4-3 znajduje szerokie zastosowanie w różnorodnych systemach instalacji pneumatycznych, szczególnie tam, gdzie konieczne jest szybkie i pewne łączenie przewodów o małych średnicach. Produkt idealnie sprawdza się w:
- Sterowaniu maszyn i urządzeń przemysłowych
- Automatyce przemysłowej
- Robotyce
- Instalacjach laboratoryjnych
- Liniach produkcyjnych zasilanych sprężonym powietrzem
Możliwość pracy na powietrzu olejonym oraz wytrzymałość na szeroki zakres temperatur i ciśnień czynią go odpowiednim zarówno do standardowych, jak i bardziej wymagających zastosowań technicznych.
Główne zalety łącznika FESTO QSM-4-3
- Prosty montaż typu push-in – szybka i łatwa instalacja oraz demontaż przewodów
- Wytrzymałość oraz niezawodność – wykonanie z wysokiej jakości tworzyw takich jak PBT, POM, NBR oraz stal nierdzewna
- Długa żywotność nawet przy pracy w trudnych warunkach przemysłowych
- Niska masa – jedynie 2,1 g, co pozwala na zastosowanie w lekkich konstrukcjach
- Zgodność z RoHS – bezpieczny dla środowiska i użytkowników
- Uniwersalność montażu – dowolna pozycja pracy oraz kompaktowa konstrukcja (miniaturowy rozmiar)
Kompatybilność i bezpieczeństwo
Produkt dobrze współpracuje z większością przewodów pneumatycznych oraz zapewnia szczelność połączeń nawet w zmiennych warunkach pracy. Przeznaczony do pracy z mediami zgodnie z normą ISO 8573-1:2010, o ciśnieniu roboczym do 14 bar oraz temperaturze od -10 do 80°C. Dzięki niebieskiemu pierścieniowi zwalniającemu możliwa jest szybka identyfikacja i obsługa połączenia w instalacji.
Podsumowanie – łącznik wtykowy QSM-4-3 do wymagających aplikacji
Łącznik wtykowy FESTO QSM-4-3 jest rozwiązaniem, które pozwala elastycznie i skutecznie konfigurować systemy pneumatyczne, zapewniając wysoką jakość połączenia, bezpieczeństwo oraz długotrwałą eksploatację. To doskonały wybór do zastosowań wymagających minimum miejsca i łatwości serwisowania układów pneumatycznych.
