Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 1,33 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M5 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 3 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 2,8 g |
| Wielkość | Mini |
| Wielkość nominalna | od 1,5 mm |

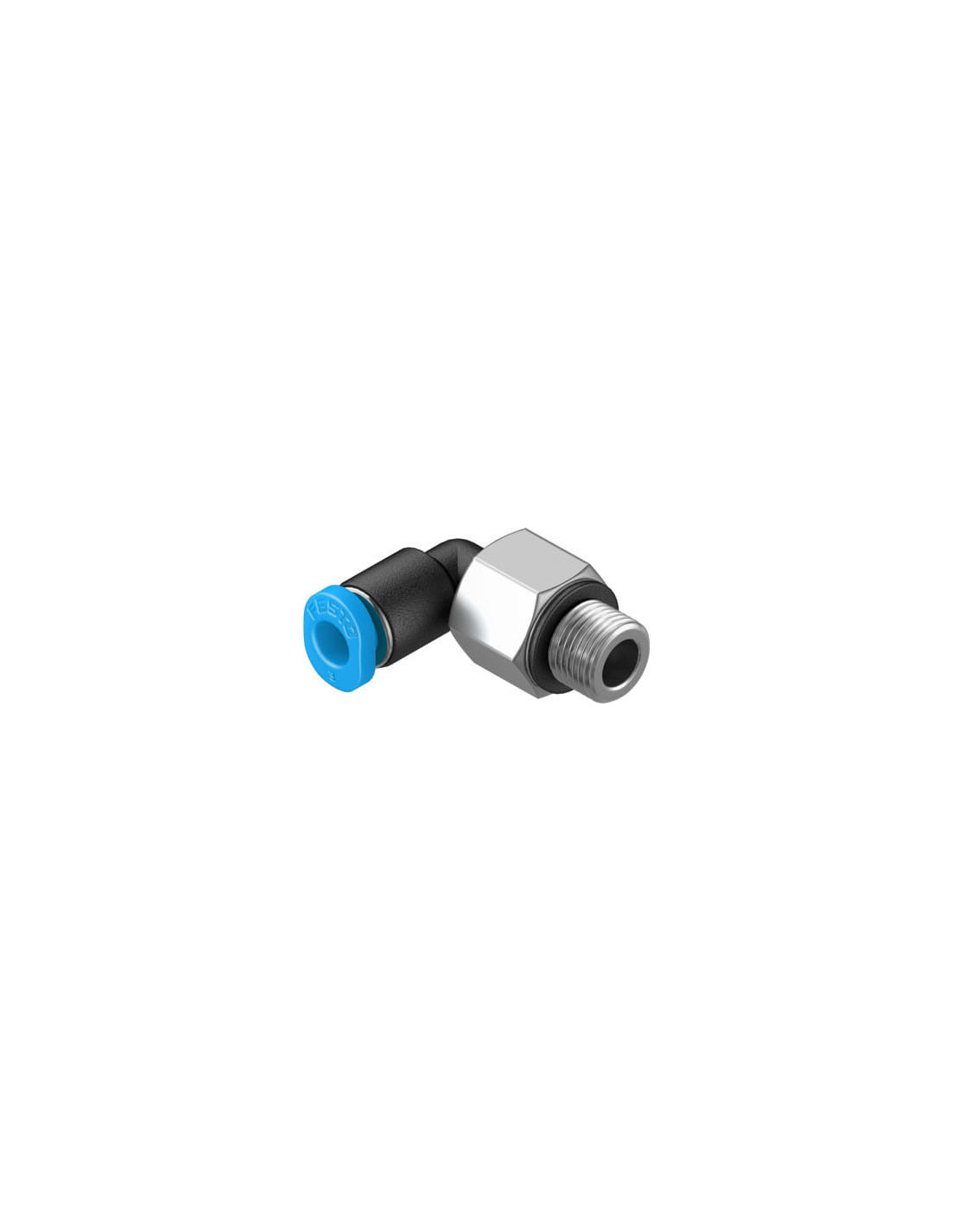

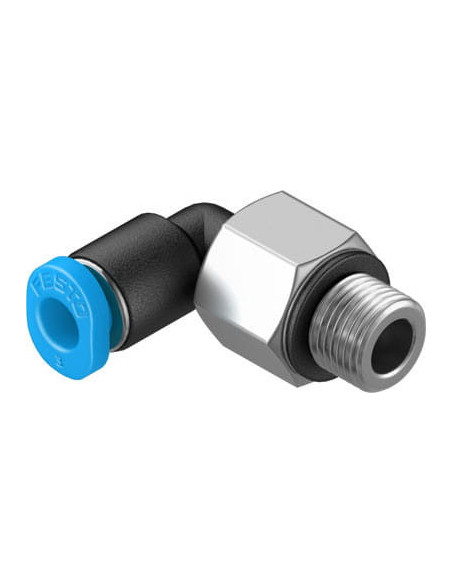

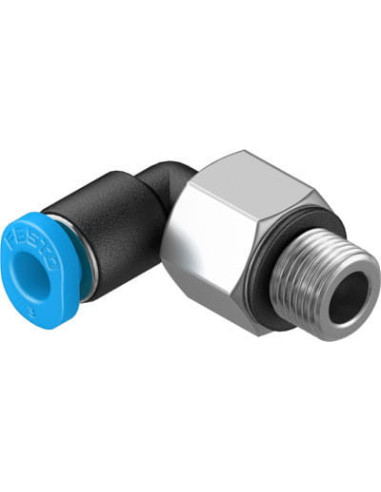

Złącze wtykowe QSML-M5-3 marki FESTO – kompaktowe rozwiązanie pneumatyczne
Złącze wtykowe QSML-M5-3 firmy FESTO to wysokiej jakości element wykorzystywany w nowoczesnych instalacjach pneumatycznych. Produkt posiada gwint zewnętrzny M5 oraz umożliwia szybkie i pewne podłączenie przewodu o średnicy zewnętrznej 3 mm. Dzięki swojej budowie typu wciśnij/zwolnij, złącze gwarantuje błyskawiczny montaż oraz demontaż przewodów pneumatycznych.
Wszechstronność i trwałość w zastosowaniach pneumatycznych
QSML-M5-3 doskonale sprawdza się w systemach, gdzie kluczowe jest niezawodne połączenie oraz kompaktowe gabaryty. Miniaturowe rozmiary umożliwiają zastosowanie w ograniczonych przestrzeniach, co jest szczególnie istotne przy precyzyjnych aplikacjach automatyki. Obudowa wykonana z wytrzymałego tworzywa PBT zapewnia wysoką odporność na obciążenia mechaniczne, a elementy blokujące przewód z wysokostopowej stali nierdzewnej gwarantują długą żywotność nawet w trudniejszych warunkach.
Zalety złącza wtykowego FESTO QSML-M5-3
- Szybki montaż i demontaż – konstrukcja push-in umożliwia wygodne podłączanie i rozłączanie przewodów bez użycia specjalnych narzędzi.
- Szeroki zakres ciśnienia roboczego – złącze pracuje stabilnie nawet przy ciśnieniach od -0,95 do 14 bar, dzięki czemu jest uniwersalne w licznych aplikacjach.
- Odporność na korozję – zastosowane materiały gwarantują trwałość oraz ograniczają negatywny wpływ czynników zewnętrznych.
- Możliwość pracy z powietrzem olejonym – złącze jest kompatybilne zarówno z powietrzem suchym, jak i olejonym, zgodnie z normą ISO8573-1:2010.
- Bezpieczeństwo użytkowania – wyraźny niebieski pierścień zwalniający POM umożliwia szybką identyfikację oraz wygodną obsługę.
- Podkładka uszczelniająca, zapewniająca szczelność połączenia gwintowanego.
Typowe zastosowania złącza QSML-M5-3
Złącze QSML-M5-3 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodność i łatwość obsługi – w systemach automatyki przemysłowej, liniach montażowych, precyzyjnych urządzeniach laboratoryjnych, urządzeniach medycznych oraz wszelkich instalacjach pneumatycznych wymagających kompaktowych rozwiązań. Uniwersalna pozycja montażowa pozwala na swobodną integrację z istniejącymi układami.
Wytrzymałość materiałowa i normy
Produkt wykonany jest z materiałów zgodnych z RoHS, co zapewnia bezpieczeństwo użytkowania oraz spełnienie aktualnych wymogów środowiskowych. Połączenie stali nierdzewnej, PBT i POM gwarantuje odporność zarówno na czynniki mechaniczne, jak i chemiczne, a dobrze dobrany uszczelniacz NBR odpowiada za odpowiednie uszczelnienie układu.
