Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Niklowanie, Mosiądz |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 15,5 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G3/8 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 10 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 22 g |
| Wielkość | Standard |
| Wielkość nominalna | od 9 mm |

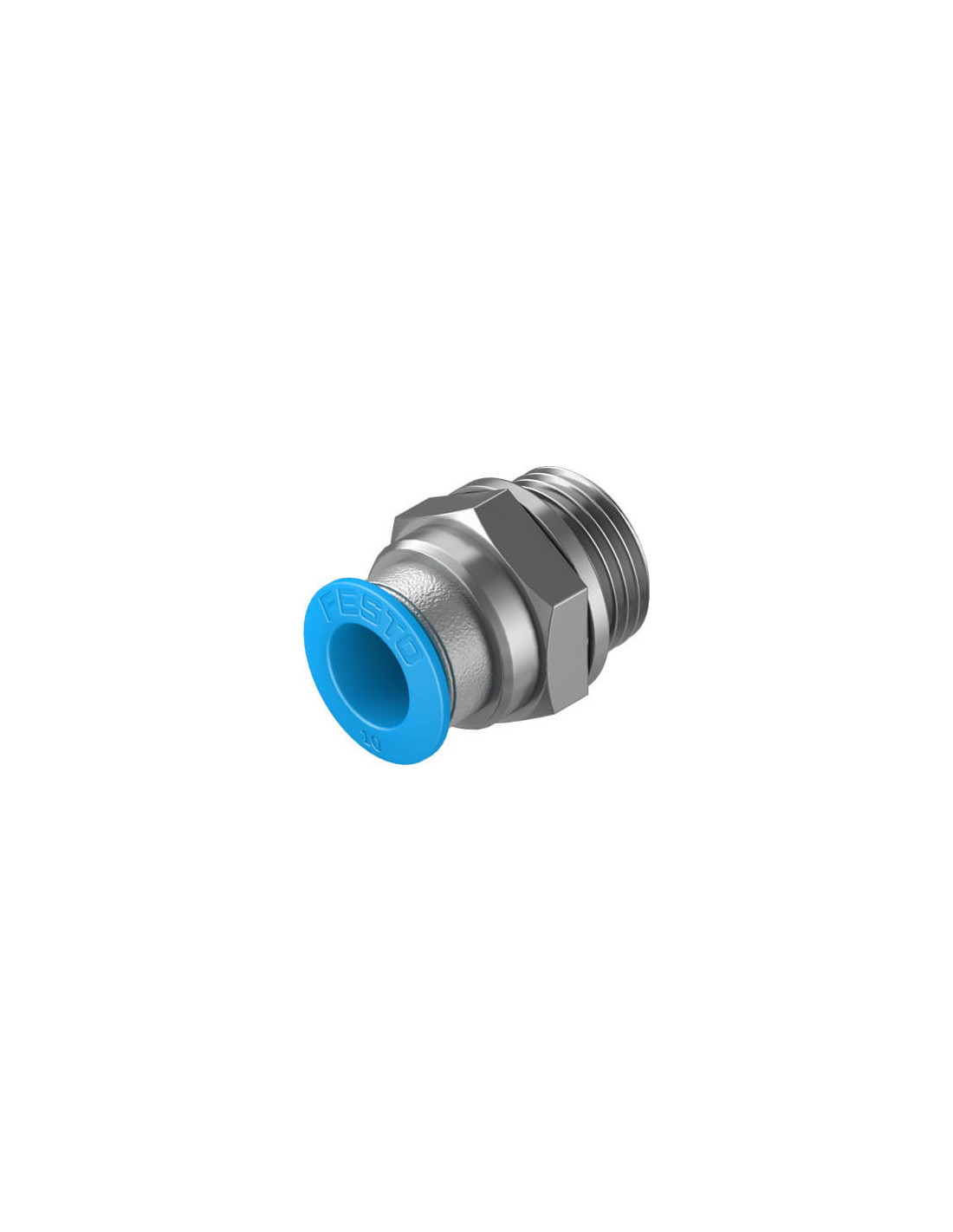

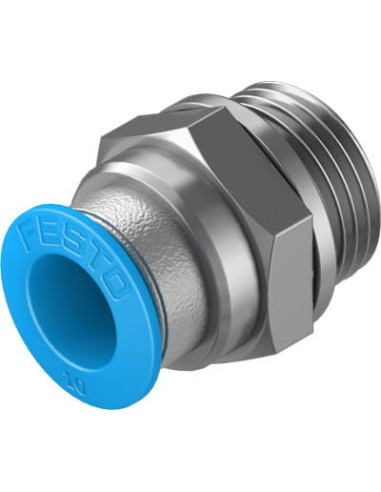

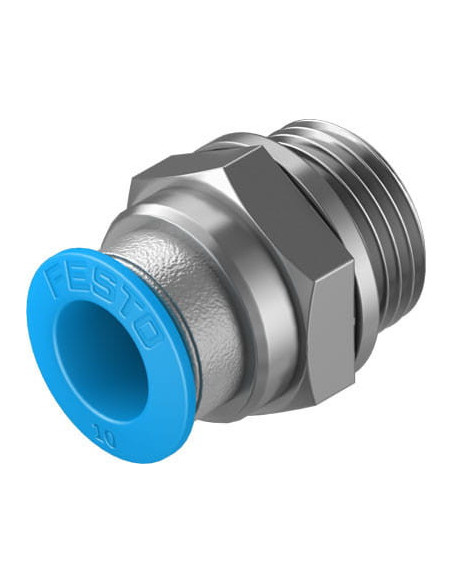

Złącze wtykowe QS-G3/8-10 FESTO – Wysoka jakość połączeń pneumatycznych
Złącze wtykowe QS-G3/8-10 FESTO to niezawodny element przeznaczony do budowy instalacji pneumatycznych, zapewniający trwałe i szczelne połączenie przewodów z gwintowanymi gniazdami. Produkt spełnia wysokie wymagania przemysłowe, doskonale sprawdzając się w automatyce przemysłowej, warsztatach, liniach produkcyjnych oraz wszędzie tam, gdzie konieczne jest szybkie i bezpieczne łączenie przewodów.
Kluczowe zalety złącza wtykowego QS-G3/8-10 FESTO
- Trwały korpus wykonany z niklowanego mosiądzu, zapewniający wysoką odporność na uszkodzenia mechaniczne oraz korozję.
- Prosty i szybki montaż typu „wciśnij/zwolnij” umożliwia wygodną wymianę przewodów i minimalizuje przestoje w pracy instalacji.
- Precyzyjna konstrukcja pozwala na uzyskanie pewnego, szczelnego i trwałego połączenia z przewodem pneumatycznym o średnicy zewnętrznej 10 mm.
- Niebieski pierścień zwalniający zapewnia intuicyjną obsługę oraz szybkie rozłączanie złącza.
- Uniwersalne zastosowanie – możliwość pracy ze sprężonym powietrzem oraz wodą, zgodnie z deklaracją producenta.
- Możliwość pracy z powietrzem olejonym rozszerza zakres potencjalnych zastosowań w przemyśle.
- Wysoki zakres temperatury pracy od -10°C do +80°C, co pozwala na stosowanie złącza w trudnych warunkach środowiskowych.
- Niewielka waga (od 22 g) nie obciąża instalacji i ułatwia montaż w miejscach o ograniczonej przestrzeni.
- Zgodność z normami – spełnia wymagania RoHS oraz wytyczne ISO 8573-1:2010 dla sprężonego powietrza.
Typowe zastosowania złącza wtykowego QS-G3/8-10 FESTO
Złącze pneumatyczne QS-G3/8-10 znajduje szerokie zastosowanie w:
- Przemyśle motoryzacyjnym – linie montażowe, systemy zasilania narzędzi pneumatycznych.
- Automatyce przemysłowej – układy sterowania pneumatycznego oraz siłowniki.
- Maszynach produkcyjnych – szybkie połączenia instalacji sprężonego powietrza oraz wody.
- Warsztatach serwisowych i pracowniach technicznych, gdzie liczy się łatwość i szybkość montażu przewodów.
- Systemach hydrauliki niskociśnieniowej, zgodnych z deklaracją producenta.
Wysoka jakość i wytrzymałość materiałów
Konstrukcja złącza opiera się na najwyższej klasy materiałach – korpus wykonany z niklowanego mosiądzu, elementy blokady ze stali nierdzewnej, a pierścień zwalniający z wytrzymałego tworzywa POM. Uszczelnienia NBR gwarantują długotrwałą szczelność i odporność na czynniki zewnętrzne.
Złącze pneumatyczne QS-G3/8-10 FESTO umożliwia realizację połączeń w wymagających środowiskach z zachowaniem pełnej niezawodności, co przekłada się na efektywność i bezpieczeństwo pracy całej instalacji.
