Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Niklowanie, Mosiądz |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 15,5 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G3/8 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 8 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 22 g |
| Wielkość | Standard |
| Wielkość nominalna | od 7 mm |

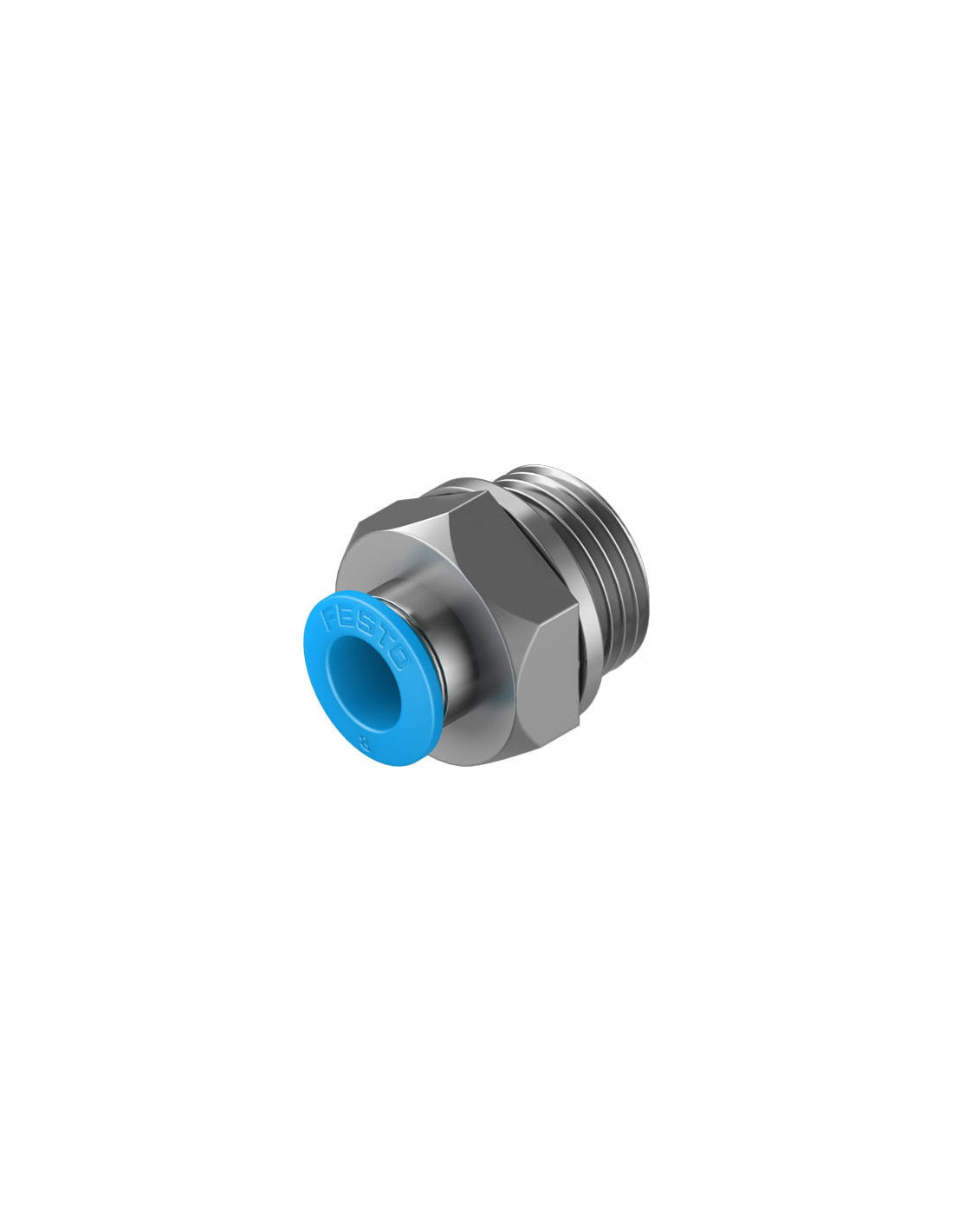

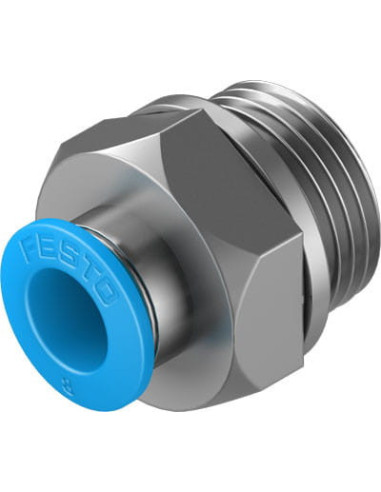

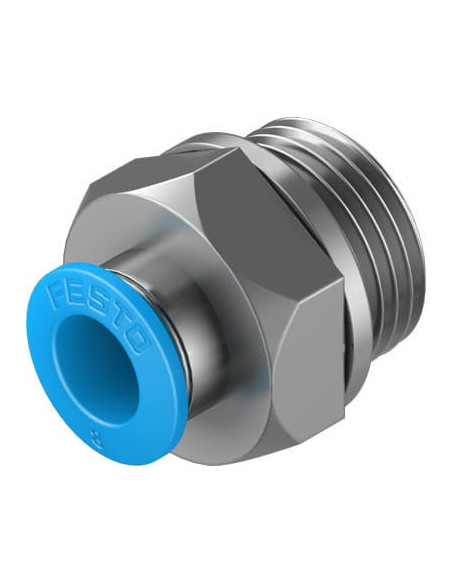

Złącze wtykowe QS-G3/8-8 FESTO – uniwersalne rozwiązanie do pneumatyki
Złącze wtykowe QS-G3/8-8 FESTO, oznaczone kodem produktu FESTO-186100, to wysokiej jakości element pneumatyczny przeznaczony do szybkiego i bezpiecznego łączenia przewodów w instalacjach sprężonego powietrza lub wody. Dzięki zastosowaniu standardowego gwintu G3/8 oraz szybkozłącza dostosowanego do węża o średnicy zewnętrznej 8 mm, produkt umożliwia elastyczne aranżowanie tras przewodów oraz łatwe wykonywanie instalacji bez użycia specjalistycznych narzędzi.
Budowa i materiały – trwałość oraz odporność na warunki pracy
Korpus złącza wykonany jest z mosiądzu niklowanego, co zapewnia wysoką odporność na ścieranie, korozję oraz długą żywotność produktu, nawet w trudnych warunkach przemysłowych. Elementy blokujące wykonane są z nierdzewnej stali wysokostopowej, a solidny, niebieski pierścień zwalniający z tworzywa POM umożliwia prostą i szybką obsługę. Uszczelnienia przewodów z NBR gwarantują szczelność połączenia zarówno w przypadku powietrza, jak i wody.
Typowe zastosowania złącza QS-G3/8-8 FESTO
Złącze wtykowe QS-G3/8-8 jest szeroko stosowane w:
- Instalacjach pneumatycznych – łączenie przewodów sprężonego powietrza w automatyce przemysłowej.
- Układach magazynowych i produkcyjnych – w systemach zasilania narzędzi pneumatycznych i urządzeń technologicznych.
- Automatyce wodnej – stosowaniu z wodą zgodnie z deklaracją producenta.
- Zespołach urządzeń pakujących, sortujących oraz w maszynach przemysłowych.
- Systemach wymagających łatwego i szybkiego serwisowania – możliwość wielokrotnego montażu i demontażu połączenia.
Złącze zaprojektowano z myślą o uniwersalnym montażu w dowolnej pozycji oraz pewnym łączeniu przewodów o szerokim zakresie parametrów roboczych (ciśnienie, temperatura, typ medium).
Zalety i cechy wyróżniające szybkozłącze QS-G3/8-8 FESTO
- Szybkoinstalacyjny typ połączenia – mechanizm typu wciśnij/zwolnij umożliwia sprawną konfigurację instalacji.
- Duży zakres temperatur pracy – od -10 do 80°C, co rozszerza możliwości zastosowania.
- Kompatybilność z olejonym sprężonym powietrzem, podwyższająca funkcjonalność w różnorodnych aplikacjach.
- Niska masa własna – produkt waży zaledwie 22 g.
- Solidna szczelność – dzięki precyzyjnej konstrukcji i wysokojakościowym uszczelnieniom.
- Zgodność z normami RoHS – przyjazne dla środowiska rozwiązanie.
Złącze wtykowe QS-G3/8-8 FESTO to gwarancja trwałego, szczelnego i niezawodnego połączenia w systemach pneumatycznych i wodnych, zarówno w warunkach przemysłowych, jak i w zastosowaniach laboratoryjnych czy warsztatowych.
