Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Mosiądz, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 9 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/4 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 10 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 21 g |
| Wielkość | Standard |
| Wielkość nominalna | od 8,5 mm |

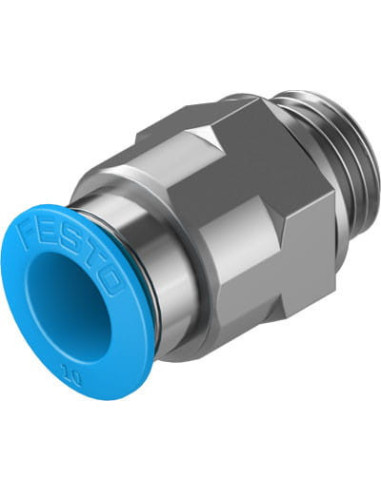

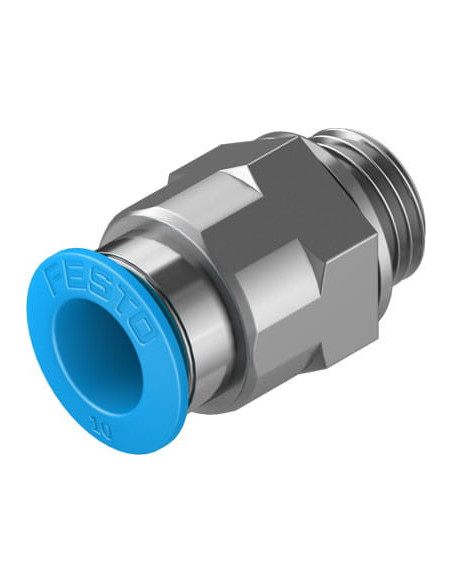

Złącze wtykowe QS-G1/4-10 FESTO – niezawodne rozwiązanie pneumatyczne
Złącze wtykowe QS-G1/4-10 marki FESTO to wysokiej jakości element pneumatyczny, przeznaczony do szybkiego i pewnego łączenia przewodów o średnicy zewnętrznej 10 mm z instalacjami wyposażonymi w gwint G1/4. Optymalnie sprawdza się zarówno w układach przemysłowych, jak i w nowoczesnych systemach automatyki, zapewniając bezawaryjne i szczelne połączenie.
Najważniejsze zalety złącza wtykowego QS-G1/4-10
- Wytrzymała konstrukcja – wykonanie z mosiądzu niklowanego gwarantuje odporność na uszkodzenia mechaniczne oraz czynniki zewnętrzne.
- Niska podatność na korozję – dzięki zastosowaniu wysokostopowej stali nierdzewnej w elementach blokujących przewód oraz zgodności z klasą CRC 1.
- Szybki montaż typu „wciśnij/zwolnij” – ułatwia instalację oraz wymianę przewodów bez konieczności użycia narzędzi specjalistycznych.
- Szeroki zakres temperatur pracy – stabilność działania w temperaturach od -10°C do 80°C.
- Możliwość montażu w dowolnej pozycji – ułatwia integrację z różnorodnymi układami pneumatycznymi.
- Bezpieczeństwo i trwałość – zastosowanie uszczelnień z materiału NBR oraz pierścienia zwalniającego z tworzywa POM zapewnia szczelność połączenia.
Typowe zastosowania i kompatybilność złącza pneumatycznego FESTO QS-G1/4-10
Złącze pneumatyczne QS-G1/4-10 FESTO znajduje szerokie zastosowanie w:
- systemach automatyki przemysłowej
- maszynach produkcyjnych
- instalacjach sprężonego powietrza
- systemach wodnych, zgodnych z deklaracją producenta
- systemach robotyki oraz technologii pakowania
Uniwersalność przyłączenia gwintowanego G1/4 oraz szybkozłącznego połączenia do przewodów o średnicy 10 mm sprawia, że QS-G1/4-10 doskonale sprawdza się zarówno w nowych instalacjach, jak i w przypadku modernizacji już istniejących systemów.
Odporność i bezpieczeństwo użytkowania – złącze FESTO QS-G1/4-10
Wysoka odporność na standardowe czynniki przemysłowe oraz możliwość stosowania zarówno ze sprężonym powietrzem, jak i wodą (zgodnie z wytycznymi producenta) zwiększa funkcjonalność tego złącza. Produkt jest zgodny z normami bezpieczeństwa RoHS, co potwierdza jego bezpieczeństwo użytkowania w środowiskach produkcyjnych.
