Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny R1/8 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Typ uszczelnienia gwintu | Taśma uszczel. |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 10 g |
| Wielkość | Standard |
| Wielkość nominalna | od 2,8 mm |

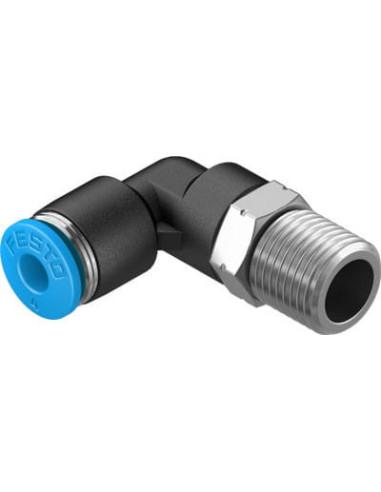

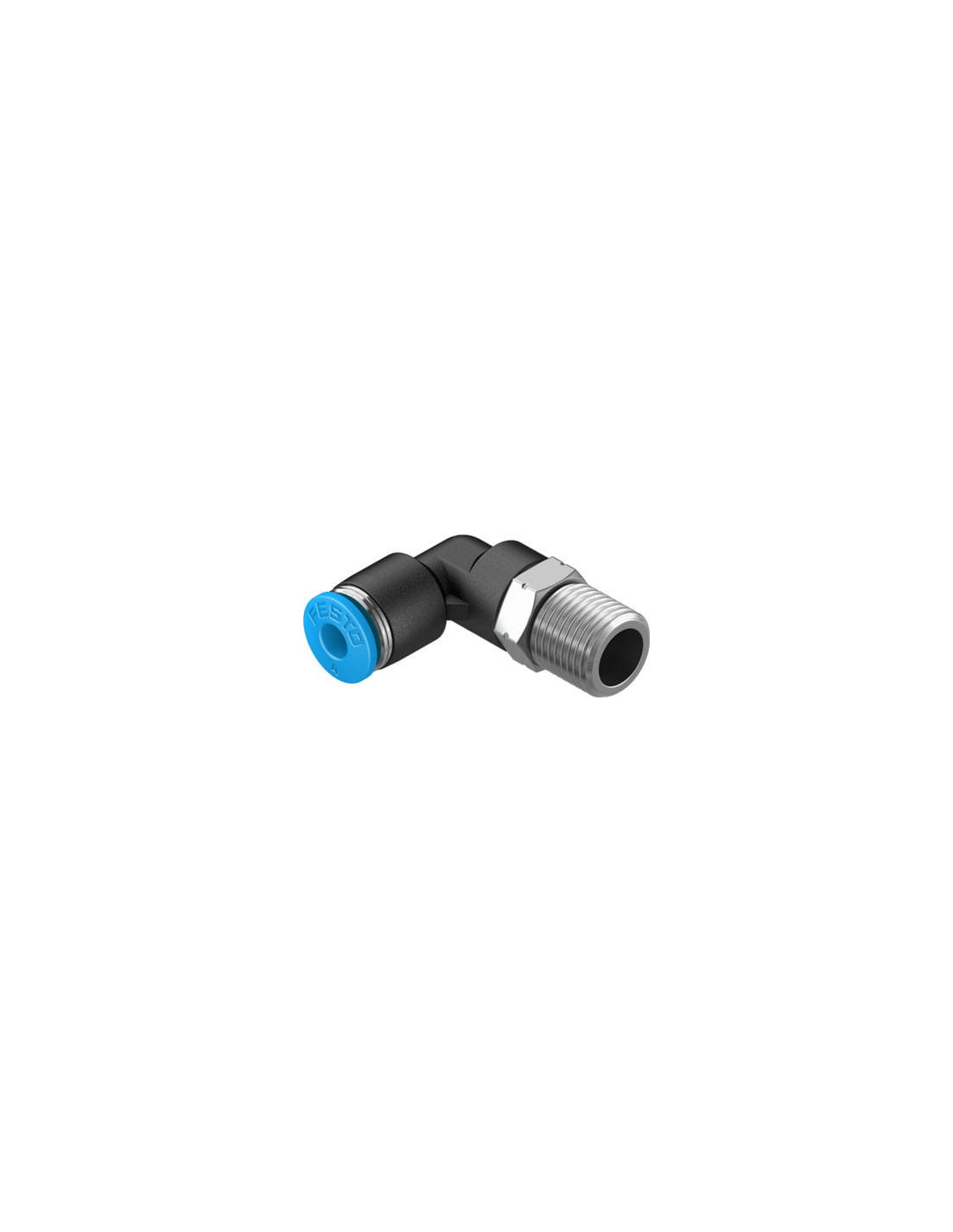

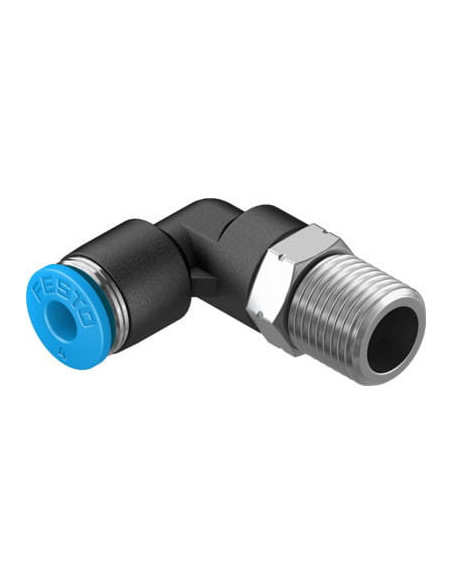

Złącze wtykowe kątowe QSL-1/8-4 FESTO – Wytrzymałe połączenie pneumatyczne
Złącze wtykowe QSL-1/8-4 FESTO to zaawansowane rozwiązanie do szybkiego i niezawodnego łączenia elementów pneumatycznych. Konstrukcja typu wciśnij/zwolnij umożliwia błyskawiczny montaż i demontaż przewodów o średnicy zewnętrznej 4 mm bez potrzeby stosowania specjalistycznych narzędzi. Elastyczność montażowa pozwala na dowolną pozycję zabudowy, co czyni produkt uniwersalnym elementem w każdej instalacji pneumatycznej.
Typowe zastosowanie złącza QSL-1/8-4 FESTO
Złącze sprawdza się doskonale w automatyce przemysłowej, systemach zasilania sprężonym powietrzem, instalacjach wodnych oraz przy produkcji maszyn. Dzięki odporności na szeroki zakres temperatur i wysokim parametrom pracy jest wykorzystywane m.in. w:
- instalacjach pneumatycznych dla maszyn i urządzeń produkcyjnych
- systemach dozujących oraz sterujących
(linie montażowe, robotyka, linie pakujące) - automatyce budynkowej i urządzeniach laboratoryjnych
- układach rozprowadzania wody zgodnie z zaleceniami producenta
Zalety złącza wtykowego kątowego FESTO
Wysoka wytrzymałość mechaniczna oraz niezawodność działania idą w parze z jakością użytych materiałów, takich jak:
- Stal nierdzewna w elementach blokady przewodu – odporność na zużycie i korozję
- Obudowa z PBT – trwałość i odporność na uszkodzenia mechaniczne
- Pierścień zwalniający z POM – łatwość użytkowania i rozłączania połączeń
- Uszczelnienia z NBR – szczelność i długotrwała eksploatacja nawet przy zmianach ciśnienia
Produkt jest zgodny z normą RoHS i spełnia wymogi stosowania przy sprężonym powietrzu zgodnie z ISO 8573-1:2010. Możliwe jest jego użycie zarówno w instalacjach z powietrzem olejowym, jak i w niektórych aplikacjach wodnych (szczegóły na stronie producenta).
Złącze pneumatyczne z gwintem R1/8 i szybkozłączką 4 mm – bezpieczeństwo oraz uniwersalność
Dzięki gwintowi zewnętrznemu R1/8 oraz szybkozłączce na przewód 4 mm, QSL-1/8-4 FESTO integruje się z typowymi instalacjami pneumatycznymi i pozwala na szybkie oraz szczelne połączenie. Niebieski pierścień zwalniający ułatwia identyfikację i obsługę w serwisie.
Odpowiedni dobór materiałów, kompaktowa budowa oraz sprawdzony mechanizm działania sprawiają, że złącze wtykowe kątowe FESTO jest doskonałym wyborem do zastosowań, gdzie wymagana jest niezawodność i bezpieczeństwo pracy w trudnych warunkach przemysłowych.
