Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 100 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Stal, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 0,48 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M3 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 55 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 2,4 g |
| Wielkość | Mini |
| Wielkość nominalna | od 1,1 mm |

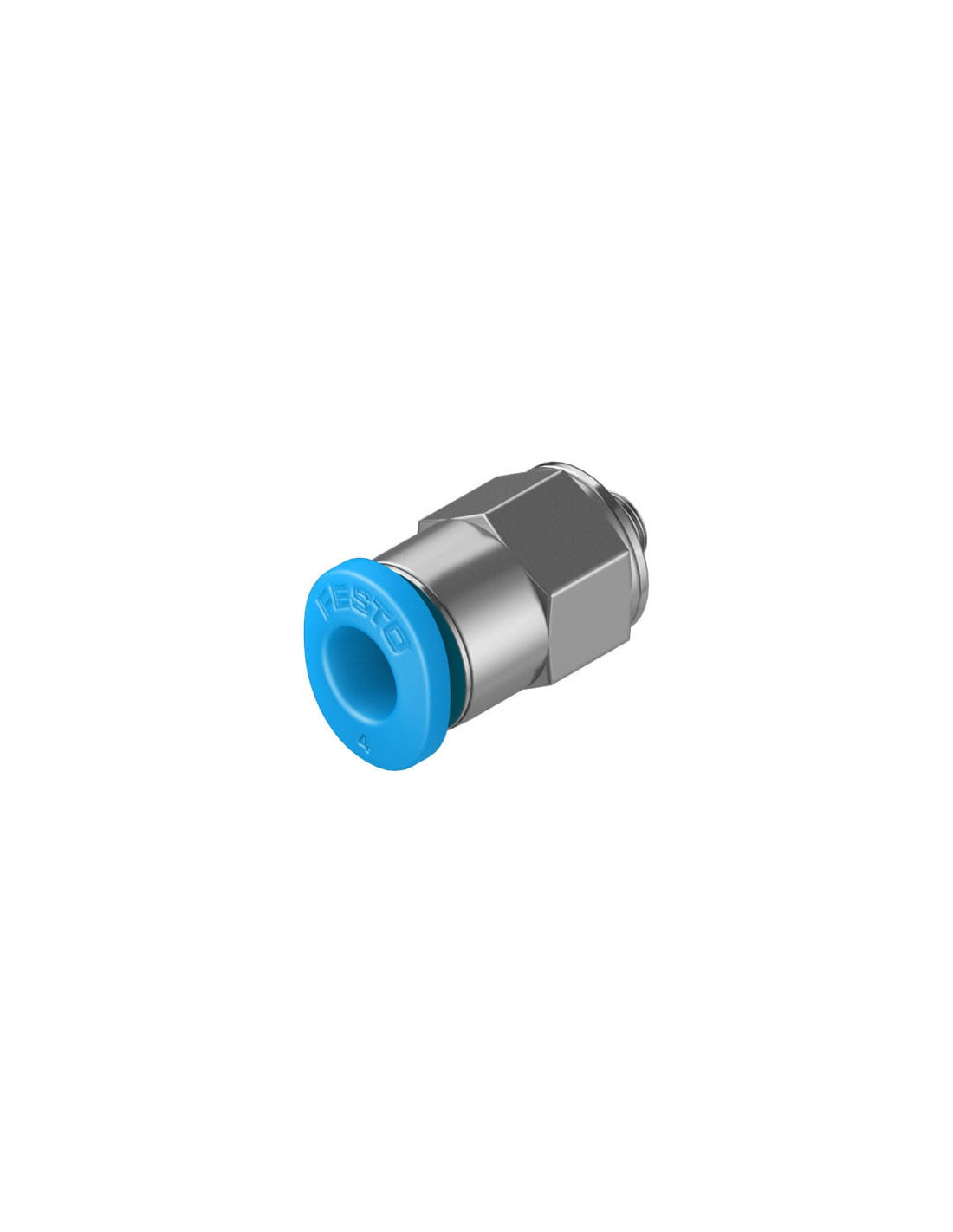

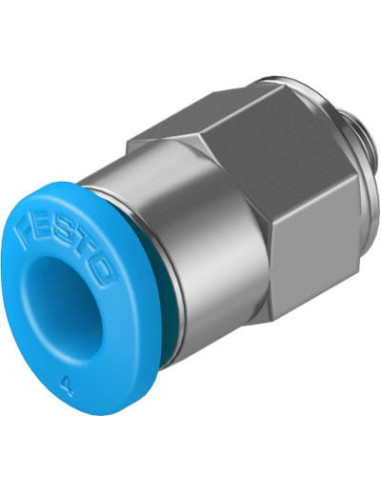

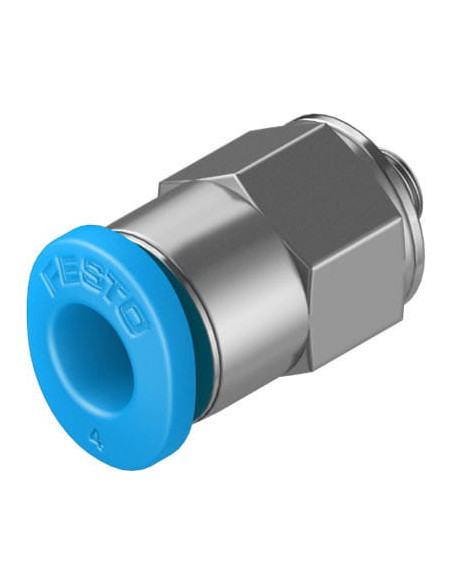

Złącze wtykowe QSM-M3-4-100 FESTO – Złącze pneumatyczne M3 do przewodu o średnicy 4 mm
Złącze wtykowe QSM-M3-4-100 marki FESTO to miniaturowe złącze pneumatyczne przeznaczone do szybkiego i szczelnego łączenia instalacji pneumatycznych z przewodami o średnicy zewnętrznej 4 mm oraz gwintem zewnętrznym M3. Dzięki zastosowaniu technologii typu „wciśnij/zwolnij” montaż i demontaż przewodów jest wyjątkowo prosty i wygodny.
Zastosowania złącza pneumatycznego QSM-M3-4-100
Złącza wtykowe FESTO doskonale sprawdzają się w aplikacjach wymagających kompaktowych rozwiązań, gdzie liczy się szybki montaż, maksymalna szczelność oraz niezawodność działania. Najczęściej są wykorzystywane w:
- układach automatyki przemysłowej,
- maszynach i liniach produkcyjnych,
- robotyce,
- precyzyjnych narzędziach oraz urządzeniach laboratoryjnych,
- systemach dozujących,
- instalacjach sprężonego powietrza o ograniczonej przestrzeni montażowej.
Główne zalety złącza wtykowego FESTO QSM-M3-4-100
- Kompaktowa konstrukcja – idealna do małych przestrzeni montażowych.
- Trwałe materiały – korpus z niklowanej stali, elementy blokady ze stali nierdzewnej oraz pierścień z wytrzymałego tworzywa POM.
- Szeroki zakres temperatur pracy – od -10 do 80°C, co pozwala na zastosowanie w różnych warunkach środowiskowych.
- Bezpieczeństwo i szczelność – uszczelnienie NBR oraz podkładka uszczelniająca gwint gwarantują brak nieszczelności w instalacji.
- Uniwersalne zastosowanie – kompatybilność z powietrzem olejonym oraz systemami zgodnymi z ISO8573-1:2010.
- Łatwość obsługi – szybkozłącze typu push-in umożliwia szybkie podłączanie i odłączanie przewodów bez użycia narzędzi.
Przeznaczenie i możliwości zastosowania złącza QSM-M3-4-100 FESTO
Produkt QSM-M3-4-100 to wydajne, niezawodne i miniaturowe złącze pneumatyczne do profesjonalnych zastosowań przemysłowych i laboratoryjnych. Może być wykorzystywane w aplikacjach, gdzie wymagana jest wysoka precyzja oraz ograniczona przestrzeń montażowa, m.in. w automatyzacji procesów, sterowaniu pneumatycznym, przemyśle spożywczym, farmaceutycznym, elektronicznym oraz wszędzie tam, gdzie liczy się długotrwała, bezawaryjna praca z zachowaniem wysokiej szczelności połączeń.
Złącze wtykowe QSM-M3-4-100 FESTO stanowi doskonały wybór dla specjalistów ceniących wysoką jakość, trwałość i komfort montażu w wymagających aplikacjach pneumatycznych.
