Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 100 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 7 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/8 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 6 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 14 g |
| Wielkość | Standard |
| Wielkość nominalna | od 4,2 mm |

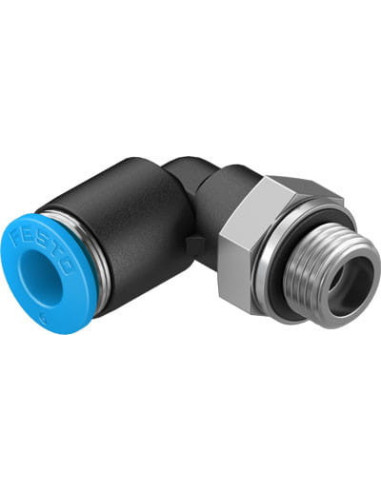

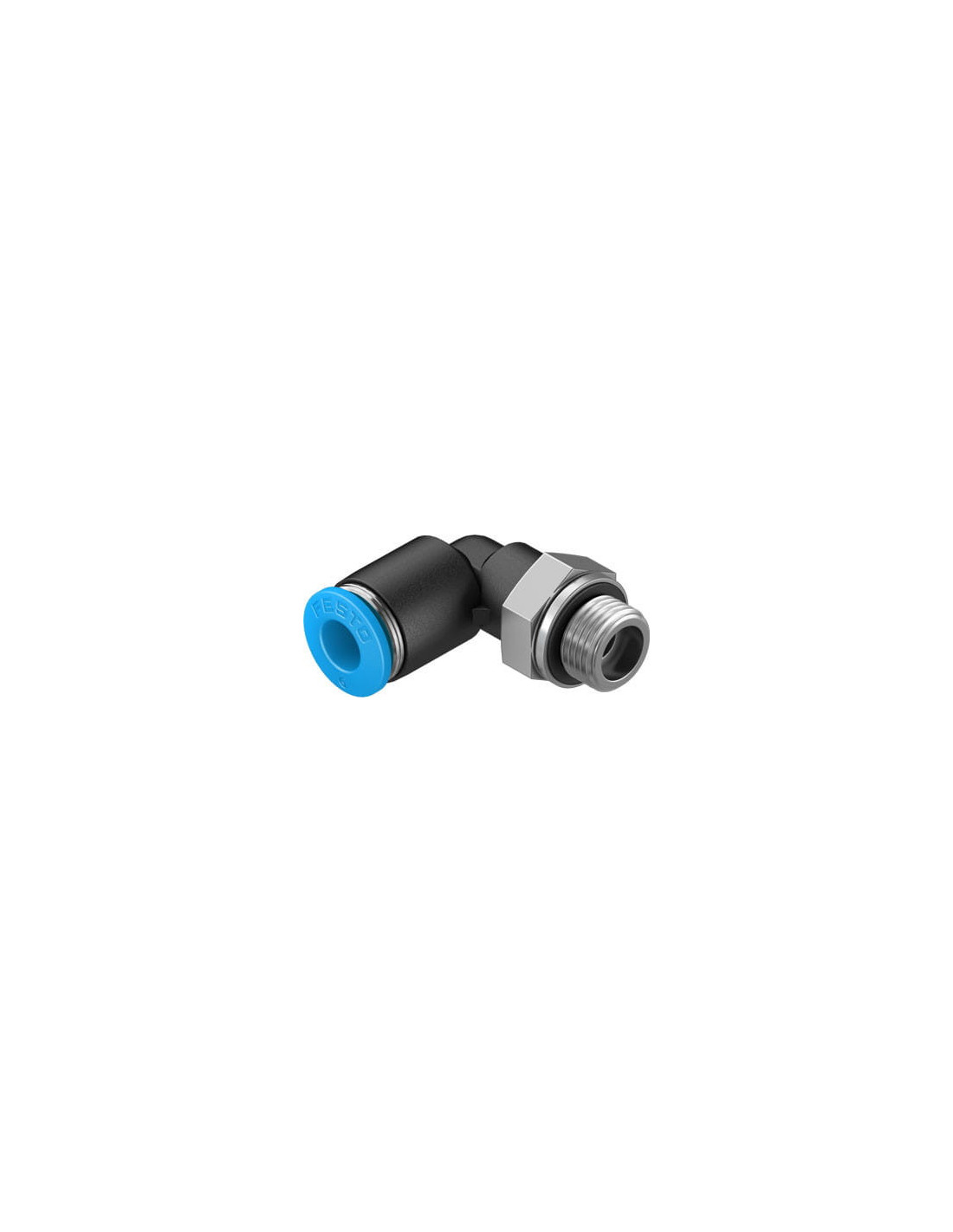

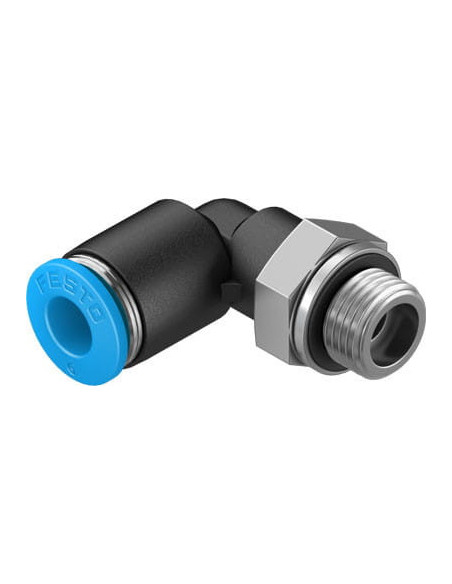

Złącze wtykowe kątowe FESTO QSL-G1/8-6-100 – Pneumatyka przemysłowa
Złącze wtykowe FESTO QSL-G1/8-6-100 to wysokiej jakości element pneumatyczny, który doskonale sprawdza się w układach sprężonego powietrza, wymagających szybkich i szczelnych połączeń przewodów o średnicy zewnętrznej 6 mm z instalacją wyposażoną w gwint G1/8. Konstrukcja typu wciśnij/zwolnij gwarantuje łatwy i szybki montaż oraz demontaż, co znacząco przyspiesza prace serwisowe i modernizacyjne.
Budowa i materiały – gwarancja trwałości
Złącze zostało wykonane z odpornych na korozję materiałów: korpus z wytrzymałego tworzywa PBT, pierścień zwalniający z POM oraz elementy blokujące przewód ze stali nierdzewnej. Niebieski pierścień zwalniający ułatwia identyfikację oraz obsługę produktu. Uszczelnienie z NBR zapewnia szczelność pracy nawet przy zmiennych warunkach atmosferycznych oraz agresywnych czynnikach w środowisku roboczym.
Typowe zastosowania złącza wtykowego FESTO QSL-G1/8-6-100
Złącze wtykowe FESTO znajduje szerokie zastosowanie w instalacjach pneumatycznych maszyn i urządzeń przemysłowych, w automatyce przemysłowej, systemach transportu pneumatycznego oraz w systemach wodnych (zgodnie z deklaracją producenta). Produkt jest kompatybilny ze sprężonym powietrzem zgodnym z normą ISO8573-1:2010, a także umożliwia pracę z powietrzem olejonym.
- Szybkie i szczelne połączenie przewodu ⌀6 mm z gwintem G1/8
- Uniwersalne zastosowanie w instalacjach automatyki przemysłowej oraz maszynach produkcyjnych
- Możliwość dowolnej pozycji montażu
- Wysoka odporność na czynniki zewnętrzne i uszkodzenia mechaniczne
- Możliwość pracy w zakresie temperatur od -10 do 80°C
Zalety złącza wtykowego kątowego FESTO QSL-G1/8-6-100
Złącze charakteryzuje się wysoką szczelnością oraz szybkim i łatwym montażem dzięki innowacyjnej konstrukcji push-in. Produkt posiada niską klasę odporności na korozję (CRC 1), co pozwala na stosowanie go w standardowych warunkach przemysłowych. Na uwagę zasługuje także spełnianie norm RoHS, co gwarantuje wykorzystanie bezpiecznych materiałów w procesach produkcyjnych.
- Kątowa konstrukcja umożliwia montaż w trudno dostępnych miejscach
- Uszczelnienie gwintu realizowane za pomocą podkładki uszczelniającej
- Możliwość pracy w instalacjach wodnych (zgodnie z wymaganiami producenta)
- Trwała konstrukcja i odporność mechaniczna dzięki zastosowaniu wysokogatunkowych materiałów
FESTO QSL-G1/8-6-100 – pewność działania w instalacjach pneumatycznych
Produkt jest przeznaczony do profesjonalnych zastosowań przemysłowych, gdzie kluczowe jest szybkie, pewne i szczelne połączenie przewodów pneumatycznych. Złącze kątowe FESTO stanowi optymalne rozwiązanie wszędzie tam, gdzie liczy się niezawodność i długotrwała eksploatacja systemów automatyki.
