Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Mosiądz, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 9 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/4 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 6 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 13 g |
| Wielkość | Standard |
| Wielkość nominalna | od 4,2 mm |

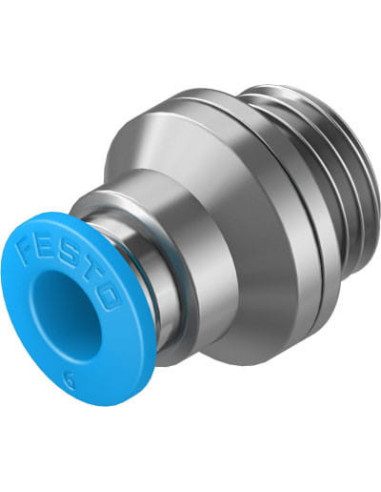

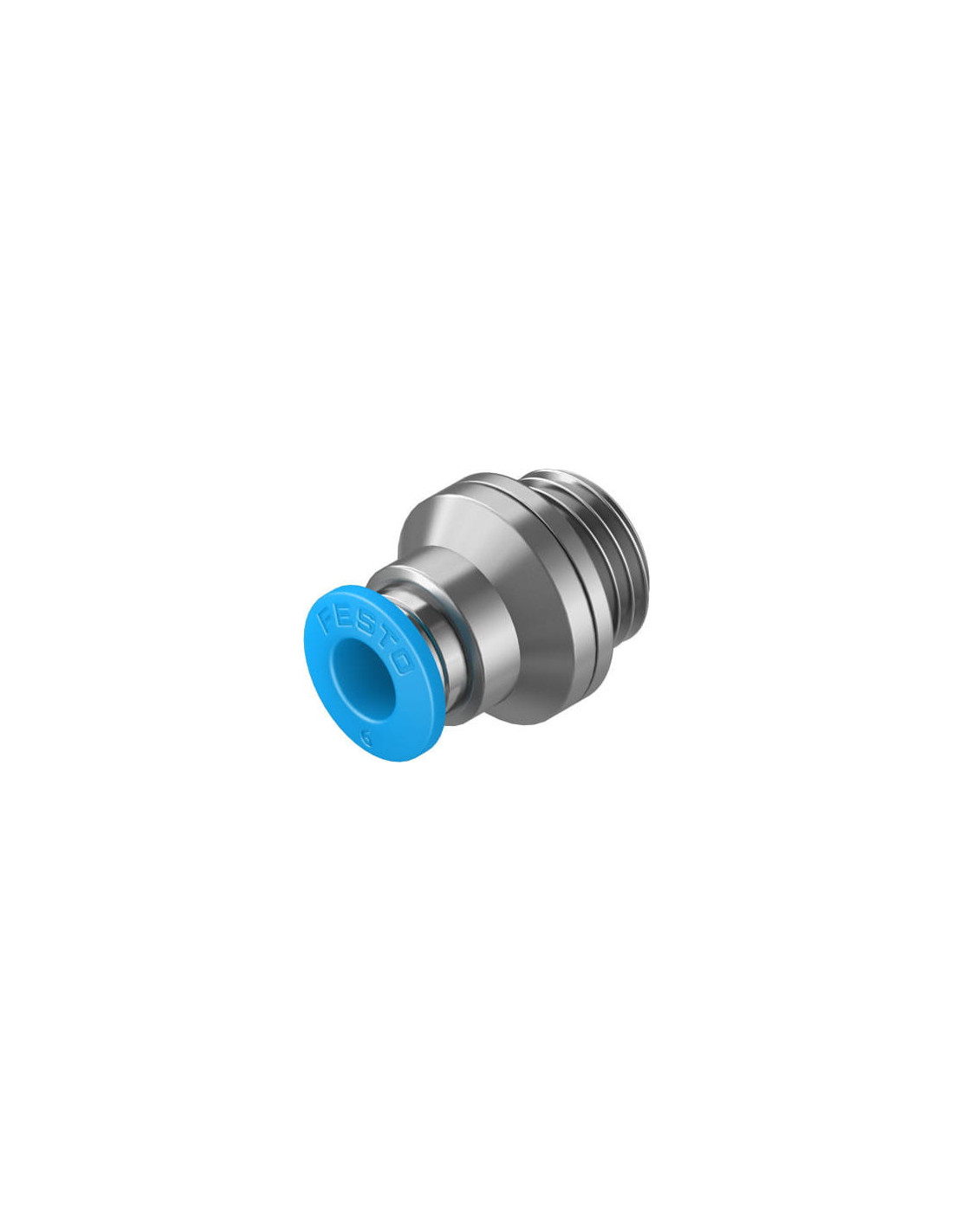

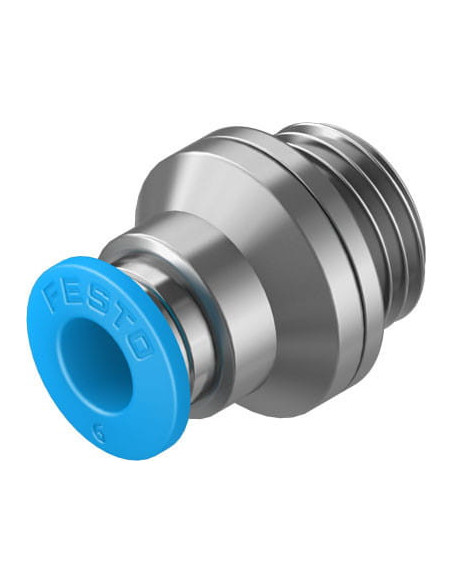

QS-G1/4-6-I FESTO – Złącze wtykowe dla instalacji pneumatycznych
Złącze wtykowe QS-G1/4-6-I firmy FESTO to element złączny wysokiej klasy, przeznaczony do szybkozłącznych połączeń w systemach pneumatycznych. Dzięki solidnej konstrukcji i trwałym materiałom, złącze to znajduje szerokie zastosowanie w branżach przemysłowych, automatyce oraz serwisie maszyn.
Najważniejsze właściwości złącza QS-G1/4-6-I FESTO
- Szybkozłącze – umożliwia błyskawiczny i pewny montaż oraz demontaż przewodów.
- Przyłącze G1/4 – gwint zewnętrzny oraz wlot pod przewód o średnicy 6 mm zapewniają uniwersalność i kompatybilność z popularnymi instalacjami pneumatycznymi.
- Obudowa niklowana z mosiądzu oferuje wysoką odporność na korozję oraz trwałość mechaniczną.
- Pierścień zwalniający w kolorze niebieskim, wykonany z wytrzymałego tworzywa POM – gwarantuje łatwą identyfikację i wygodną obsługę.
- Uszczelnienia z NBR zapewniają szczelność połączenia nawet w wymagających warunkach eksploatacyjnych.
- Możliwość pracy z powietrzem sprężonym oraz, zgodnie z deklaracją producenta, także z wodą.
- Szeroki zakres temperatur pracy: od -10°C do +80°C.
- Uniwersalna pozycja montażu – umożliwia dowolną konfigurację w instalacji.
Zalety zastosowania złącza wtykowego FESTO QS-G1/4-6-I
Wysoka szczelność oraz odporność na ciśnienia robocze (do 14 bar) sprawiają, że złącze nadaje się do większości aplikacji przemysłowych. Łatwa obsługa umożliwia szybkie podłączanie i rozłączanie przewodów bez potrzeby użycia specjalistycznych narzędzi. Kompaktowa budowa pozwala na montaż w miejscach o ograniczonej przestrzeni.
Typowe zastosowania złącza QS-G1/4-6-I
- Instalacje pneumatyczne w liniach produkcyjnych
- Automatyka przemysłowa oraz robotyka
- Maszyny i urządzenia wymagające szybkiego podłączania przewodów
- Systemy zasilania sprężonym powietrzem w laboratoriach oraz warsztatach
Złącze FESTO QS-G1/4-6-I spełnia wymagania norm ISO oraz jest zgodne z dyrektywą RoHS, zapewniając bezpieczeństwo i ekologiczne użytkowanie. To rozwiązanie łączy trwałość, niezawodność i łatwość montażu w nowoczesnych i modernizowanych instalacjach pneumatycznych.
