Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 100 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny R1/8 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Typ uszczelnienia gwintu | Taśma uszczel. |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 10 g |
| Wielkość | Standard |
| Wielkość nominalna | od 2,8 mm |

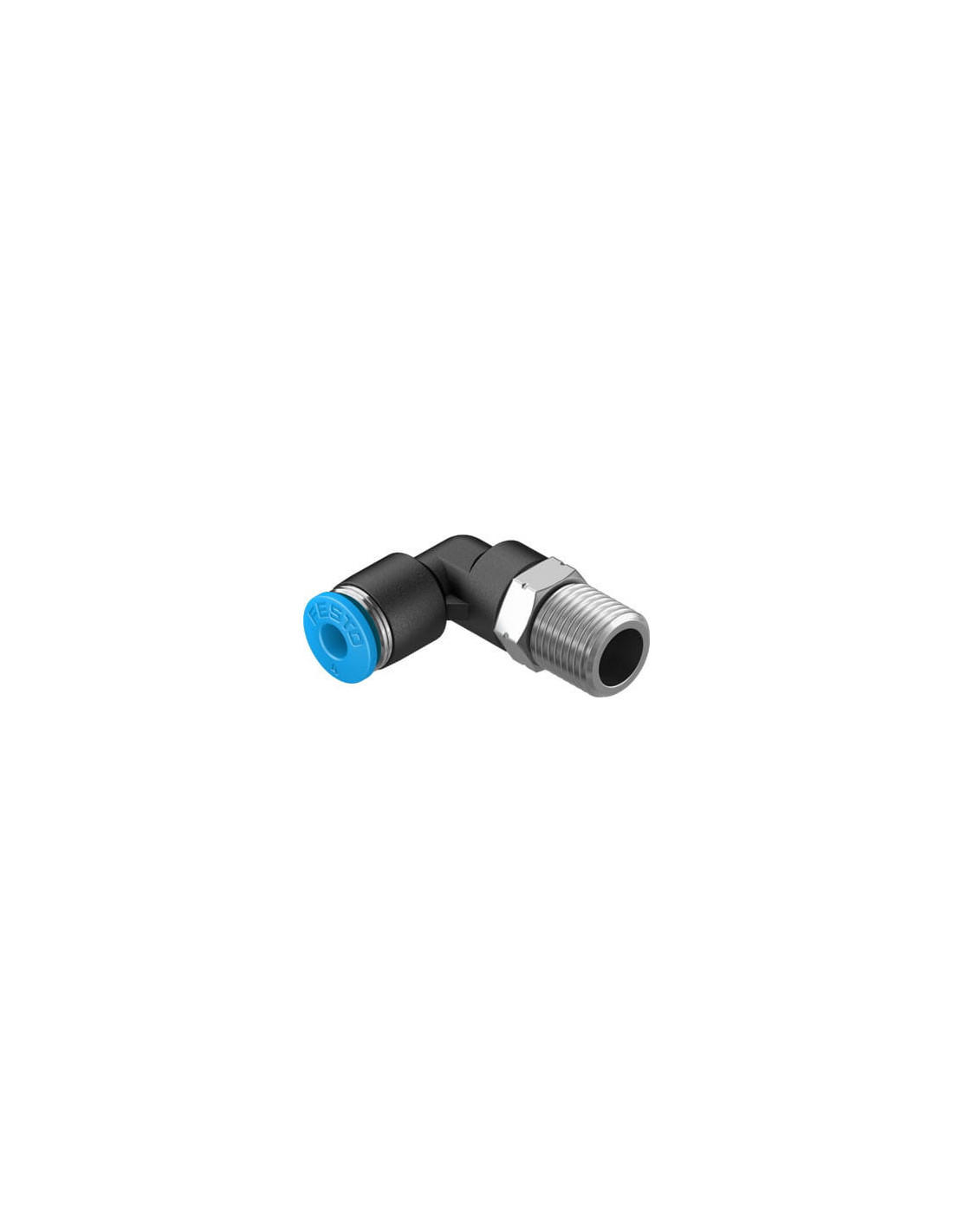

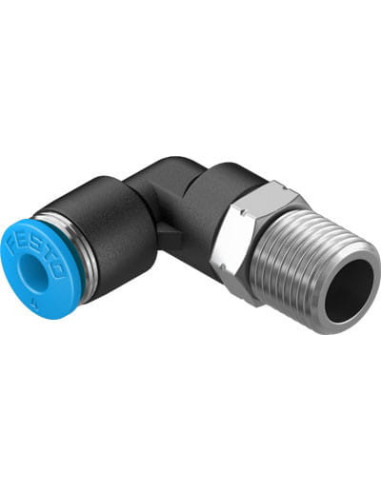

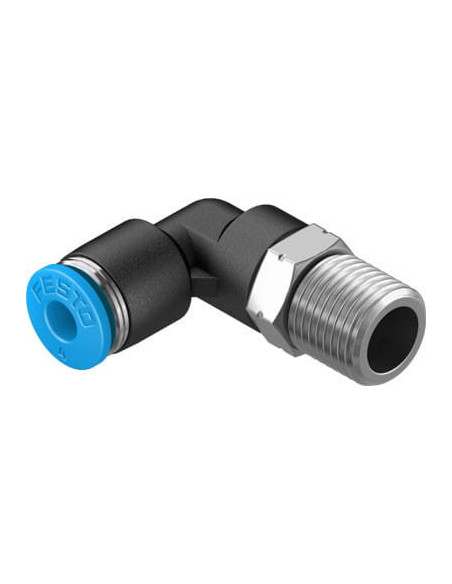

Złącze wtykowe kątowe FESTO QSL-1/8-4-100 – Gwint zewnętrzny R1/8, przewód 4 mm
Złącze wtykowe FESTO QSL-1/8-4-100 to wysokiej jakości element pneumatyczny, przeznaczony do szybkiego i szczelnego łączenia przewodów pneumatycznych o średnicy zewnętrznej 4 mm z instalacją wyposażoną w przyłącze gwintowane R1/8. Dzięki kompaktowej, kątowej konstrukcji typu wciśnij/zwolnij, złącze umożliwia estetyczny i wygodny montaż nawet w miejscach o ograniczonej przestrzeni.
Najważniejsze zalety złącza pneumatycznego FESTO QSL-1/8-4-100
- Łatwy i szybki montaż – konstrukcja umożliwia bezpieczne oraz błyskawiczne łączenie i rozłączanie przewodów
- Wysoka szczelność – zapewnia pewne połączenie nawet przy dużych wahaniach ciśnienia oraz temperatury
- Odporność na korozję – elementy blokujące przewód wykonane są z wysokostopowej, nierdzewnej stali
- Wytrzymałość mechaniczna – obudowa z tworzywa PBT oraz pierścień zwalniający z trwałego POM
- Uniwersalność zastosowania – możliwość pracy zarówno na sprężonym powietrzu (wg ISO8573-1:2010 [7:-:-]), jak i wodzie (zgodnie z deklaracją producenta), a także obsługa powietrza olejonego
- Bezpieczeństwo użytkowania – stosowanie materiałów zgodnych z RoHS oraz szczelne uszczelnienie gwintu taśmą
- Dowolna pozycja montażu – możliwość zainstalowania w praktycznie dowolnym układzie pneumatycznym
Typowe zastosowanie złącza wtykowego FESTO QSL-1/8-4-100
Złącze wtykowe kątowe jest przeznaczone do stosowania w systemach automatyki przemysłowej, instalacjach maszyn i urządzeń pneumatycznych, liniach produkcyjnych oraz wszędzie tam, gdzie istnieje potrzeba łatwego i szybkiego połączenia przewodów pneumatycznych. Sprawdza się także w aplikacjach wymagających częstych zmian konfiguracji układu lub przeglądów technicznych.
Konstrukcja i materiał wykonania – trwałość i niezawodność
Obudowa z PBT zapewnia odporność na uszkodzenia mechaniczne i stabilność wymiarową. Stal nierdzewna w elementach blokujących chroni przed korozją, natomiast pierścień zwalniający z POM umożliwia sprawne i wielokrotne użytkowanie. Uszczelnienie z NBR gwarantuje wytrzymałość na różne media robocze.
Podsumowanie – Złącze FESTO QSL-1/8-4-100 do instalacji pneumatycznych
Wybierając złącze wtykowe FESTO QSL-1/8-4-100, można liczyć na niezawodne i szybkie połączenie przewodów pneumatycznych do zastosowań profesjonalnych w przemyśle, warsztatach i instalacjach automatyki. Jego solidna budowa, odporność na warunki pracy oraz prosta obsługa to najważniejsze atuty tego złącza.
