Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Mosiądz, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny R1/4 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 12 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Typ uszczelnienia gwintu | Taśma uszczel. |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 37 g |
| Wielkość | Standard |
| Wielkość nominalna | od 8,5 mm |

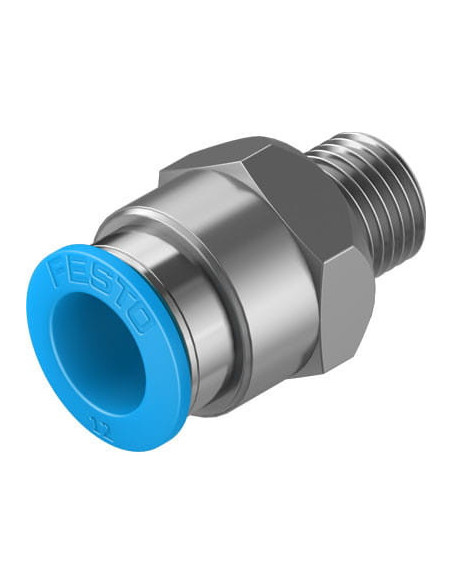

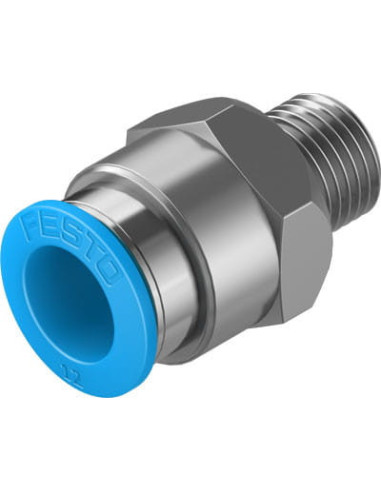

Złącze wtykowe QS-1/4-12 FESTO – Niezawodne szybkozłącze pneumatyczne
Złącze wtykowe QS-1/4-12 FESTO to element armatury pneumatycznej, który umożliwia szybkie i pewne łączenie przewodów pneumatycznych z układami sterowania oraz maszynami przemysłowymi. Dzięki wysokiej jakości wykonania oraz technologii typu „wciśnij/zwolnij” gwarantuje wygodny montaż i odporność na uszkodzenia mechaniczne.
Budowa i materiały – trwałość oraz bezpieczeństwo
Konstrukcja złącza opiera się na niklowanym mosiądzu oraz elementach ze stali nierdzewnej wysokostopowej, co zapewnia długą żywotność oraz odporność na korozję. Niebieski pierścień zwalniający wykonany z tworzywa POM charakteryzuje się dobrą wytrzymałością na obciążenia mechaniczne. Uszczelnienia z NBR zapewniają szczelność i bezpieczeństwo użytkowania zarówno w środowiskach przemysłowych, jak i warsztatowych.
Uniwersalne zastosowania złączek QS-1/4-12 FESTO
- Pneumatyczne linie zasilające w zakładach produkcyjnych
- Systemy automatyki przemysłowej
- Aplikacje w branży spożywczej, farmaceutycznej oraz chemicznej
- Podłączanie narzędzi pneumatycznych
- Stacje uzdatniania sprężonego powietrza
Zalety złącza wtykowego QS-1/4-12 – praktyczność i niezawodność
Łatwy i szybki montaż bez konieczności stosowania narzędzi umożliwia błyskawiczne podłączanie przewodów o średnicy zewnętrznej 12 mm do instalacji z gwintem zewnętrznym R1/4. Złącze można montować w dowolnej pozycji, co znacząco upraszcza projektowanie układów pneumatycznych w miejscach o ograniczonej dostępności.
- Niska podatność na zużycie i korozję
- Spełnienie norm RoHS
- Możliwość pracy ze sprężonym powietrzem oraz wodą (zgodnie z zaleceniami producenta)
- Zakres temperatury pracy: od -10°C do +80°C
- Odporność na standardowe ciśnienia robocze w przemyśle
Typowe zastosowanie złączek szybkozłącznych FESTO w instalacjach pneumatycznych
Złącze wtykowe QS-1/4-12 FESTO jest rekomendowane wszędzie tam, gdzie wymagana jest niezawodność połączeń pneumatycznych oraz szybka wymiana przewodów serwisowych. Dzięki standardowemu wykonaniu i uniwersalnym parametrom technicznym sprawdza się zarówno w nowoczesnych instalacjach przemysłowych, jak i podczas modernizacji istniejących urządzeń.
