Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 100 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | dla przewodu o średnicy zew. 4 mm |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 5 g |
| Wielkość | Standard |
| Wielkość nominalna | od 2,6 mm |

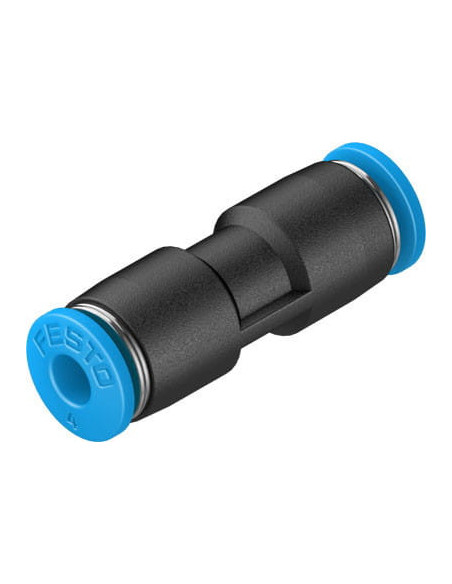

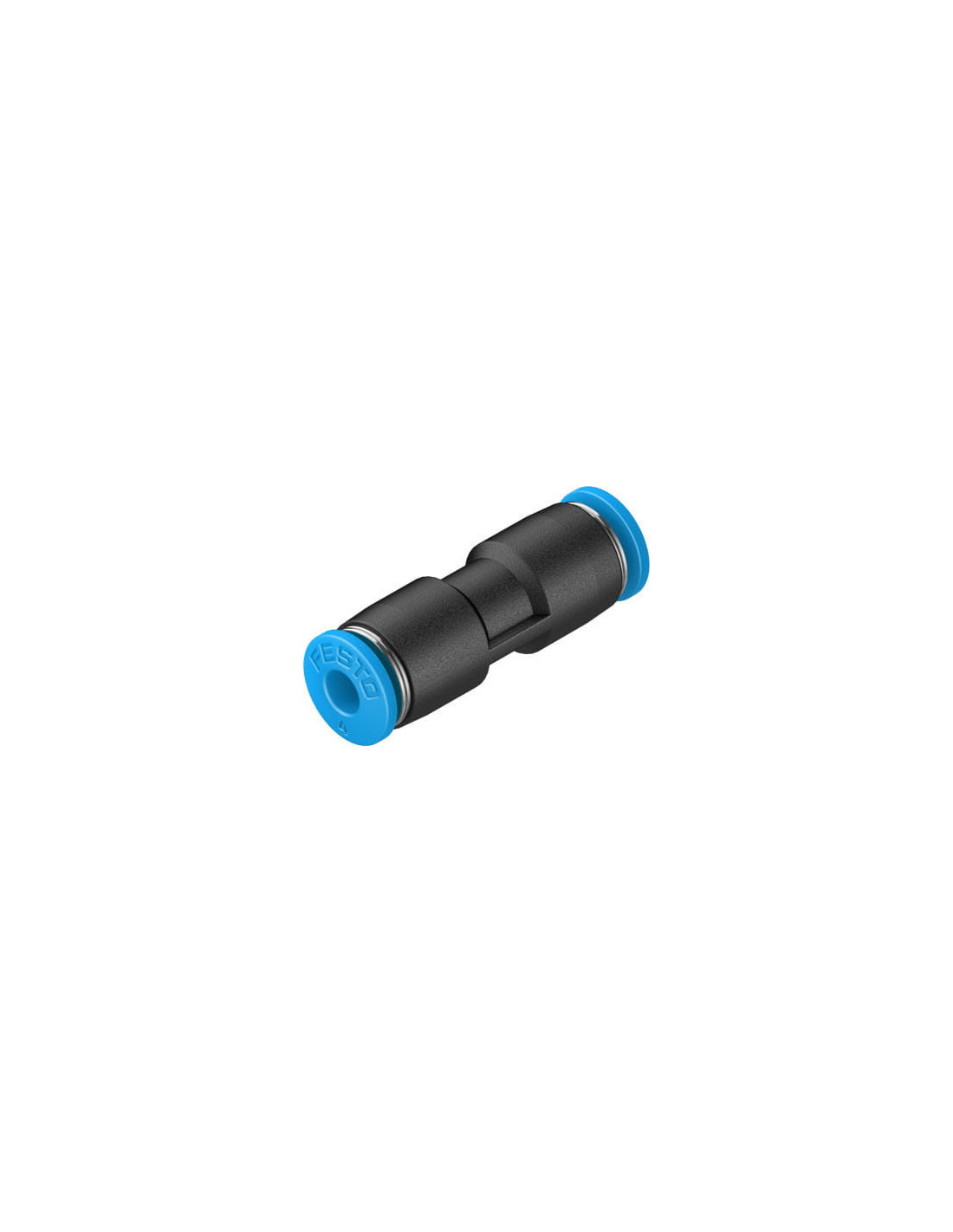

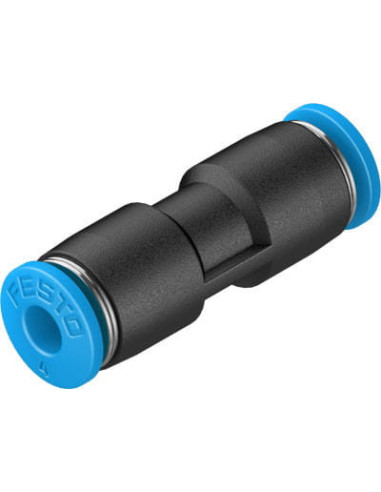

Łącznik wtykowy QS-4-100 FESTO – solidność i uniwersalność połączeń pneumatycznych
Łącznik wtykowy QS-4-100 marki FESTO to wysokiej jakości element złączny, przeznaczony do szybkiego i pewnego łączenia przewodów pneumatycznych o średnicy zewnętrznej 4 mm. Produkt wyróżnia się precyzyjną konstrukcją typu wciśnij/zwolnij, co ułatwia zarówno montaż, jak i demontaż przewodów bez użycia narzędzi. Takie rozwiązanie pozwala na oszczędność czasu oraz zapewnia wysoką niezawodność podczas pracy w różnych aplikacjach przemysłowych.
Zalety łącznika wtykowego QS-4-100 FESTO
- Uniwersalność zastosowań – produkt jest kompatybilny z instalacjami sprężonego powietrza oraz wodnymi (zgodnie z deklaracją producenta) i sprawdzi się w licznych instalacjach przemysłowych, automatyce oraz laboratoriach.
- Możliwość pracy w szerokim zakresie temperatur od -10°C do +80°C, co pozwala na eksploatację w wymagających środowiskach.
- Bezpieczne połączenie dzięki zastosowaniu elementów blokujących wykonanych z wysokostopowej stali nierdzewnej, które zapewniają długotrwałą niezawodność i odporność na zużycie.
- Spełnienie wymogów normy ISO 8573-1:2010 dotyczącej czystości sprężonego powietrza.
- Odpowiedni do powietrza nieolejonego i olejonego, co czyni go wszechstronnym komponentem dla wielu branż.
- Wytrzymałość ciśnieniowa do 14 bar (w zależności od temperatury).
- Zgodność z RoHS, gwarantująca bezpieczeństwo i dbałość o środowisko.
Typowe zastosowania łącznika wtykowego QS-4-100
Łącznik znajduje szerokie zastosowanie w instalacjach pneumatycznych i wodnych. Stosowany jest przede wszystkim w:
- Automatyce przemysłowej – jako element systemów zasilania sprężonego powietrza w maszynach i urządzeniach produkcyjnych.
- Instalacjach laboratoryjnych oraz urządzeniach testujących, gdzie wymagana jest szybka zmiana układu przewodów.
- Systemach transportujących media pod ciśnieniem – np. w produkcji spożywczej, farmaceutycznej czy przemyśle lekkim.
- Układach sterowania pneumatycznego, gdzie kluczowa jest łatwość obsługi i pewność połączenia przewodów.
Budowa i materiały użyte w łączniku QS-4-100
Obudowa łącznika jest wykonana z wytrzymałego tworzywa PBT, które gwarantuje odporność na korozję oraz uszkodzenia mechaniczne. Pierścień zwalniający w wyróżniającym się niebieskim kolorze został wykonany z trwałego materiału POM, co ułatwia sprawny demontaż. Uszczelnienie przewodu realizuje NBR, co zapewnia szczelność oraz niezawodną eksploatację przy przewodzeniu sprężonego powietrza oraz wody.
Podsumowanie – wytrzymały i niezawodny łącznik pneumatyczny
Łącznik wtykowy FESTO QS-4-100 to uniwersalne rozwiązanie do łączenia przewodów o średnicy 4 mm w różnych branżach przemysłu. Łatwy montaż, szeroki zakres pracy, solidne materiały i odporność na korozję gwarantują niezawodne funkcjonowanie nawet w trudnych warunkach przemysłowych.
