Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 20 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Mosiądz, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny R1/2 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 16 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Typ uszczelnienia gwintu | Taśma uszczel. |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 63 g |
| Wielkość | Standard |
| Wielkość nominalna | od 13 mm |

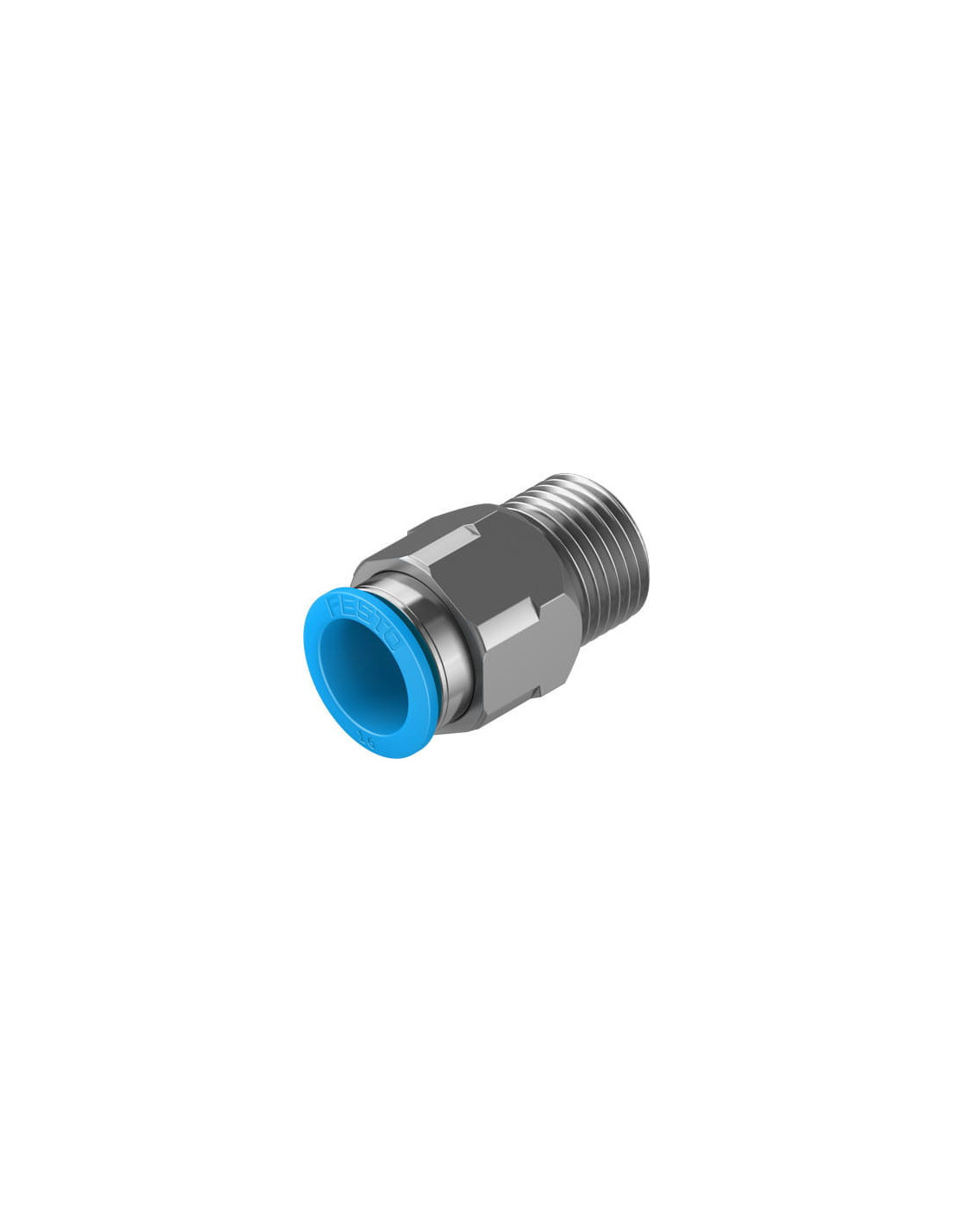

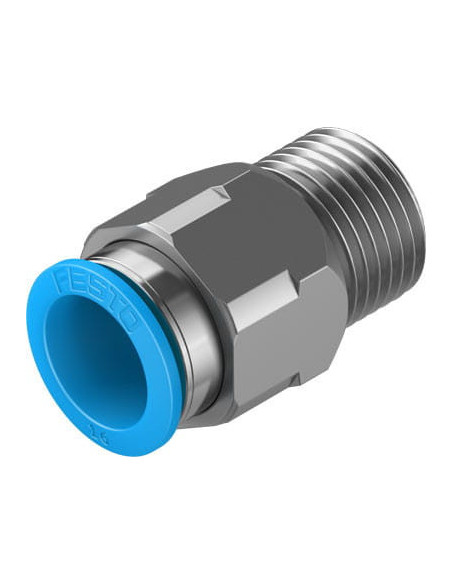

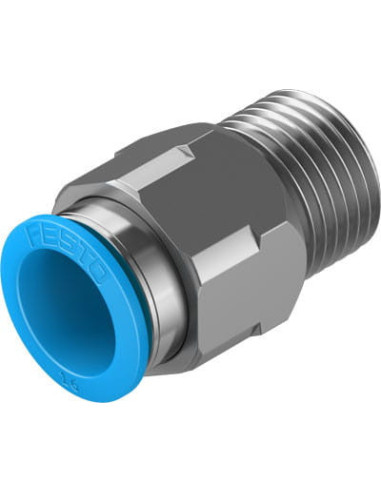

QS-1/2-16-20 Złącze wtykowe FESTO – złącze pneumatyczne do wymagających aplikacji
Złącze wtykowe QS-1/2-16-20 marki FESTO o kodzie produktu FESTO-130685 to element złączny wysokiej jakości, przeznaczony do instalacji pneumatycznych. Wyróżnia się trwałą konstrukcją oraz łatwością montażu. Kluczowym atutem tego złącza jest jego uniwersalność oraz szeroki zakres dopuszczalnych parametrów pracy, co sprawia, że doskonale sprawdzi się zarówno w wymagających instalacjach przemysłowych, jak i warsztatowych.
Zaawansowana technologia wykonania złączy wtykowych FESTO
Złącze wtykowe QS-1/2-16-20 zostało zaprojektowane w technologii push-in (wciśnij/zwolnij), co umożliwia szybkie i bezpieczne łączenie przewodów pneumatycznych bez użycia dodatkowych narzędzi. Wysokiej klasy materiały zastosowane w produkcji – mosiądz niklowany (obudowa), stal nierdzewna (elementy blokady przewodu) oraz POM (pierścień zwalniający) – zapewniają dużą wytrzymałość mechaniczną i długą żywotność, nawet przy intensywnej eksploatacji.
Złącze wtykowe QS-1/2-16-20 – możliwości zastosowania
- Zautomatyzowane linie produkcyjne – precyzyjne i szczelne połączenia przewodów pneumatycznych w urządzeniach przemysłowych.
- Systemy sprężonego powietrza – niezawodność działania w szerokim zakresie ciśnień roboczych.
- Przemysł spożywczy, chemiczny, farmaceutyczny – materiały odporne na korozję i zgodność z wytycznymi RoHS.
- Aplikacje wodne – możliwość stosowania do transportu wody zgodnie z deklaracją producenta.
Najważniejsze zalety złącza wtykowego FESTO QS-1/2-16-20
- Bardzo łatwy montaż – szybki system wtykowy bez konieczności używania narzędzi.
- Szeroki zakres temperatury pracy (-10 do 80°C) oraz ciśnienia (do 14 bar, w zależności od temperatury).
- Wysoka szczelność i pewne mocowanie przewodu dzięki uszczelnieniu z NBR.
- Odporność na korozję – klasa CRC 1 umożliwia zastosowanie w większości środowisk przemysłowych.
- Uniwersalność – możliwość montażu w dowolnej pozycji, obsługa przewodów o średnicy zewnętrznej 16 mm.
- Dostosowanie do pracy z powietrzem i wodą, w tym sprężonym powietrzem zgodnie z normą ISO8573-1:2010, również z powietrzem olejonym.
Funkcjonalność i wytrzymałość złącza wtykowego FESTO QS-1/2-16-20
Prezentowane złącze pneumatyczne umożliwia szybkie i pewne podłączenie przewodów do instalacji dzięki zastosowaniu gwintu zewnętrznego R1/2. Odporność materiałowa, szybki montaż oraz możliwość pracy z różnymi mediami sprawiają, że jest to jedno z najczęściej wybieranych rozwiązań do nowoczesnych instalacji pneumatycznych i hydraulicznych.
