Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 50 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 9 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/4 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 8 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 23 g |
| Wielkość | Standard |
| Wielkość nominalna | od 6,7 mm |

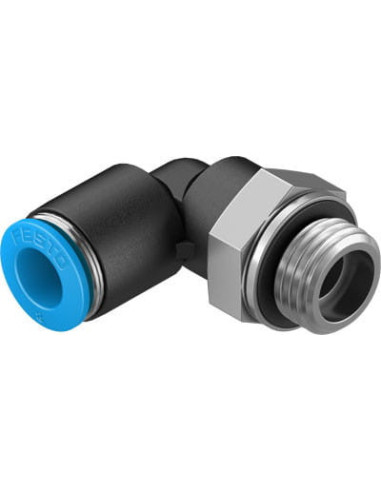

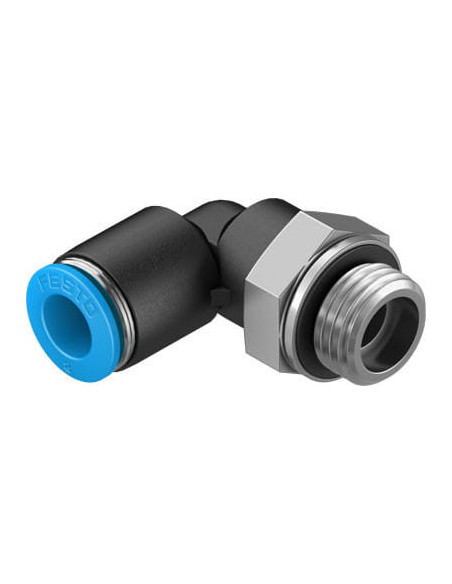

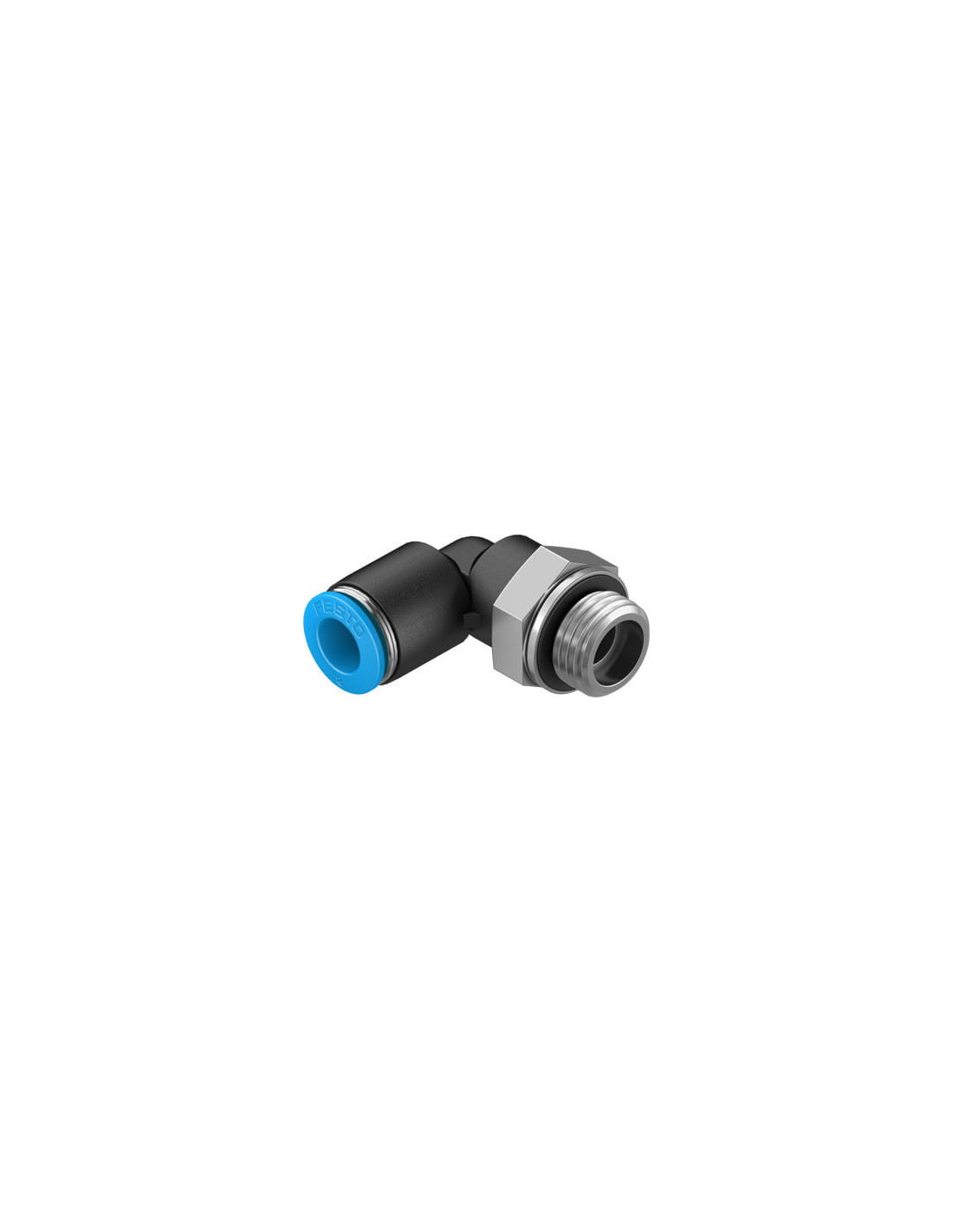

Złącze wtykowe kątowe QSL-G1/4-8-50 FESTO – profesjonalne rozwiązanie do instalacji pneumatycznych
Złącze wtykowe-liniowe FESTO QSL-G1/4-8-50 to element wysokiej jakości, przeznaczony do realizacji szczelnych i niezawodnych połączeń w instalacjach pneumatycznych. Dzięki zastosowaniu gwintu zewnętrznego G1/4 oraz możliwości podłączenia przewodu o średnicy zewnętrznej 8 mm, złącze doskonale sprawdza się w wielu branżach przemysłowych oraz automatyce.
Najważniejsze zalety złącza kątowego FESTO QSL-G1/4-8-50
- Szybki i łatwy montaż dzięki konstrukcji "push-in" – pewne i stabilne podłączenie przewodu pneumatycznego bez konieczności użycia narzędzi.
- Wysoka szczelność i niezawodność – zastosowanie podkładki uszczelniającej oraz precyzyjnych materiałów zapewnia brak wycieków i długą żywotność.
- Odporność na ciśnienie robocze do 14 bar, w zależności od temperatury – szeroki zakres zastosowań w wielu systemach pneumatycznych.
- Możliwość pracy z powietrzem i wodą – elastyczność doboru medium roboczego, także dla powietrza olejonego.
- Dowolna pozycja zabudowy oraz niska waga (od 23 g) – łatwość montażu nawet w trudno dostępnych miejscach.
Materiały odporne na zużycie – gwarancja niezawodności
Elementy złącza QSL-G1/4-8-50 zostały wykonane z wysokiej jakości materiałów, takich jak PBT (obudowa), POM (pierścień zwalniający), wysokostopowa stal nierdzewna (elementy blokady przewodu) oraz NBR (uszczelnienie przewodu). Dzięki temu produkt charakteryzuje się odpornością na korozję (CRC 1), spełnia wymogi norm RoHS oraz gwarantuje trwałość nawet w intensywnie eksploatowanych instalacjach.
Typowe zastosowanie złącza wtykowego FESTO QSL-G1/4-8-50
Złącze kątowe tego typu znajduje szerokie zastosowanie wszędzie tam, gdzie kluczowe są łatwość instalacji, niezawodność połączenia pneumatycznego oraz odporność na zmienne czynniki środowiskowe. Typowe obszary wykorzystania obejmują:
- Automatyka przemysłowa – podłączenia siłowników, zaworów, rozdzielaczy pneumatycznych.
- Budowa maszyn – systemy przesyłania sprężonego powietrza.
- Instalacje wodne (zgodnie z wymaganiami producenta).
- Układy laboratoryjne i testowe.
Złącze wtykowe FESTO QSL-G1/4-8-50 to niezawodne, uniwersalne i trwałe rozwiązanie do budowy rozbudowanych systemów pneumatycznych, gwarantujące wysoką jakość połączenia oraz prosty montaż i konserwację.
