Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Mosiądz, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 1,33 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M5 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 3 g |
| Wielkość | Mini |
| Wielkość nominalna | od 2,5 mm |

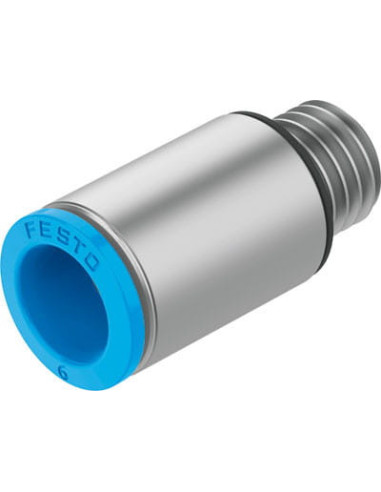

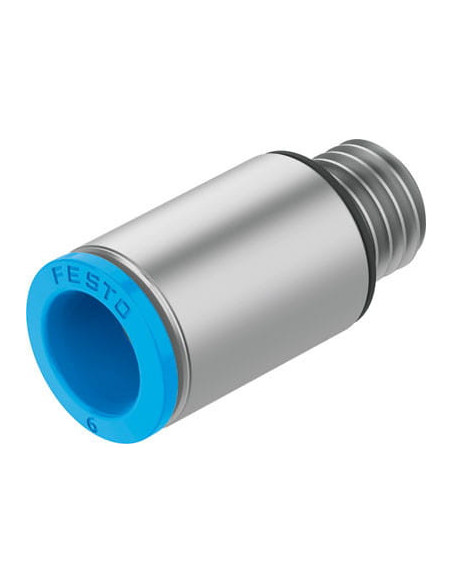

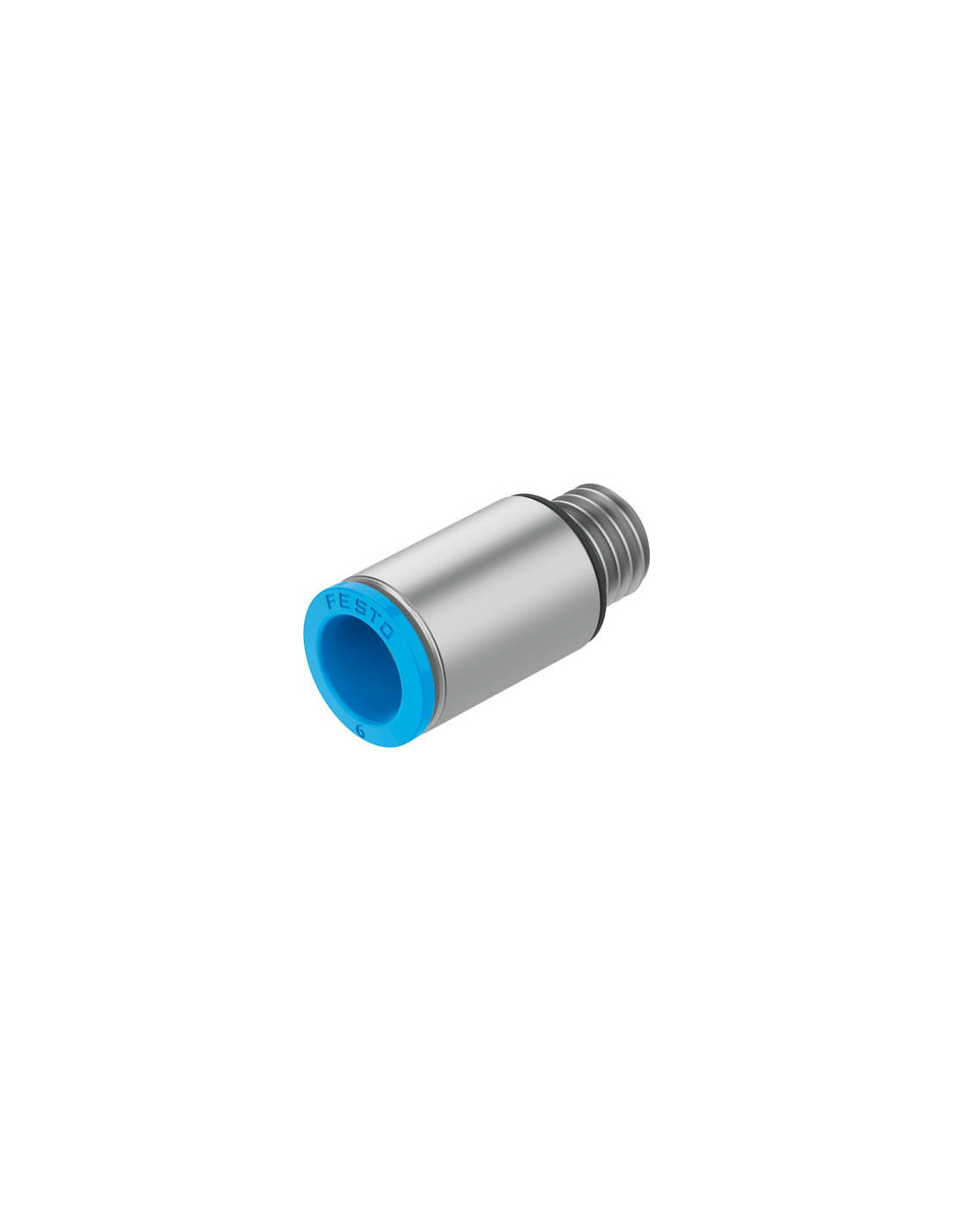

Złącze wtykowe QSM-M5-4-I-R FESTO – uniwersalne rozwiązanie dla pneumatyki
Złącze wtykowe QSM-M5-4-I-R FESTO to wysokiej jakości element przeznaczony do szybkiego i niezawodnego łączenia instalacji pneumatycznych. Sprawdza się zarówno w przemysłowych systemach automatyki, jak i w mniejszych aplikacjach technologicznych, gdzie kluczowa jest szczelność oraz łatwość montażu.
Zastosowania złącza wtykowego M5/4 mm
QSM-M5-4-I-R umożliwia wygodne przyłączanie przewodów pneumatycznych o średnicy zewnętrznej 4 mm do instalacji zakończonych gwintem M5. Dzięki kompaktowej konstrukcji sprawdzi się w miejscach o ograniczonej przestrzeni montażowej, takich jak szafy sterownicze, rozdzielacze czy urządzenia laboratoryjne.
- Automatyka przemysłowa – szybka rozbudowa i serwisowanie układów pneumatycznych.
- Robotyka – niezawodne połączenie zasilania sprężonym powietrzem w modułach ruchomych.
- Przemysł spożywczy i farmaceutyczny – materiał zgodny z wymaganiami bezpieczeństwa i normami RoHS.
- Laboratoria i instalacje badawcze – minimalizacja ryzyka przecieków oraz trwałość w środowiskach o podwyższonej wilgotności.
Najważniejsze zalety złącza pneumatycznego FESTO QSM-M5-4-I-R
Wytrzymałość i niezawodność – zastosowanie mosiądzu niklowanego oraz stali wysokostopowej, nierdzewnej gwarantuje odporność na korozję oraz długą żywotność nawet w wymagających warunkach przemysłowych.
Bezpieczeństwo użytkowania – szczelne podłączenie zapewniają uszczelnienie NBR oraz uszczelka pod gwintem, co umożliwia pracę w zakresie ciśnień od próżni do 14 bar (w zależności od temperatury).
Szybki montaż i demontaż – konstrukcja typu push-in (wciśnij/zwolnij) skraca czas instalacji i serwisu, nie wymaga specjalistycznych narzędzi.
Wszechstronność – odpowiednie zarówno do pracy w pozycji pionowej, poziomej, jak i skośnej. Możliwość stosowania zarówno ze sprężonym powietrzem nieolejonym, jak i olejonym.
Dlaczego warto wybrać złącze FESTO QSM-M5-4-I-R?
- Miniaturowe rozmiary umożliwiają zastosowanie w ciasnych przestrzeniach montażowych.
- Wyraźny niebieski pierścień zwalniający ułatwia szybką identyfikację i obsługę złącza.
- Odpowiednie do instalacji o wysokich wymaganiach szczelności dzięki nowoczesnej technologii uszczelniania.
- Dopuszczenie do pracy w szerokim zakresie temperatur od -10 do 80°C.
Złącze wtykowe QSM-M5-4-I-R FESTO to niezawodny wybór wszędzie tam, gdzie liczy się trwałość, szczelność oraz szybki montaż układów pneumatycznych.
