Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Mosiądz, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 3,35 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M7 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 6 g |
| Wielkość | Mini |
| Wielkość nominalna | od 3,1 mm |

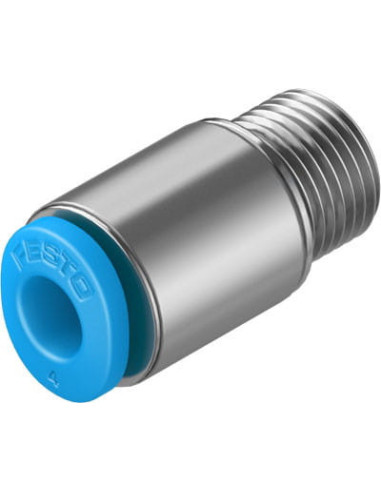

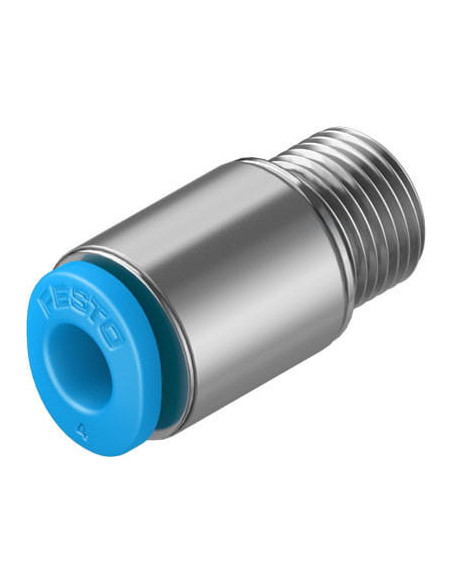

Złącze wtykowe pneumatyczne QSM-M7-4-I FESTO – profesjonalne połączenia w instalacjach sprężonego powietrza
Złącze wtykowe QSM-M7-4-I FESTO to wysokiej jakości element przeznaczony do szybkiego i pewnego łączenia przewodów pneumatycznych w systemach automatyki oraz instalacjach pneumatycznych. Złącze posiada gwint zewnętrzny M7 oraz umożliwia podłączenie przewodu o średnicy zewnętrznej 4 mm, co czyni je uniwersalnym wyborem w wielu zastosowaniach przemysłowych, laboratoryjnych czy serwisowych.
Zastosowanie złącza wtykowego QSM-M7-4-I – szerokie możliwości
Precyzyjne złącze wtykowe dedykowane jest do sprężonego powietrza zgodnie z normą ISO8573-1:2010 oraz do pracy zarówno w instalacjach z powietrzem olejonym, jak i nieolejonym. Idealnie sprawdza się w:
- Automatyce przemysłowej, np. w systemach sterowania siłownikami pneumatycznymi
- Nowoczesnych liniach produkcyjnych wymagających szybkiej wymiany lub modernizacji układów pneumatycznych
- Urządzeniach laboratoryjnych korzystających z precyzyjnie kontrolowanego przepływu sprężonego powietrza
- Systemach serwisowych do szybkiego łączenia i rozłączania przewodów w mobilnych rozwiązaniach pneumatyki
Najważniejsze cechy i zalety złącza wtykowego FESTO QSM-M7-4-I
Ten model wyróżnia się solidną konstrukcją oraz wysokim poziomem bezpieczeństwa użytkowania. QSM-M7-4-I oferuje:
- Szybki i beznarzędziowy montaż dzięki konstrukcji typu „push-in”
- Odporność na korozję: wytrzymałość na kontakt z wilgocią oraz mgłą olejową dzięki zastosowaniu wysokostopowej stali nierdzewnej oraz mosiądzu niklowanego
- Temperaturowa wytrzymałość – możliwość pracy w szerokim zakresie temperatur od -10 do 80°C
- Uniwersalna pozycja montażu – swoboda instalacji w niemal każdym układzie
- Ring zwalniający w kolorze niebieskim – szybka identyfikacja i łatwa obsługa
- Bezpieczeństwo użytkowania dzięki wysokiej szczelności połączenia oraz podkładce uszczelniającej gwint
- Zgodność z wymaganiami RoHS – bezpieczeństwo dla środowiska i użytkownika
Wytrzymałość i jakość materiałów zastosowanych w QSM-M7-4-I
Złącze wykonano z trwałych materiałów: mosiądz niklowany gwarantuje odporność mechaniczną oraz na czynniki zewnętrzne, a stal nierdzewna elementów blokady przewodu zapewnia długotrwałą niezawodność połączenia. Uszczelnienia wykonane z NBR dodatkowo gwarantują szczelność i odporność na starzenie.
Podsumowanie – gdzie stosować złącza QSM-M7-4-I FESTO?
Złącze wtykowe pneumatyczne FESTO QSM-M7-4-I to wybór rekomendowany w miejscach, gdzie liczy się bezpieczeństwo, niezawodność oraz błyskawiczny montaż przewodów. Rozwiązanie sprawdzi się w nowoczesnych instalacjach przemysłowych oraz wszędzie, gdzie niezbędne są wysokiej klasy szybkozłącza do układów pneumatycznych.
