Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Mosiądz, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 1,33 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M5 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 6 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 4,4 g |
| Wielkość | Mini |
| Wielkość nominalna | od 2,6 mm |

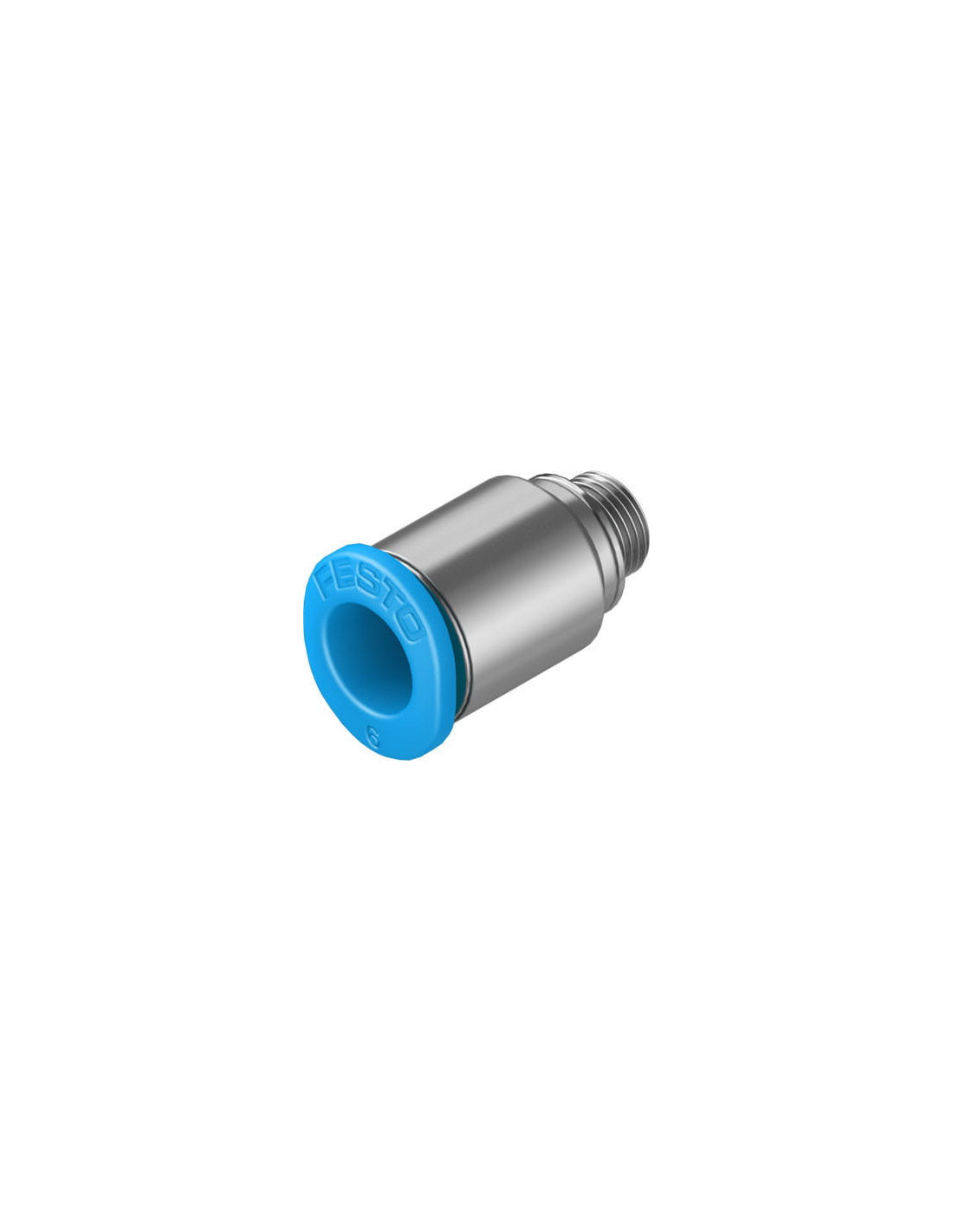

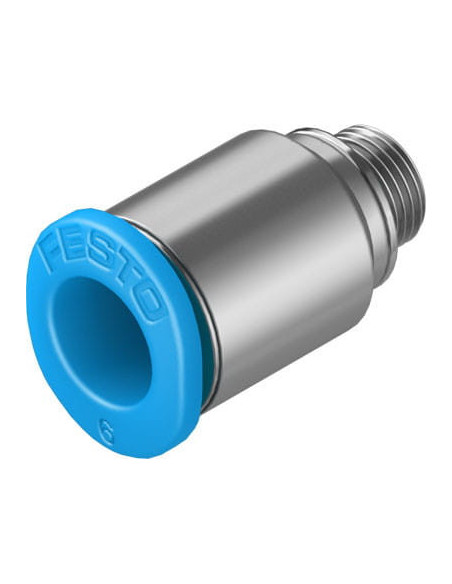

Złącze wtykowe pneumatyczne QSM-M5-6-I FESTO – precyzyjne i niezawodne połączenie
Złącze wtykowe QSM-M5-6-I FESTO to wysokiej jakości komponent przeznaczony do tworzenia trwałych i szczelnych połączeń w instalacjach pneumatycznych. Dzięki solidnej konstrukcji oraz zastosowaniu wytrzymałych materiałów, element ten doskonale sprawdza się w wymagających środowiskach przemysłowych, gdzie kluczowe są niezawodność, odporność na uszkodzenia mechaniczne oraz działanie czynników chemicznych.
Zastosowanie złącza wtykowego QSM-M5-6-I FESTO
Złącze pneumatyczne QSM-M5-6-I jest rekomendowane do zastosowań w systemach automatyki przemysłowej, maszynach produkcyjnych, liniach montażowych oraz urządzeniach wymagających podłączenia elastycznych przewodów pneumatycznych. Możliwość pracy w szerokim zakresie temperatur oraz odporność na wysokie ciśnienie sprawiają, że komponent ten idealnie nadaje się do użytku w sektorach takich jak przemysł motoryzacyjny, spożywczy, farmaceutyczny czy elektroniczny.
Najważniejsze zalety złącza wtykowego QSM-M5-6-I FESTO
- Uniwersalność montażu – możliwość montażu w dowolnej pozycji zapewnia łatwą integrację z różnymi typami Instalacji pneumatycznych.
- Kompaktowa budowa – miniaturowa konstrukcja pozwala na stosowanie w miejscach o ograniczonej przestrzeni montażowej.
- Szybki i łatwy montaż – technologia typu „wciśnij/zwolnij” umożliwia błyskawiczne łączenie i rozłączanie przewodów bez potrzeby użycia narzędzi.
- Trwałość – zastosowanie materiałów takich jak niklowany mosiądz oraz wysokostopowa stal nierdzewna gwarantuje odporność na korozję i długą żywotność.
- Pewność użytkowania – dzięki wysokiej jakości uszczelnieniom z NBR oraz podkładce uszczelniającej, połączenie jest szczelne i bezpieczne nawet przy dużych wahaniach ciśnienia.
- Zgodność z normami ISO i RoHS – produkt spełnia rygorystyczne wymogi jakościowe, jest bezpieczny dla użytkownika i środowiska.
Typowe zastosowania złącza QSM-M5-6-I FESTO
QSM-M5-6-I stosowane jest przede wszystkim w instalacjach pneumatycznych wykorzystujących sprężone powietrze według standardu ISO 8573-1:2010. Element umożliwia szybkie połączenie przewodów o średnicy zewnętrznej 6 mm z gwintem zewnętrznym M5, co jest powszechnie wykorzystywane przy budowie systemów rozprowadzania powietrza, w automatyce i robotyce, a także podczas serwisu i modernizacji istniejących instalacji.
Dzięki niebieskiemu pierścieniowi zwalniającemu łatwo zidentyfikować miejsce przyłącza, co usprawnia konserwację i obsługę techniczną urządzeń. Istnieje również możliwość stosowania do powietrza olejonego, co zwiększa spektrum jego zastosowań.
Podsumowanie – złącze wtykowe QSM-M5-6-I FESTO
Złącze QSM-M5-6-I FESTO to pewny wybór dla wszystkich, którzy poszukują wysokiej jakości rozwiązań do połączeń pneumatycznych. Solidne wykonanie, uniwersalność oraz odporność na wymagające warunki pracy czynią z niego sprawdzony komponent w wielu aplikacjach przemysłowych.
