Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Mosiądz, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 1,33 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M5 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 3 g |
| Wielkość | Mini |
| Wielkość nominalna | od 2,5 mm |

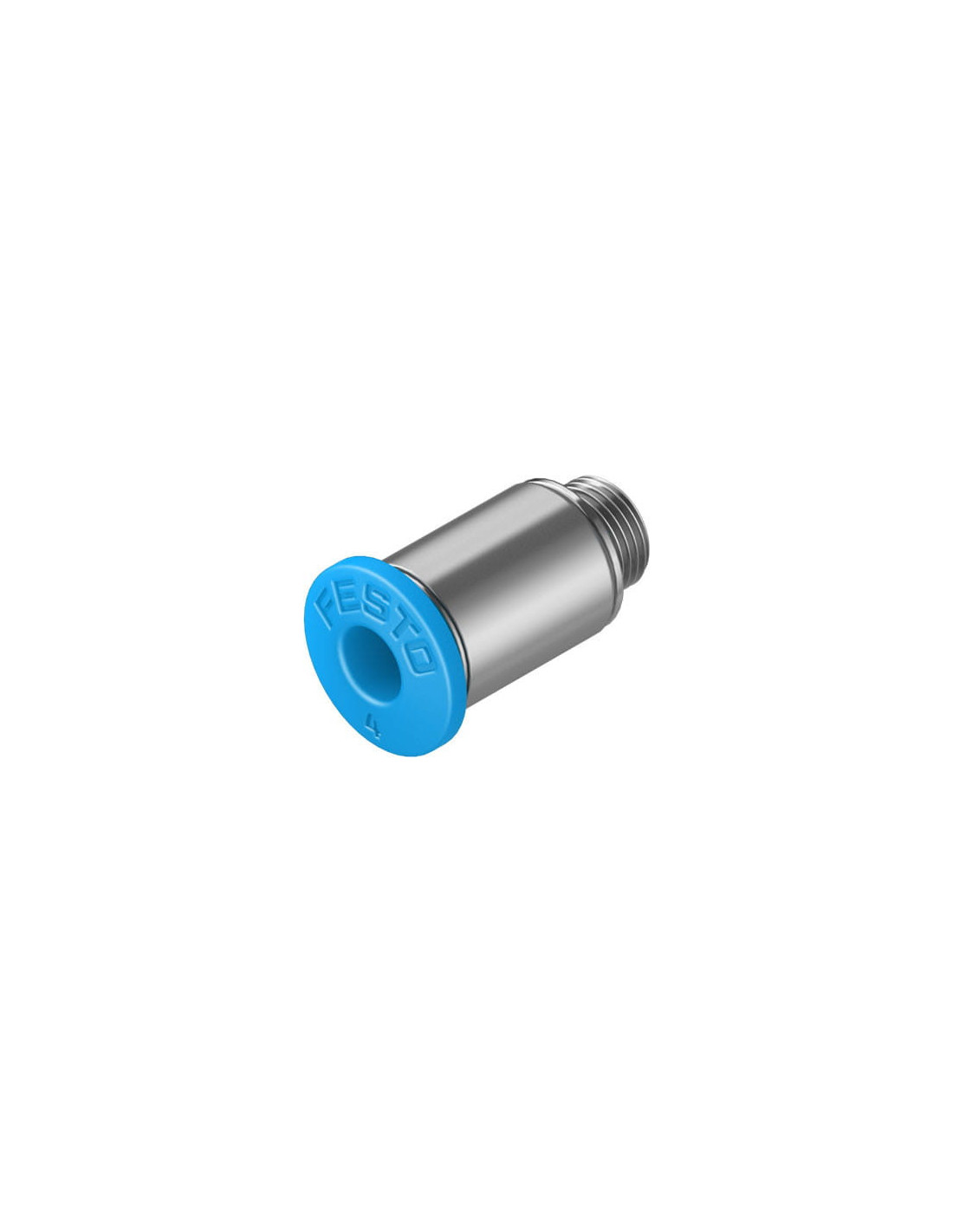

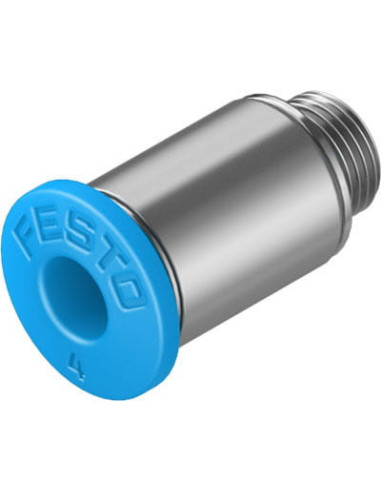

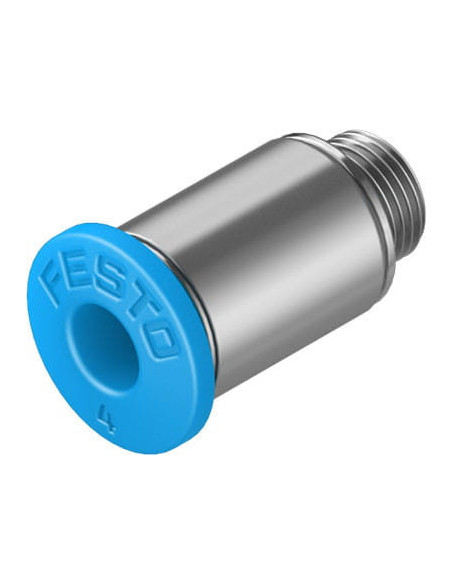

Złącze wtykowe QSM-M5-4-I FESTO – precyzyjne i niezawodne połączenie pneumatyczne
Złącze wtykowe QSM-M5-4-I marki FESTO to specjalistyczny element przeznaczony do szybkiego, pewnego oraz szczelnego łączenia przewodów pneumatycznych. Produkt ten znajduje szerokie zastosowanie w instalacjach automatyki przemysłowej, systemach pneumatycznych, laboratoriach oraz w rozmaitych aplikacjach, gdzie wymagana jest miniaturowa konstrukcja i niezawodność połączenia.
Pneumatyczne złącze wtykowe do precyzyjnych instalacji
QSM-M5-4-I to złącze miniaturowe (mini), które zostało zaprojektowane z myślą o maksymalnej kompatybilności z szeroką gamą przewodów oraz urządzeń, w sytuacjach, gdzie przestrzeń montażowa jest ograniczona, a wymagania dotyczące szczelności i bezpieczeństwa są szczególnie wysokie.
Wysoka jakość materiałów i trwałość
- Obudowa niklowana z mosiądzu zapewnia solidność oraz podwyższoną odporność na uszkodzenia mechaniczne.
- Elementy blokujące wykonane ze stali nierdzewnej umożliwiają trwały chwyt przewodu.
- Pierścień zwalniający w kolorze niebieskim z wytrzymałego tworzywa POM stanowi wygodny i szybki sposób na rozłączanie połączeń.
- Uszczelnienia NBR zapewniają szczelność w szerokim zakresie temperatur oraz ciśnień roboczych.
- Produkt spełnia wymagania norm RoHS, co czyni go odpowiednim również dla zastosowań wymagających wysokiego poziomu bezpieczeństwa środowiskowego.
Możliwości zastosowania złącza FESTO QSM-M5-4-I
Omawiany model jest przeznaczony do podłączania przewodów pneumatycznych o średnicy zewnętrznej 4 mm do instalacji wyposażonych w gwint M5. Dzięki kompaktowym rozmiarom oraz niewielkiej wadze (od 3 g) doskonale sprawdza się w automatyce, robotyce, systemach kontroli przepływu powietrza, a także w układach laboratoryjnych i badawczych.
- Umożliwia szybki montaż i demontaż przewodów metodą „wciśnij/zwolnij”.
- Odporność na olejone powietrze pozwala na wszechstronne zastosowanie, nawet w trudniejszych warunkach przemysłowych.
- Dzięki niskiej klasie odporności na korozję (CRC 1) nadaje się przede wszystkim do instalacji wewnętrznych oraz miejsc o ograniczonym wpływie agresywnych czynników środowiskowych.
Korzyści stosowania złącza QSM-M5-4-I
Złącze wtykowe umożliwia uzyskanie szczelnych, stabilnych i trwałych połączeń pneumatycznych, przy jednoczesnym zachowaniu kompaktowej budowy. Stosowane jest wszędzie tam, gdzie liczy się niezawodność, oszczędność miejsca oraz łatwość wymiany elementów układu pneumatycznego. FESTO QSM-M5-4-I to doskonały wybór dla osób i firm poszukujących pewnych rozwiązań przy precyzyjnym łączeniu przewodów pneumatycznych.
