Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Stal, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 0,48 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M3 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 55 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 2,2 g |
| Wielkość | Mini |
| Wielkość nominalna | od 1,5 mm |

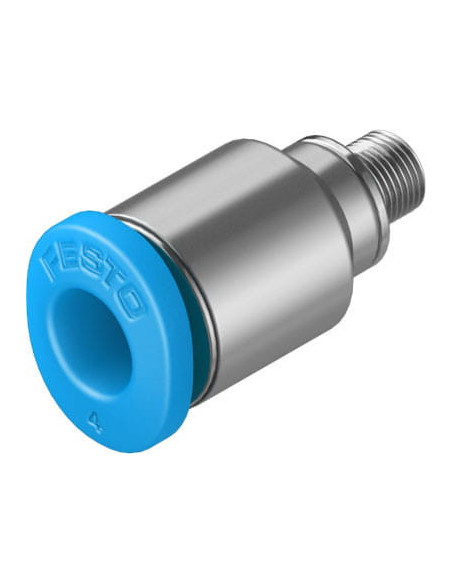

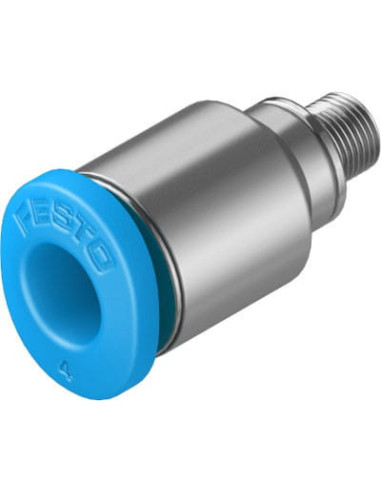

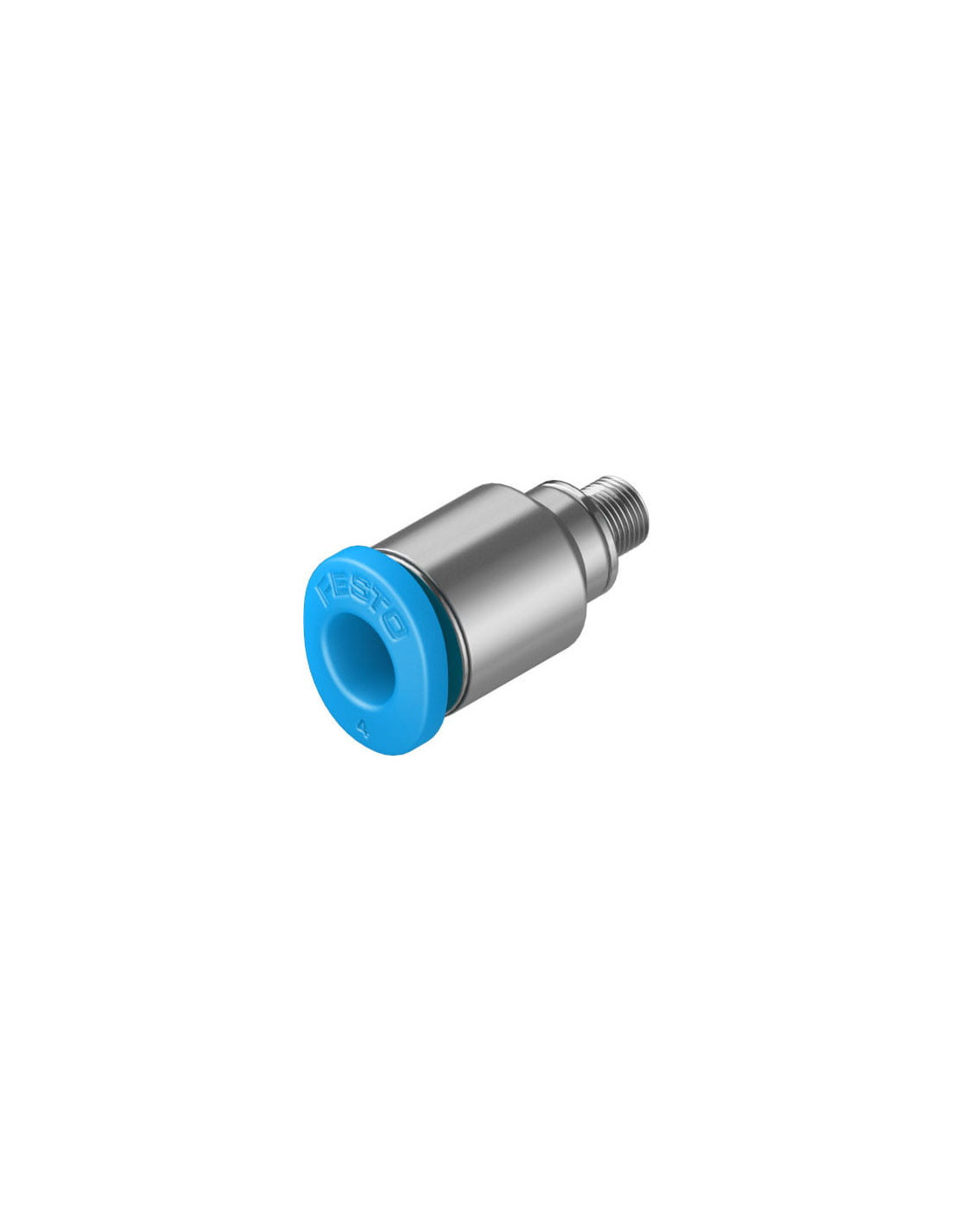

Złącze wtykowe QSM-M3-4-I FESTO – Precyzyjne połączenia pneumatyczne
Złącze wtykowe QSM-M3-4-I marki FESTO to niezawodny, kompaktowy element stosowany w instalacjach pneumatycznych, przeznaczony do szybkiego i szczelnego łączenia przewodów pneumatycznych o średnicy zewnętrznej 4 mm z gwintem zewnętrznym M3. Dzięki swojej budowie typu wciśnij/zwolnij (push-in), łączenie i rozłączanie przewodu odbywa się błyskawicznie i bez użycia dodatkowych narzędzi.
Zastosowanie złączy wtykowych w automatyce pneumatycznej
Złącza wtykowe FESTO QSM-M3-4-I są szeroko stosowane w różnych układach pneumatycznych, gdzie liczą się kompaktowość, szczelność oraz szybkość montażu. Doskonale sprawdzają się w aplikacjach przemysłowych takich jak:
- Automatyka przemysłowa – montaż w rozdzielaczach pneumatycznych, blokach sterujących i jednostkach przygotowania powietrza;
- Robotyka – niezawodne połączenia w układach zasilania siłowników i chwytaków;
- Linie produkcyjne – umożliwiają szybką i łatwą wymianę przewodów oraz komponentów pneumatycznych;
- Maszyny specjalistyczne – przystosowane do pracy w kompaktowych przestrzeniach, nawet w trudnych warunkach środowiskowych.
Główne zalety złącza FESTO QSM-M3-4-I
- Bardzo szybki montaż przewodu bez dodatkowych narzędzi dzięki funkcji push-in;
- Odporność na korozję dzięki zastosowaniu wysokostopowej stali nierdzewnej oraz niklowanej obudowy;
- Kompaktowe wymiary umożliwiają instalację w ograniczonych przestrzeniach;
- Możliwość pracy w szerokim zakresie temperatur (-10 do 80°C) oraz ciśnień (do 14 bar);
- Uniwersalne zastosowanie – kompatybilność z większością standardowych przewodów pneumatycznych;
- Bezpieczeństwo i zgodność z RoHS – eliminacja substancji szkodliwych, możliwość zastosowania również w środowiskach wymagających czystości;
- Wyraźna identyfikacja dzięki niebieskiemu pierścieniowi zwalniającemu.
Typowe środowiska i media pracy
Złącze wtykowe QSM-M3-4-I przeznaczone jest do sprężonego powietrza zgodnego z normą ISO8573-1:2010 [7:-:-], co umożliwia jego eksploatację zarówno w układach na powietrze olejone, jak i nieolejone. Odpowiednia konstrukcja i materiały uszczelniające gwarantują szczelność i długą żywotność nawet przy intensywnej eksploatacji.
Dzięki precyzyjnemu wykonaniu oraz zastosowaniu nowoczesnych materiałów, złącze FESTO QSM-M3-4-I zapewnia niezawodność pracy układów pneumatycznych i minimalizuje ryzyko nieplanowanych przestojów serwisowych.
