Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 7 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/8 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 8 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 15 g |
| Wielkość | Standard |
| Wielkość nominalna | od 6 mm |

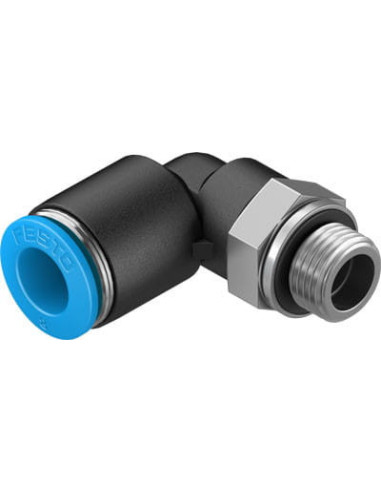

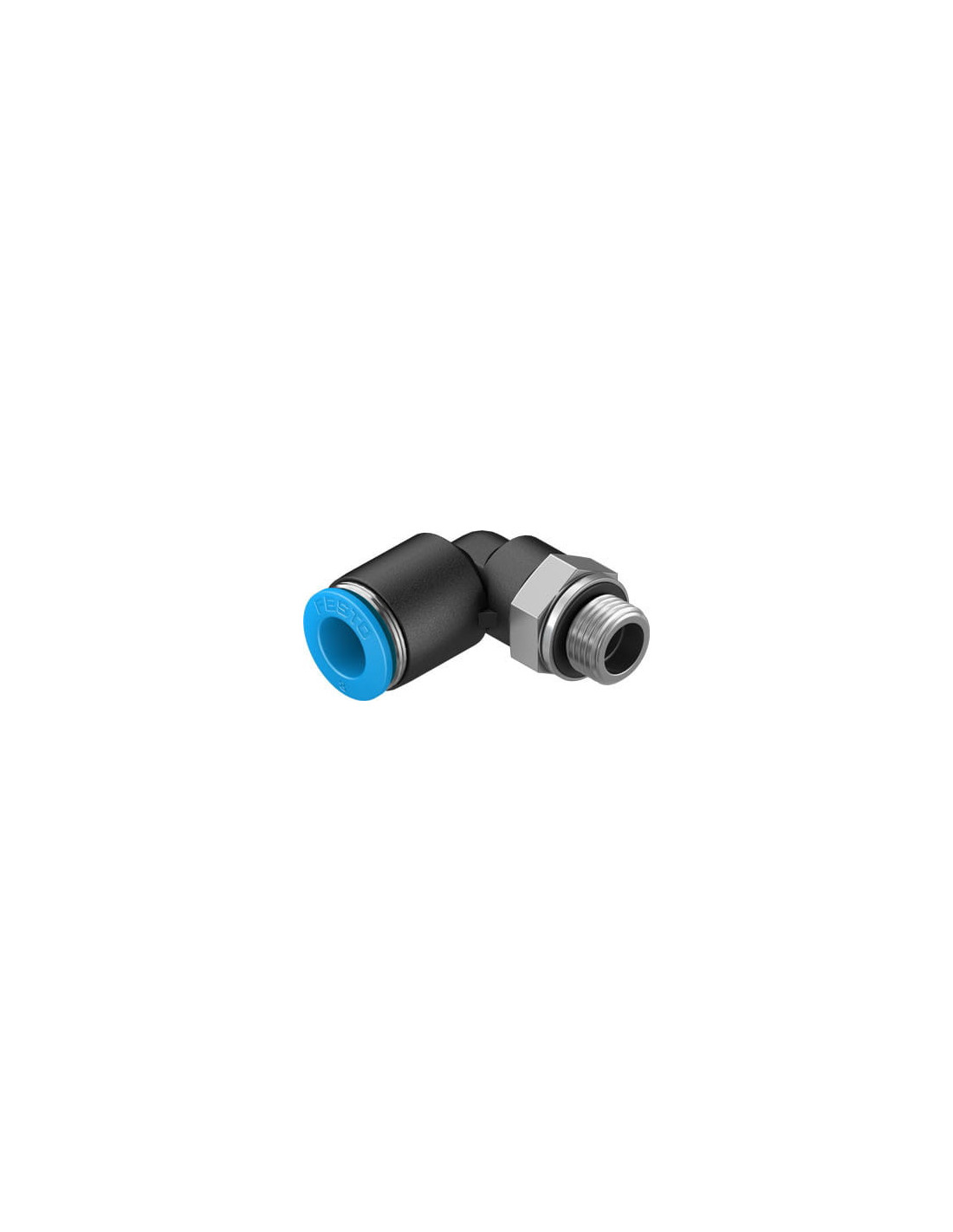

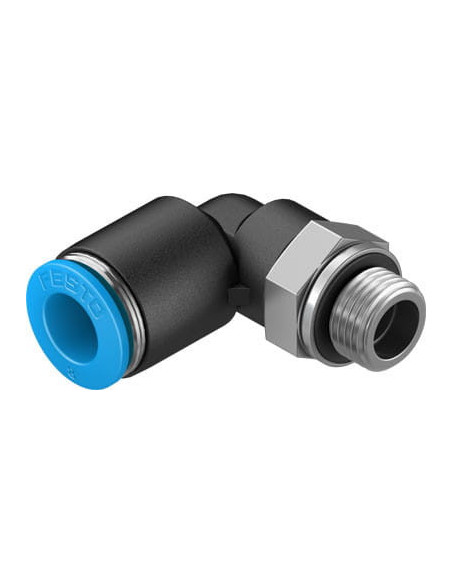

Złącze wtykowe QSL-G1/8-8 FESTO – Kątowe złącze pneumatyczne do przewodów o średnicy 8 mm
Złącze wtykowe QSL-G1/8-8 marki FESTO to wysokiej jakości komponent przeznaczony do profesjonalnych instalacji pneumatycznych. Złącze wyposażone jest w gwint zewnętrzny G1/8 oraz gniazdo do podłączenia przewodu o średnicy zewnętrznej 8 mm. Kątowa konstrukcja pozwala na wygodne prowadzenie przewodów nawet w ograniczonej przestrzeni.
Zastosowanie złączek pneumatycznych FESTO
Produkt znajduje szerokie zastosowanie w:
- Automatyce przemysłowej, gdzie kluczowe jest szybkie i niezawodne łączenie przewodów pneumatycznych;
- Instalacjach zasilania urządzeń sprężonym powietrzem zgodnie z ISO 8573-1:2010;
- Systemach transportowych i liniach produkcyjnych;
- Systemach zasilanych wodą (zgodność według deklaracji producenta).
Główne zalety złączki QSL-G1/8-8
- Bardzo szybki i łatwy montaż dzięki mechanizmowi „wciśnij – zwolnij”;
- Możliwość pracy zarówno z powietrzem olejonym, jak i nieolejonym;
- Odporność na szeroki zakres temperatur: od -10°C do +80°C;
- Niska masa – produkt waży zaledwie 15 g;
- Wytrzymałość dzięki zastosowaniu materiałów: PBT (obudowa), stal nierdzewna (elementy blokady), POM (pierścień zwalniający) i NBR (uszczelnienia);
- Wysoki zakres ciśnienia roboczego: od -0,95 do 14 bar (w zależności od temperatury);
- Uniwersalna pozycja montażu;
- Odporność na korozję – klasa 1 według CRC;
- Zgodność z dyrektywą RoHS.
Charakterystyka produktu – QSL-G1/8-8
Kątowa złączka pneumatyczna umożliwia szybkie i szczelne połączenie rur o średnicy 8 mm z instalacją z gwintem G1/8. Element wyposażony jest w uszczelkę gwintu na podkładce, co gwarantuje hermetyczność połączenia i skuteczną ochronę przed wyciekami. Charakterystyczny niebieski pierścień zwalniający ułatwia obsługę oraz szybkie rozłączanie przewodu.
Złącze QSL-G1/8-8 FESTO polecane jest do wymagających zastosowań w przemyśle, gdzie liczy się niezawodność, trwałość oraz łatwość montażu i serwisowania połączeń pneumatycznych.
