Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 100 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Mosiądz, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 1,33 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M5 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 6 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 4,5 g |
| Wielkość | Mini |
| Wielkość nominalna | od 2,1 mm |

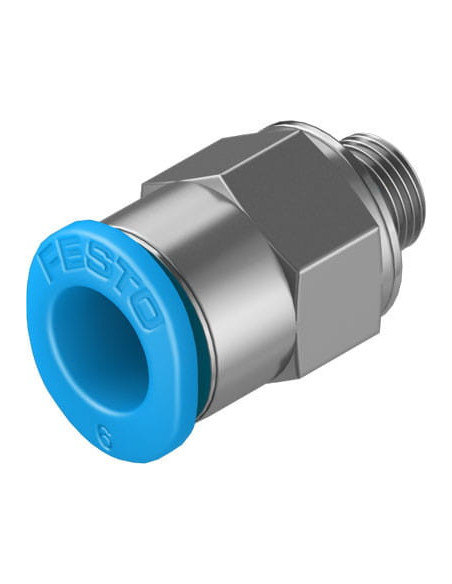

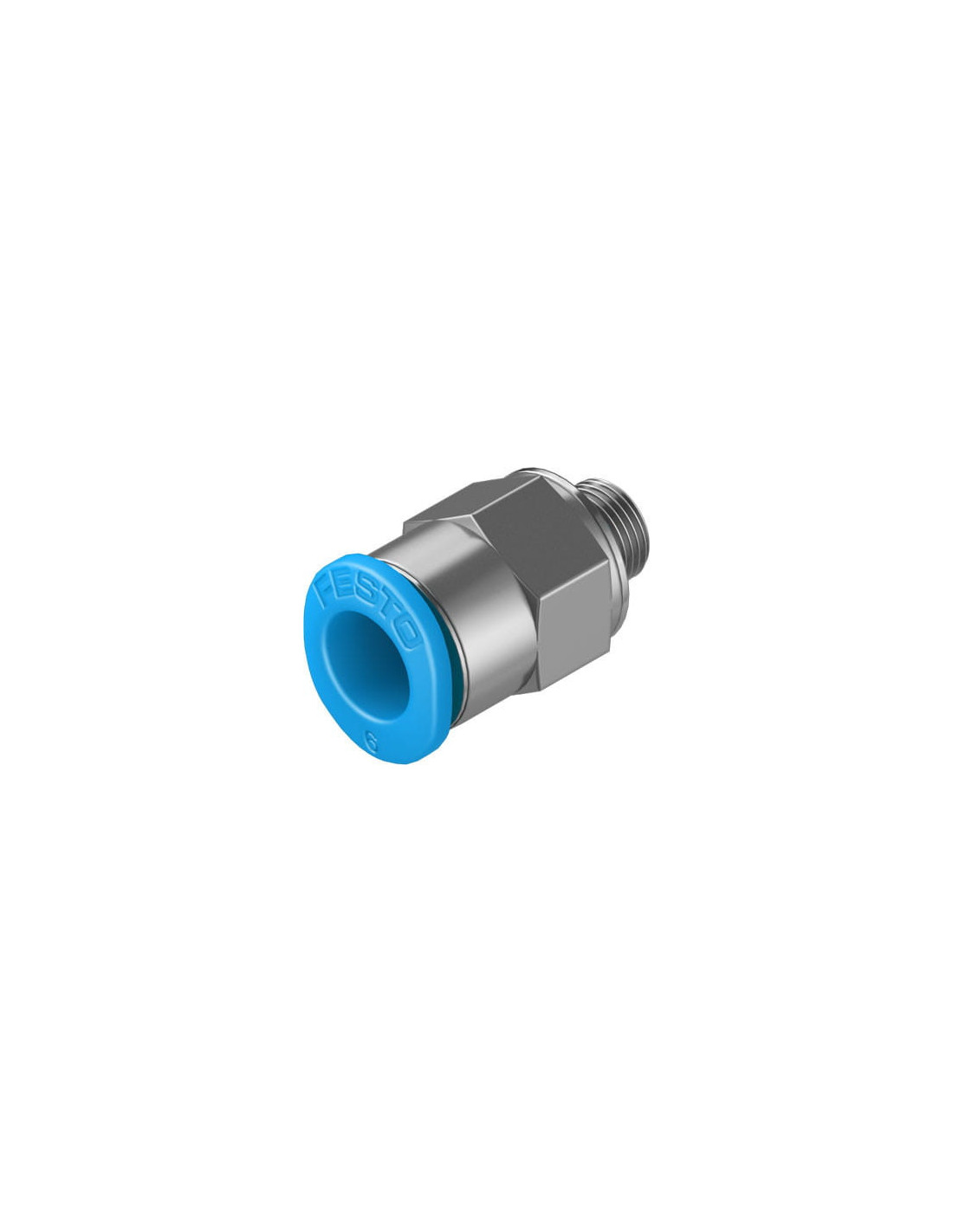

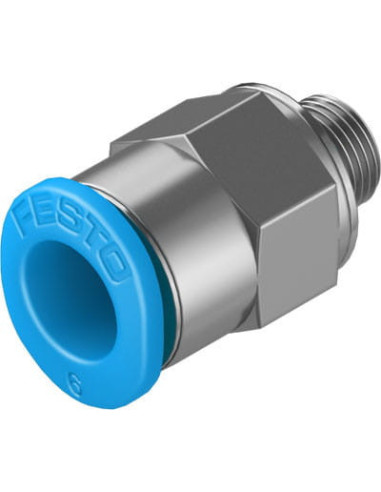

Złącze wtykowe QSM-M5-6-100 FESTO – kompaktowe i uniwersalne rozwiązanie pneumatyczne
Złącze wtykowe QSM-M5-6-100 marki FESTO to element przeznaczony do szybkiego i niezawodnego łączenia instalacji pneumatycznych w systemach automatyki przemysłowej, urządzeniach produkcyjnych oraz laboratoriach. Produkt ten umożliwia efektywne podłączanie przewodów o średnicy zewnętrznej 6 mm za pomocą gwintu zewnętrznego M5, co pozwala na szerokie zastosowanie w różnorodnych aplikacjach wymagających precyzyjnego przesyłu sprężonego powietrza.
Najważniejsze zalety i cechy złącza wtykowego FESTO
- Kompaktowa budowa – niewielkie gabaryty pozwalają na montaż w ograniczonej przestrzeni.
- Wysoka jakość wykonania – korpus z mosiądzu niklowanego oraz elementy blokady ze stali wysokostopowej gwarantują trwałość i odporność na uszkodzenia mechaniczne.
- Szybki montaż dzięki technologii "wciśnij/zwolnij" – bez potrzeby użycia narzędzi podczas podłączania i odłączania przewodu.
- Zgodność z RoHS – produkt spełnia wymagania dyrektywy dotyczącej ograniczenia substancji niebezpiecznych.
- Niskie opory przepływu pozwalają zachować wysoką wydajność układów pneumatycznych.
- Możliwość zastosowania w instalacjach z powietrzem olejonym – wszechstronne wykorzystanie w różnych środowiskach pracy.
- Odporność temperaturowa w zakresie od -10°C do +80°C oraz szeroki zakres ciśnienia roboczego.
Zastosowanie złącza wtykowego QSM-M5-6-100 FESTO
Złącze wtykowe FESTO QSM-M5-6-100 doskonale sprawdza się w systemach automatyki przemysłowej, przy budowie maszyn i urządzeń, a także w układach laboratoryjnych oraz badawczych. Szybkozłączka idealnie nadaje się do zastosowań, gdzie ważna jest szybka wymiana lub serwis przewodów, takich jak linie montażowe, stanowiska testowe, instalacje rozdziału powietrza czy urządzenia pomiarowe pracujące w trybie ciągłym bądź cyklicznym.
Konstrukcja i materiały zapewniające niezawodność w trudnych warunkach
Obudowa z niklowanego mosiądzu zapewnia wysoką odporność na korozję i wpływ czynników zewnętrznych, a uszczelnienia z NBR znacznie ograniczają ryzyko wycieków. Pierścień zwalniający w kolorze niebieskim wykonano z wytrzymałego tworzywa POM, co ułatwia identyfikację oraz obsługę podczas eksploatacji, nawet w warunkach ograniczonej widoczności.
Dlaczego warto wybrać złącze wtykowe QSM-M5-6-100 FESTO?
- Uniwersalność podłączenia: możliwość pracy z przewodami o średnicy 6 mm oraz gwintem M5.
- Szybka i bezpieczna wymiana przewodów w każdej pozycji montażowej.
- Odporność na zużycie i niską korozję – klasa CRC 1.
- Idealne do precyzyjnych i wymagających aplikacji pneumatycznych.
Złącze wtykowe QSM-M5-6-100 FESTO to wybór dla użytkowników poszukujących niezawodnych, solidnych oraz łatwych w montażu rozwiązań do instalacji pneumatycznych, które będą spełniać wymagania nawet w najbardziej wymagających środowiskach pracy.
