Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 9 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/4 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 10 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 26 g |
| Wielkość | Standard |
| Wielkość nominalna | od 8 mm |

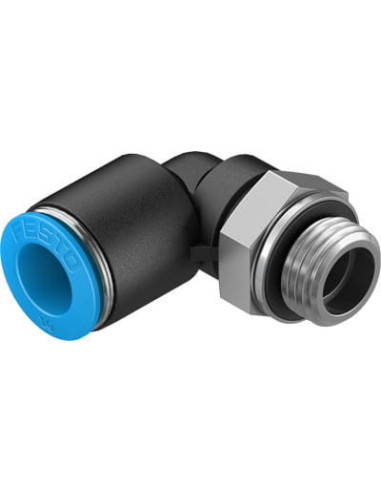

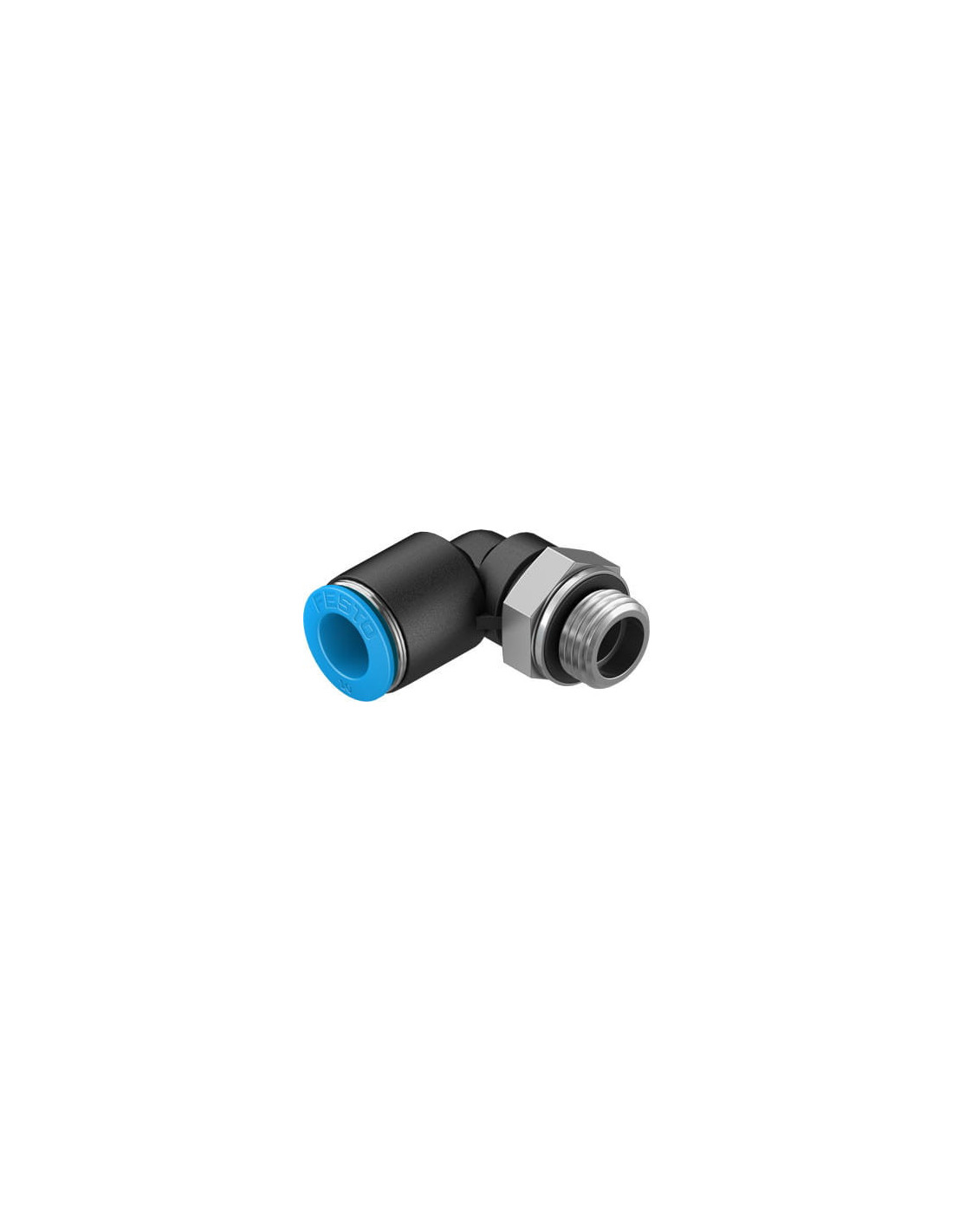

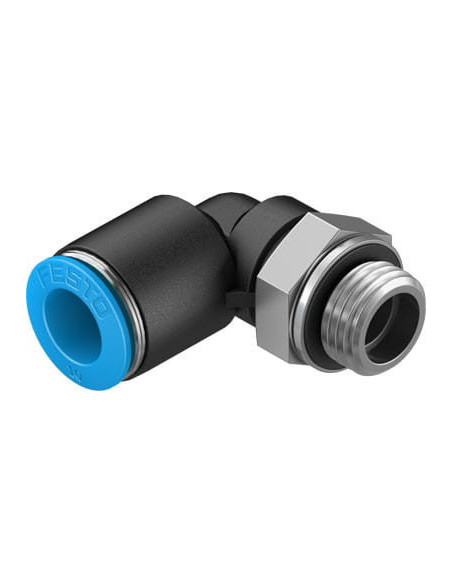

Złącze wtykowe kątowe QSL-G1/4-10 FESTO – wysokiej jakości połączenie pneumatyczne
Złącze wtykowe QSL-G1/4-10 FESTO to element pneumatyczny przeznaczony do tworzenia niezawodnych i szczelnych połączeń w instalacjach sprężonego powietrza oraz wody. Dzięki swojej kompaktowej konstrukcji kątowej produkt zapewnia łatwy montaż nawet w miejscach o ograniczonej przestrzeni. To uniwersalne złącze znajduje zastosowanie w szerokim zakresie branż przemysłowych: od automatyki, przez urządzenia produkcyjne, po instalacje laboratoryjne.
Wytrzymałość i trwałość złącza pneumatycznego G1/4
Kluczową zaleta złącza QSL-G1/4-10 jest wykonanie z wysokiej jakości materiałów. Obudowa z tworzywa PBT gwarantuje lekkość oraz odporność na uszkodzenia mechaniczne. Elementy blokady przewodu wykonane ze stali nierdzewnej zapewniają dodatkową wytrzymałość oraz odporność na korozję. Pierścień zwalniający z wytrzymałego POM umożliwia szybkie i wygodne odłączenie przewodu, a uszczelnienie z NBR gwarantuje szczelność nawet w wymagających warunkach pracy.
Najważniejsze cechy i zastosowanie złącza kątowego FESTO
- Zakres temperatur pracy: od -10°C do 80°C, co pozwala na wykorzystanie w różnych aplikacjach przemysłowych.
- Zakres ciśnienia roboczego: od -0,95 do 14 bar – złącze sprawdza się zarówno w podciśnieniu, jak i przy wysokim ciśnieniu.
- Uniwersalne zastosowanie: idealne do instalacji pneumatycznych z gwintem zewnętrznym G1/4 oraz przewodami o średnicy zewnętrznej 10 mm.
- Możliwość pracy z powietrzem i wodą – kompatybilność z medium zgodnie z normą ISO8573-1:2010 oraz deklaracją producenta.
- Łatwy montaż dzięki konstrukcji „wciśnij/zwolnij”, umożliwiającej szybkie i bezpieczne podłączanie oraz odłączanie przewodów.
Szeroki wachlarz możliwości montażowych
Dzięki konstrukcji umożliwiającej dowolną pozycję zabudowy, złącze QSL-G1/4-10 FESTO znajduje zastosowanie w systemach automatyki, liniach produkcyjnych, robotyce, a także w urządzeniach laboratoryjnych oraz instalacjach przesyłu mediów. Konstrukcja jest zgodna z normami RoHS, co dodatkowo zapewnia bezpieczeństwo użytkowania w środowiskach przemysłowych o podwyższonych wymaganiach ekologicznych.
Ergonomia i funkcjonalność złącza pneumatycznego FESTO
Złącze QSL-G1/4-10 to rozwiązanie, które pozwala zminimalizować czas montażu i demontażu przewodów pneumatycznych. Niebieski pierścień zwalniający ułatwia identyfikację oraz obsługę elementu w instalacji. Konstrukcja typu push-in (wciśnij/zwolnij) sprawia, że nawet częsta wymiana przewodów nie wpływa negatywnie na szczelność ani trwałość połączenia.
