Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 15,5 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G3/8 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 10 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 33 g |
| Wielkość | Standard |
| Wielkość nominalna | od 8,3 mm |

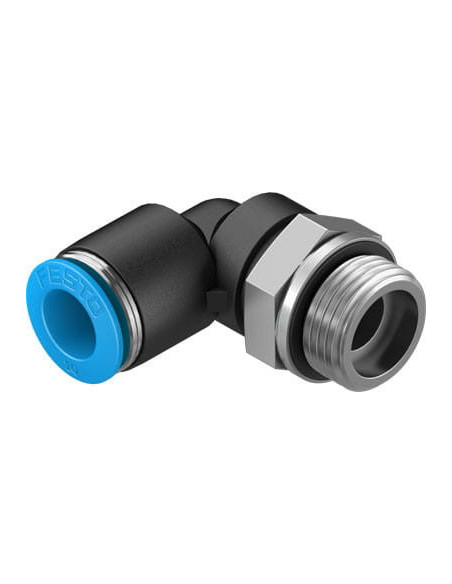

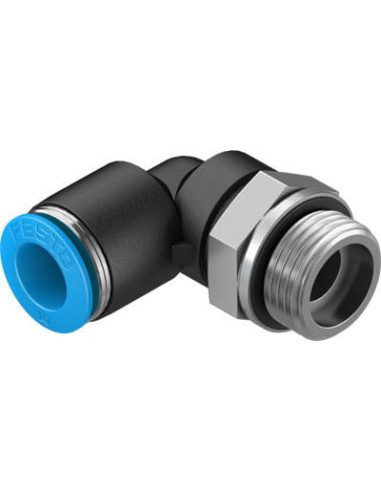

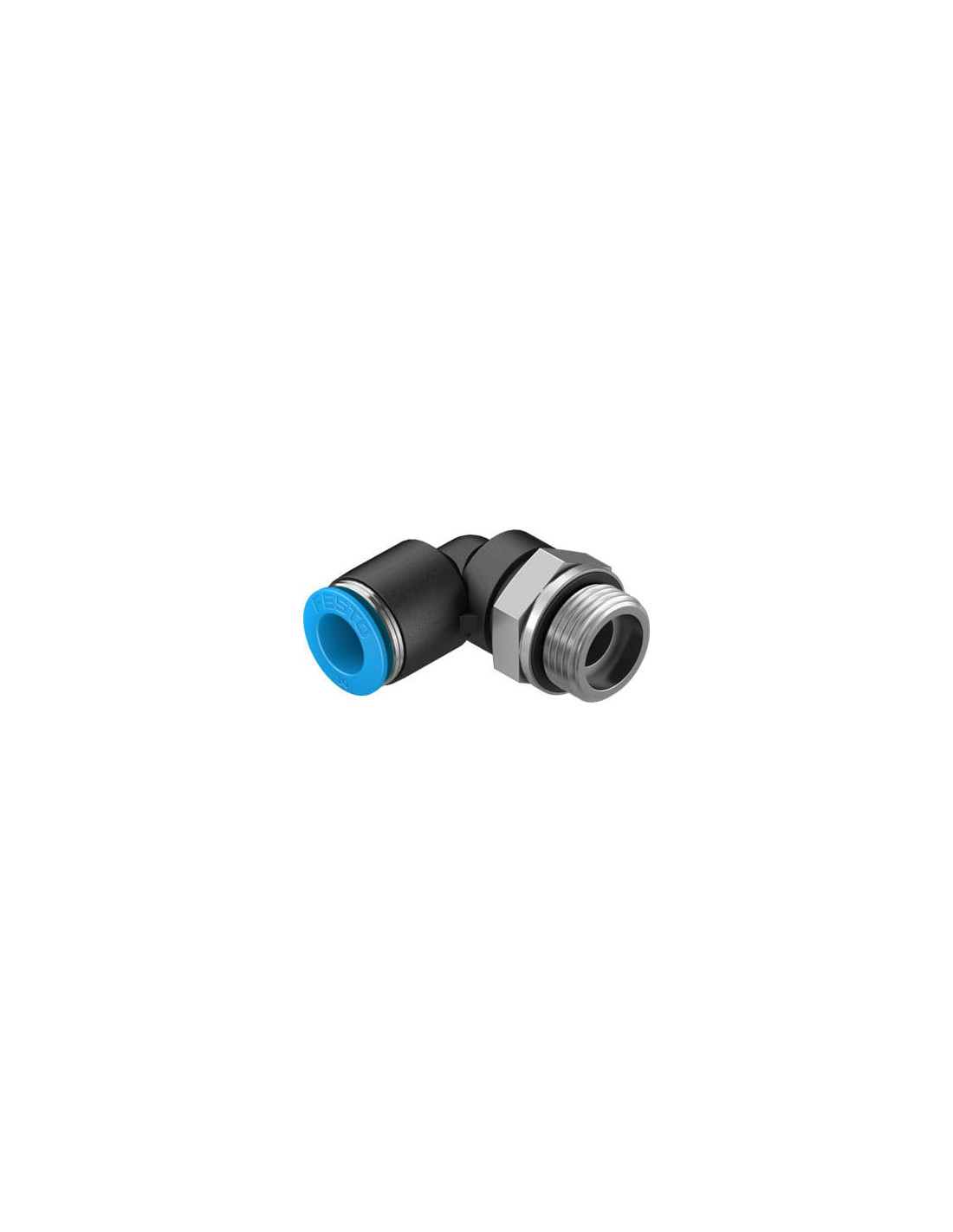

Złącze wtykowe kątowe QSL-G3/8-10 FESTO – szybkie i niezawodne połączenie pneumatyczne
Złącze wtykowe QSL-G3/8-10 FESTO to wysokiej jakości element do szybkiego i szczelnego łączenia przewodów pneumatycznych z gwintem G3/8. Dzięki przemyślanej konstrukcji typu „wciśnij/zwolnij” ułatwia montaż oraz demontaż, zapewniając bezpieczną i pewną eksploatację nawet w wymagających warunkach przemysłowych.
Zastosowanie złącza pneumatycznego QSL-G3/8-10
Złącze wtykowe QSL-G3/8-10 wykorzystywane jest powszechnie w instalacjach automatyki przemysłowej, liniach produkcyjnych, systemach transportu pneumatycznego oraz w różnych typach maszyn wykorzystujących sprężone powietrze lub wodę (zgodnie z wytycznymi producenta). Doskonale sprawdza się wszędzie tam, gdzie istotna jest szczelność, niezawodność połączenia oraz łatwość obsługi.
- Montaż przewodów o średnicy zewnętrznej 10 mm
- Przyłącze gwintowane G3/8
- Możliwość pracy z mediami: sprężone powietrze zgodne z ISO8573-1:2010 oraz woda
- Odporność na warunki przemysłowe dzięki zastosowaniu wysokogatunkowych materiałów
- Montaż w dowolnej pozycji – uniwersalność zastosowań
Najważniejsze atuty złącza QSL-G3/8-10 FESTO
Elementy blokujące wykonane ze stali nierdzewnej zapewniają podwyższoną trwałość i wytrzymałość na zużycie, a obudowa z wysokiej jakości tworzywa PBT oraz uszczelnienia z NBR gwarantują odporność na działanie czynników chemicznych i temperatury w zakresie od -10 do 80°C. Niebieski pierścień zwalniający ułatwia szybką identyfikację oraz obsługę podczas instalacji i konserwacji.
- Możliwość użytkowania z powietrzem olejonym
- Wysoka szczelność połączenia
- Odporność na ciśnienie robocze do 14 bar (w zależności od temperatury)
- Produkt zgodny z wymaganiami RoHS
Typowe zastosowania złącza FESTO QSL-G3/8-10
Złącze QSL-G3/8-10 znajduje zastosowanie w:
- Instalacjach pneumatycznych automatyki przemysłowej
- Maszynach i urządzeniach produkcyjnych
- Systemach dystrybucji i obróbki powietrza
- Układach szybkiego mocowania przewodów
- Stacjach serwisowych i naprawczych
Wybierając złącze kątowe QSL-G3/8-10 FESTO, uzyskuje się gwarancję długotrwałej szczelności, wygodnej obsługi oraz niezawodności pracy w każdej aplikacji przemysłowej, gdzie istotny jest pewny i trwały montaż przewodów pneumatycznych.
