Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 1,33 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M5 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 6 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 4,1 g |
| Wielkość | Mini |
| Wielkość nominalna | od 2,1 mm |

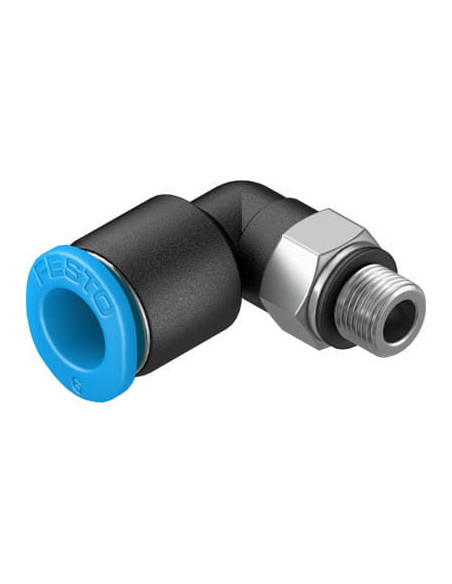

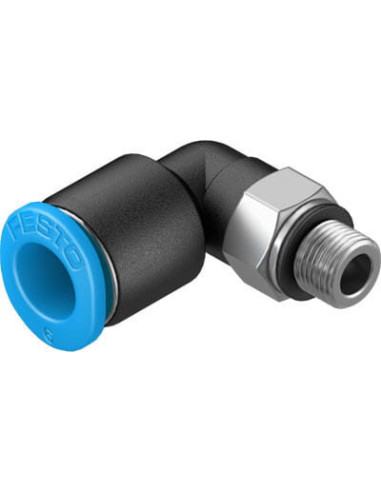

Złącze wtykowe kątowe QSML-M5-6 FESTO – uniwersalne rozwiązanie pneumatyczne
Złącze wtykowe QSML-M5-6 FESTO to wysokiej jakości element łączeniowy przeznaczony do instalacji pneumatycznych. Dzięki swojej kompaktowej konstrukcji oraz kątowej budowie doskonale sprawdza się w miejscach o ograniczonej przestrzeni montażowej, gdzie konieczne jest pewne i szybkie połączenie przewodów z urządzeniami lub systemami pneumatycznymi.
Zastosowania złącza pneumatycznego QSML-M5-6
Prezentowane złącze kątowe znajduje szerokie zastosowanie w nowoczesnych systemach automatyzacji przemysłowej, w tym:
- Instalacjach liniowych sprężonego powietrza
- Systemach robotyki oraz automatyki maszyn
- Zespołach przygotowania powietrza
- Układach sterowania siłownikami pneumatycznymi
- Stacjach montażowych oraz urządzeniach produkcyjnych
Możliwość pracy zarówno z powietrzem olejonym, jak i nieolejonym sprawia, że to złącze jest wyjątkowo uniwersalne i dostosowane do różnych warunków eksploatacji.
Kluczowe zalety złącza FESTO QSML-M5-6
- Bardzo łatwy montaż i demontaż dzięki mechanizmowi typu „wciśnij/zwolnij”
- Solidna konstrukcja z wysokiej jakości materiałów – korpus z PBT, elementy stalowe nierdzewne oraz uszczelnienia NBR
- Odpowiedni dla przewodów o średnicy zewnętrznej 6 mm
- Gwint zewnętrzny M5 umożliwia szybkie połączenie z szerokim wachlarzem komponentów pneumatycznych
- Niewielka masa oraz kompaktowy rozmiar pozwalają na montaż w trudno dostępnych miejscach
- Odporność na korozję (klasa 1 CRC) oraz zgodność z normami RoHS
Kolorowy pierścień zwalniający (niebieski) ułatwia szybką identyfikację połączeń oraz serwisowanie instalacji.
Parametry pracy i wytrzymałość
Złącze QSML-M5-6 zostało przystosowane do pracy w szerokim zakresie ciśnień (do 14 bar) oraz temperatur (od -10 do +80°C), co umożliwia stabilne funkcjonowanie nawet w trudnych warunkach przemysłowych.
Stosowanie uszczelnienia gwintu na bazie podkładki uszczelniającej chroni instalację przed nieszczelnościami oraz pozwala utrzymać wysoką szczelność nawet przy dynamicznych zmianach ciśnienia.
Przeznaczenie i bezpieczeństwo użytkowania
Złącze przeznaczone jest do sprężonego powietrza zgodnego z normą ISO8573-1:2010, co gwarantuje bezpieczną i długotrwałą eksploatację w nowoczesnych instalacjach przemysłowych, produkcyjnych oraz warsztatowych.
Bezproblemowa instalacja w dowolnej pozycji sprawia, że rozwiązanie to jest wyjątkowo elastyczne i łatwe w zastosowaniu, nawet przy wielokrotnym montażu oraz serwisowaniu.
