Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Niklowanie, Mosiądz |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 9 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/4 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 6 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 17 g |
| Wielkość | Standard |
| Wielkość nominalna | od 5 mm |

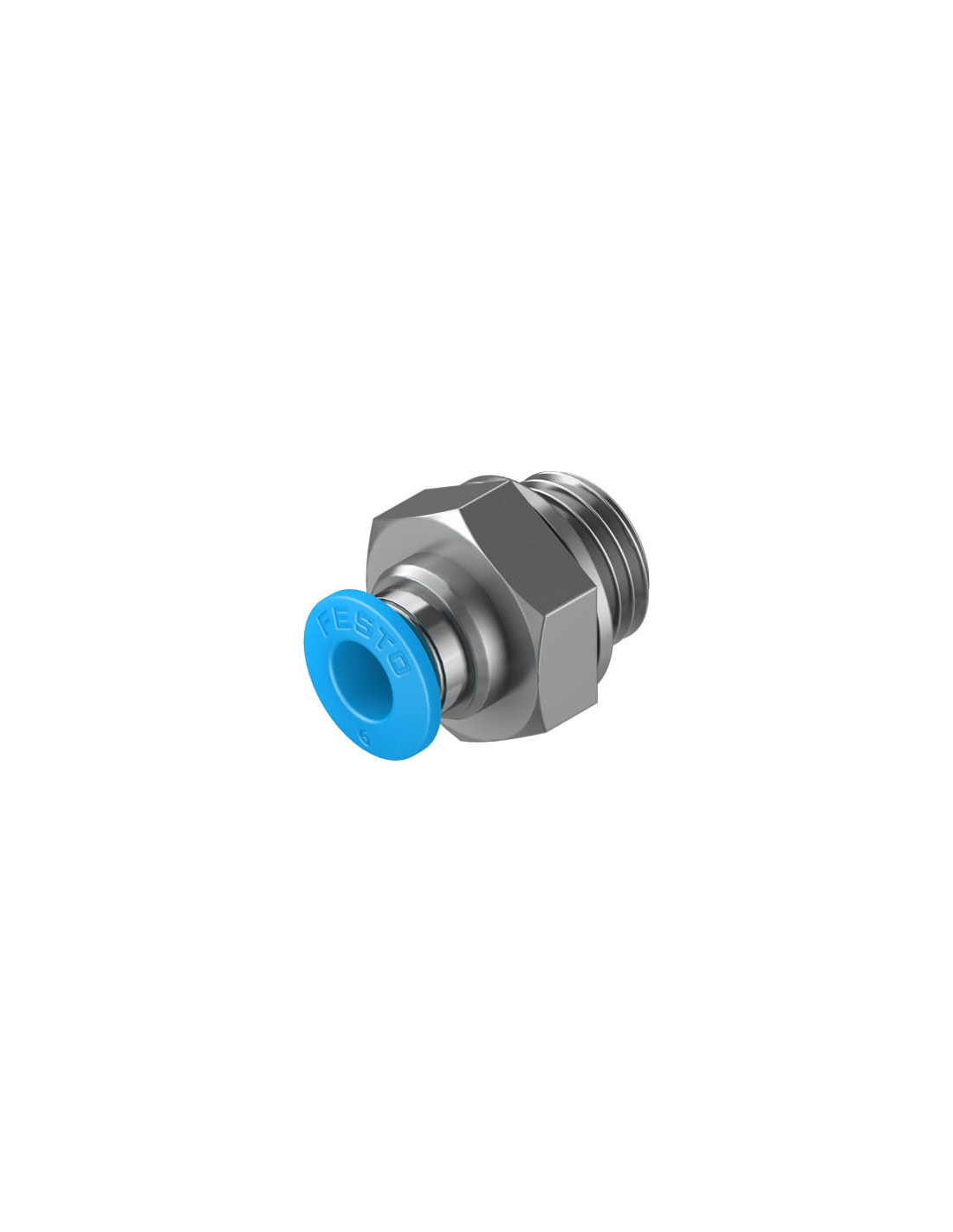

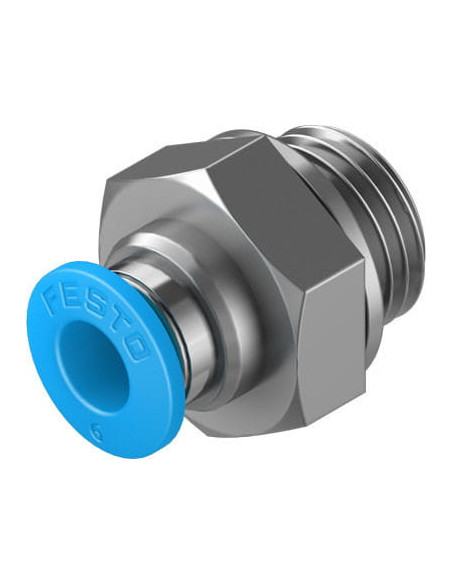

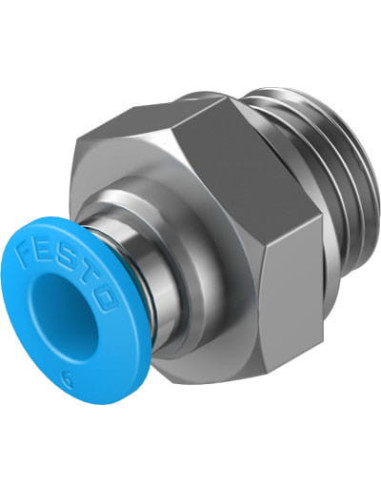

Złącze wtykowe QS-G1/4-6 FESTO – wszechstronne połączenie pneumatyczne
Złącze wtykowe QS-G1/4-6 FESTO (kod produktu: FESTO-186097) to solidny i niezawodny element wykonany z wysokiej jakości materiałów, przeznaczony do łączenia przewodów pneumatycznych o zewnętrznej średnicy 6 mm z instalacjami wyposażonymi w gwint G1/4. Dzięki kompaktowej konstrukcji typu „wciśnij/zwolnij” zapewnia wygodny montaż i demontaż bez potrzeby użycia specjalistycznych narzędzi, co znacząco skraca czas instalacji lub wymiany elementów w systemach automatyki oraz pneumatyki.
Najważniejsze zalety złącza pneumatycznego QS-G1/4-6
- Bardzo łatwy i szybki montaż – konstrukcja typu „push-in” umożliwia bezpieczne i trwałe połączenie przewodów w kilka sekund.
- Odporność na korozję – zastosowanie stali nierdzewnej wysokostopowej oraz niklowanego mosiądzu gwarantuje długą żywotność i niezawodność w pracy.
- Szeroki zakres ciśnienia roboczego – złącze przystosowane do pracy przy ciśnieniu od -0,95 do 14 bar, co oferuje uniwersalność w różnorodnych aplikacjach.
- Odporność na zróżnicowane warunki pracy – działa sprawnie w szerokim zakresie temperatur od -10 do 80°C, co pozwala na wykorzystanie w pomieszczeniach technicznych, halach produkcyjnych czy instalacjach zewnętrznych.
- Bezpieczeństwo i szczelność – pewne uszczelnienie zapewniają podkładka uszczelniająca oraz pierścień z materiału POM i uszczelnienia z NBR.
- Zgodność z normami – produkt dedykowany do pracy ze sprężonym powietrzem według ISO8573-1:2010, a także do wody (zgodnie z wytycznymi producenta), umożliwia zastosowanie również z powietrzem olejonym.
- Łatwa identyfikacja – niebieski pierścień zwalniający ułatwia rozróżnianie i obsługę złącza w instalacji.
Zastosowanie złącza QS-G1/4-6 FESTO
Złącze wtykowe QS-G1/4-6 FESTO znajduje szerokie zastosowanie w instalacjach automatyki przemysłowej, systemach pneumatycznych oraz technice laboratoryjnej. Sprawdza się m.in. w:
- Szybkiej rozbudowie oraz modernizacji systemów sprężonego powietrza
- Instalacjach maszyn i urządzeń produkcyjnych
- Manipulacji oraz napędach pneumatycznych
- Precyzyjnych układach pakujących i montażowych
- Laboratoriach oraz pracowniach technicznych
Prosty montaż, solidna konstrukcja i odporność na różne media robocze sprawiają, że QS-G1/4-6 FESTO jest niezastąpionym elementem w każdej instalacji pneumatycznej, gdzie liczy się trwałość, szczelność oraz łatwa eksploatacja. Wybór tego złącza pozwala na szybkie i niezawodne połączenie przewodów, co gwarantuje bezpieczeństwo pracy oraz oszczędność czasu.
