Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 1 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny R1/2 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 12 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Typ uszczelnienia gwintu | Taśma uszczel. |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 61 g |
| Wielkość | Standard |
| Wielkość nominalna | od 10,3 mm |

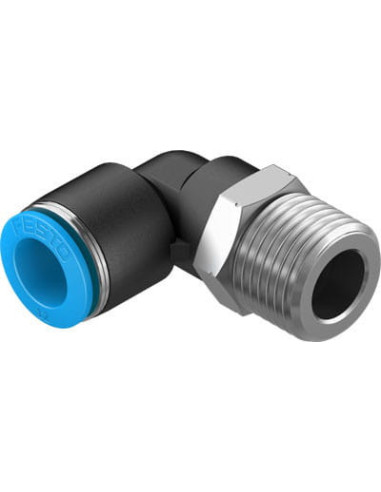

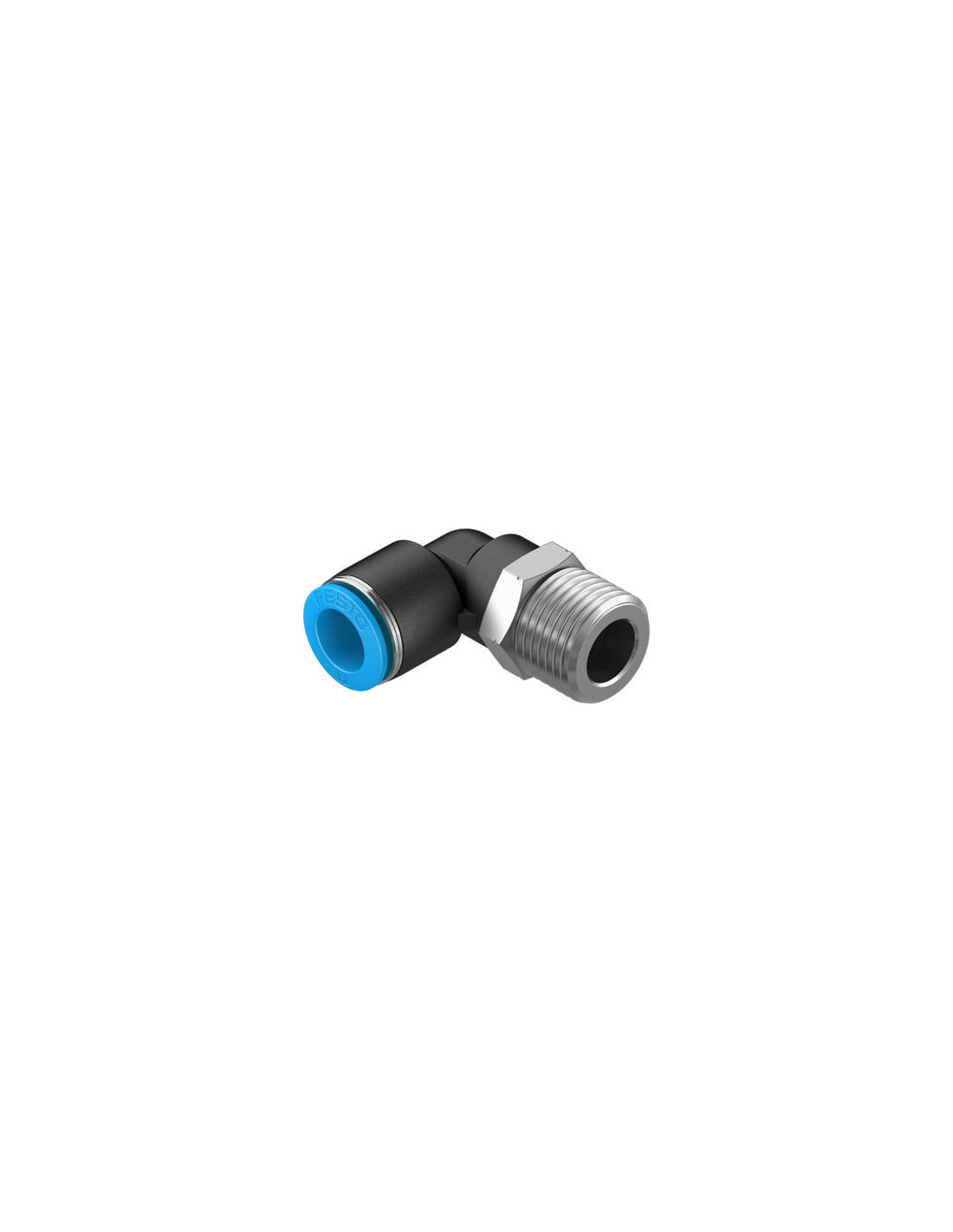

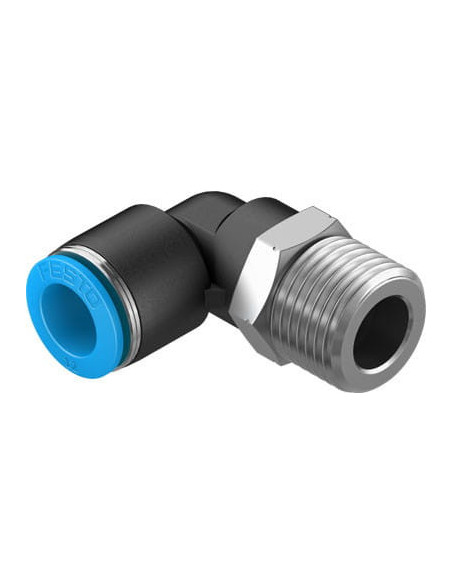

Złącze wtykowe kątowe QSL-1/2-12 FESTO – profesjonalne rozwiązanie do instalacji pneumatycznych
Złącze wtykowe QSL-1/2-12 marki FESTO to wysokiej jakości komponent przeznaczony do szybkiego i szczelnego łączenia przewodów pneumatycznych z gwintowanymi elementami instalacji. Złącze ma kątową konstrukcję, która umożliwia wygodne prowadzenie przewodów nawet w ograniczonej przestrzeni. Jest to rozwiązanie stosowane zarówno w przemyśle, jak i w warsztatach oraz serwisach automatyki.
Kluczowe zalety złącza pneumatycznego QSL-1/2-12 FESTO
- Prosta i szybka instalacja – mechanizm typu push-in/push-release pozwala na błyskawiczny montaż i demontaż przewodów bez użycia narzędzi.
- Wytrzymałość i niezawodność – dzięki zastosowaniu stali nierdzewnej oraz odpornych na zużycie tworzyw sztucznych, złącze charakteryzuje się dużą trwałością w codziennej eksploatacji.
- Szeroki zakres roboczy – złącze jest przystosowane do pracy w zakresach ciśnień od -0,95 do 14 bar oraz przy temperaturach od -10 do 80°C, co czyni je uniwersalnym elementem instalacji pneumatycznych.
- Wielofunkcyjność – możliwość zastosowania zarówno ze sprężonym powietrzem, jak i z wodą (zgodnie z deklaracją producenta) pozwala na szeroki zakres wykorzystania w różnych gałęziach przemysłu.
- Zgodność z normami – produkt spełnia wymagania RoHS oraz jest przystosowany do pracy z powietrzem zgodnie z normą ISO 8573-1:2010.
Typowe zastosowania złącza FESTO QSL-1/2-12
Złącze kątowe QSL-1/2-12 znajduje zastosowanie m.in. w:
- Instalacjach pneumatycznych w zakładach produkcyjnych i automatyce przemysłowej.
- Systemach dystrybucji sprężonego powietrza oraz pneumatycznych narzędziach warsztatowych.
- Maszynach pakujących i liniach montażowych.
- Automatyce budynkowej, szczególnie w układach sterowania drzwiami, roletami czy wentylacją.
- Systemach serwisowych i utrzymania ruchu.
Konstrukcja i materiały
Korpus wykonany jest z wytrzymałego tworzywa PBT, zapewniającego odporność na uszkodzenia mechaniczne i czynniki chemiczne. Pierścień zwalniający z POM w kolorze niebieskim umożliwia błyskawiczne rozłączanie przewodów, nawet w rękawicach roboczych. Element blokujący wykonany ze stali nierdzewnej gwarantuje wysoką trwałość i odporność na korozję (klasa CRC 1).
Parametry przyłączeniowe
Złącze wyposażone jest w gwint zewnętrzny R1/2 oraz przyłącze do przewodu o średnicy zewnętrznej 12 mm. Pozwala to na szerokie zastosowanie w większości popularnych instalacji pneumatycznych.
Dzięki swojej funkcjonalności, niezawodności i uniwersalności, złącze wtykowe QSL-1/2-12 FESTO jest doskonałym wyborem do budowy i modernizacji różnorodnych układów pneumatycznych.
