Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Tulejka wtykowa QS-4 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 4 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 2,7 g |
| Wielkość | Standard |
| Wielkość nominalna | od 2 mm |

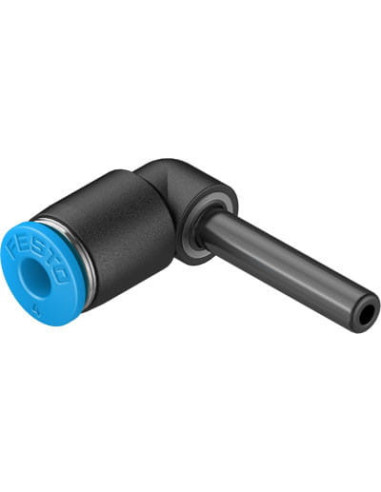

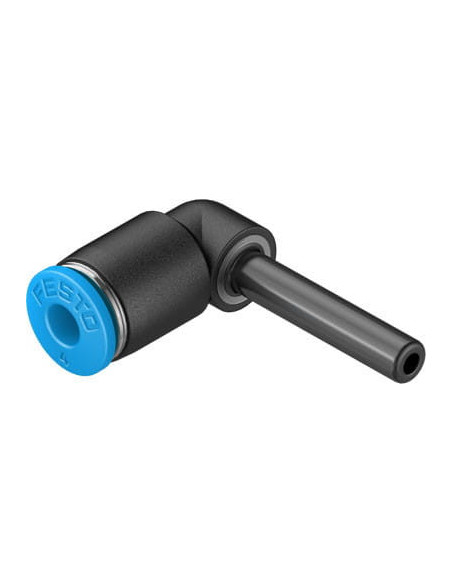

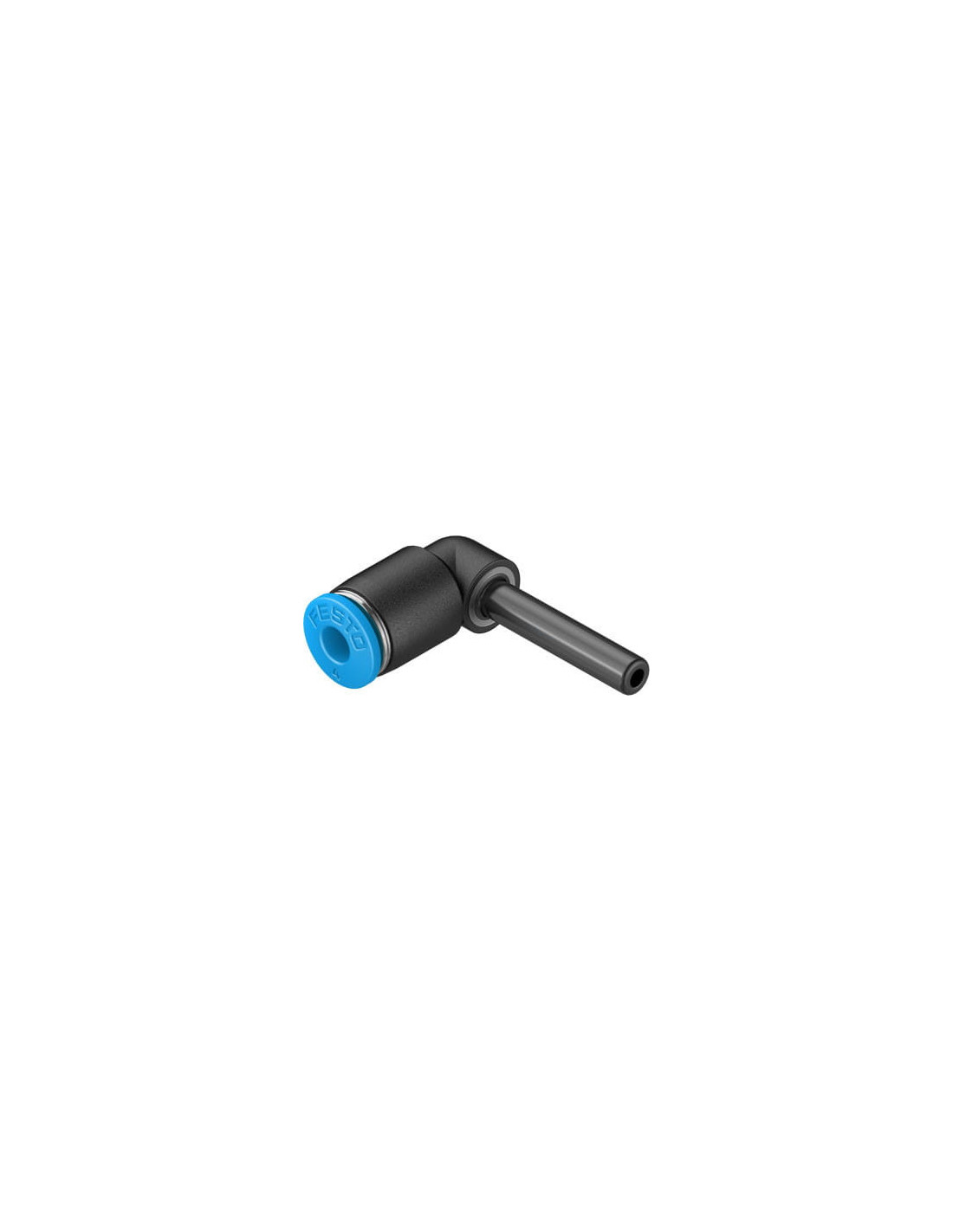

Łącznik wtykowy QSL-4H FESTO - szybkozłączka pneumatyczna do przewodów o średnicy 4 mm
QSL-4H Łącznik wtykowy renomowanej marki FESTO (kod produktu: FESTO-153056) to precyzyjny element łączący wykorzystywany w instalacjach pneumatycznych. Przeznaczony jest do szybkiego i bezpiecznego łączenia przewodów o średnicy zewnętrznej 4 mm. Dzięki kompaktowej budowie i wysokiej jakości użytych materiałów stanowi niezawodny wybór do systemów wymagających trwałości oraz łatwości montażu.
Zalety i funkcjonalność złączki wtykowej QSL-4H FESTO
- Bardzo szybki montaż i demontaż dzięki mechanizmowi typu „wciśnij/zwolnij”
- Wytrzymała konstrukcja – obudowa z tworzywa PBT oraz stal nierdzewna wysokostopowa jako element blokujący przewód
- Odporność na zanieczyszczenia oraz olej – możliwość pracy z powietrzem olejonym
- Pełna zgodność z normami – zgodność z RoHS, dopuszczalne medium: sprężone powietrze wg ISO8573-1:2010 oraz woda (patrz informacja producenta)
- Uniwersalna pozycja montażu – umożliwia pracę w dowolnej orientacji
- Łatwa identyfikacja – niebieski kolor pierścienia zwalniającego
Typowe zastosowanie łącznika wtykowego FESTO QSL-4H
Złączki pneumatyczne FESTO QSL-4H są powszechnie stosowane w automatyce przemysłowej, maszynach produkcyjnych, układach sterowania pneumatycznego, a także w zastosowaniach laboratoryjnych. Idealnie sprawdzą się tam, gdzie wymagana jest szybka wymiana przewodów lub często przeprowadzane konserwacje.
- Systemy zasilania powietrza w liniach produkcyjnych
- Automatyka przemysłowa i robotyka
- Montaż urządzeń laboratoryjnych
- Maszyny pakujące i przetwórcze
- Układy pneumatyczne w narzędziach
Budowa i materiały – odpowiedź na wymagania przemysłu
QSL-4H Łącznik cechuje się solidną konstrukcją, która zapewnia wysoką szczelność oraz odporność na ciśnienie robocze od -0,95 do 14 bar (w zależności od temperatury). Element wykonany jest z tworzywa PBT, stalowy mechanizm zacisku oraz uszczelnienia NBR zapewniają niezawodną pracę w zakresie temperatur od -10°C do 80°C.
Pewna i trwała instalacja przewodu pneumatycznego
Łącznik wtykowy QSL-4H FESTO umożliwia łatwy i szybki montaż przewodów bez użycia narzędzi. Ergonomiczny pierścień zwalniający pozwala na bezproblemowe rozłączenie rurki w dowolnym momencie, co znacznie skraca czas przestojów podczas serwisowania systemu pneumatycznego.
