Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 50 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | PBT |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com |
| Nominalny moment dokręcający | od 9 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny G1/4 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 10 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 26 g |
| Wielkość | Standard |
| Wielkość nominalna | od 8 mm |

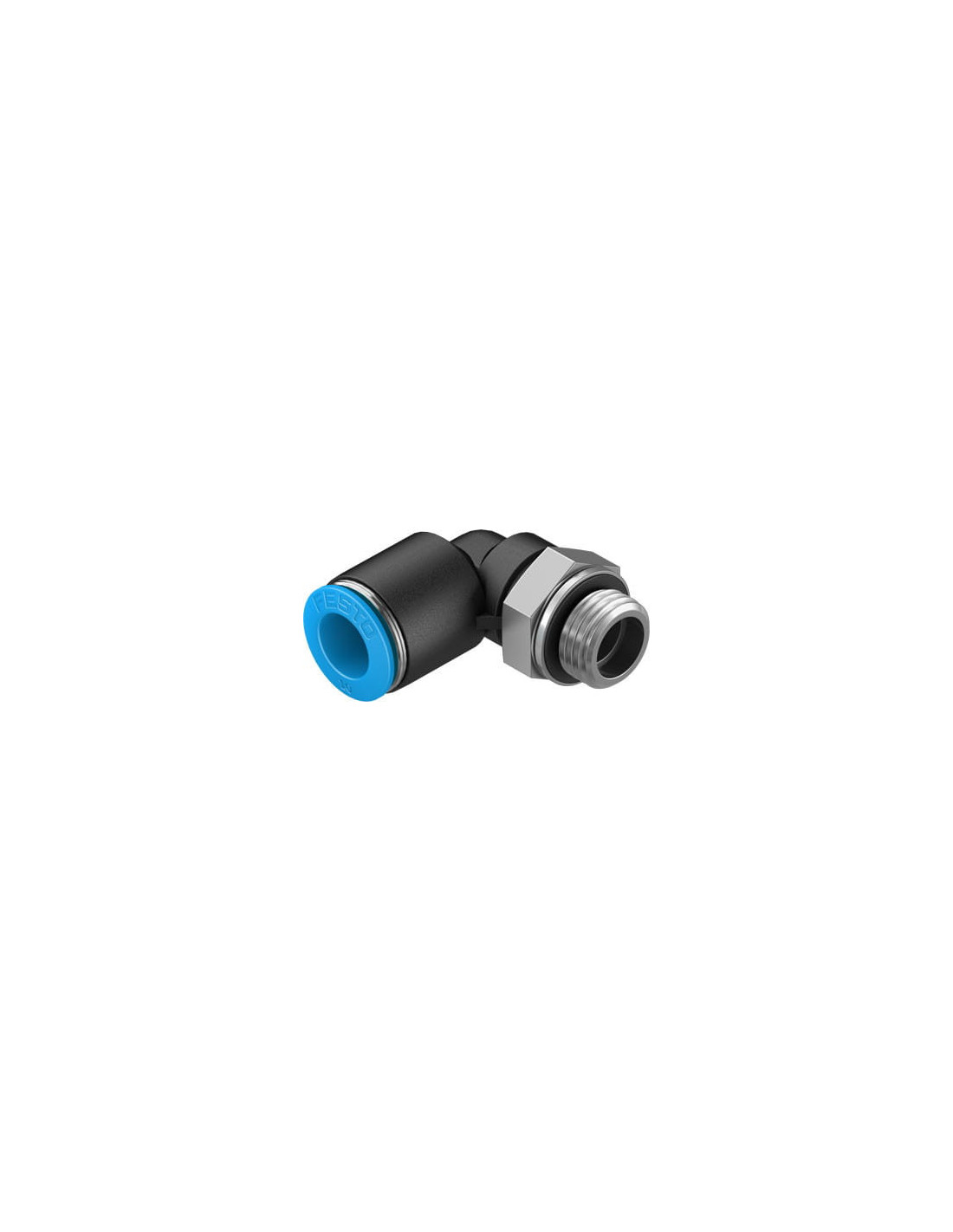

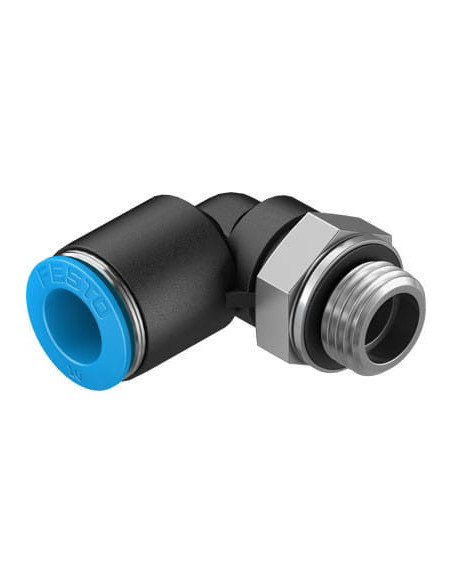

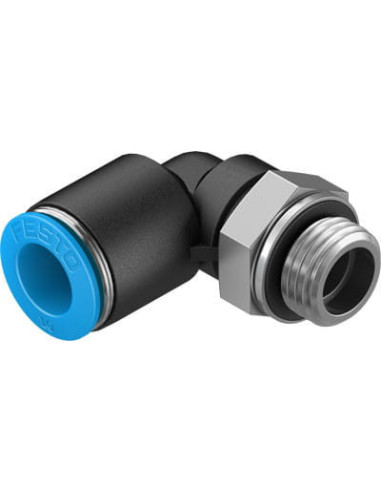

Złącze wtykowe kątowe FESTO QSL-G1/4-10-50 – Zastosowanie w pneumatyce
Złącze wtykowe QSL-G1/4-10-50 firmy FESTO to niezawodny element instalacji pneumatycznych, który ułatwia szybkie i szczelne łączenie przewodów. Dzięki swojej konstrukcji typu „wciśnij i zwolnij” produkt pozwala na łatwy oraz szybki montaż i demontaż w trudnodostępnych miejscach, bez konieczności używania specjalistycznych narzędzi.
Główne zalety złącza wtykowego FESTO QSL-G1/4-10-50
- Prosty i szybki montaż dzięki technologii przyłączenia push-in.
- Solidna i trwała konstrukcja – wytrzymała na ciśnienie robocze do 14 bar (w zależności od temperatury).
- Odporność na korozję – klasa CRC 1, wykonane z materiałów wysokiej jakości, takich jak stal nierdzewna, PBT oraz POM.
- Uniwersalność zastosowania – możliwość pracy z powietrzem niesmarowanym, olejonym oraz wodą.
- Bezproblemowa instalacja w dowolnej pozycji, co zwiększa elastyczność projektowania układów pneumatycznych.
- Dokładne uszczelnienie gwintu dzięki wykorzystaniu podkładki uszczelniającej.
- Zgodność z dyrektywą RoHS – produkt może być używany w przemyśle o wysokich wymaganiach ekologicznych.
Typowe zastosowania złącza wtykowego FESTO QSL-G1/4-10-50
Złącze kątowe QSL-G1/4-10-50 przeznaczone jest do podłączania przewodów pneumatycznych o średnicy 10 mm do gwintów G1/4”. Doskonale sprawdza się w:
- Automatyce przemysłowej, gdzie wymagana jest szybka i pewna zabudowa przewodów w ciasnych przestrzeniach maszyn.
- Systemach sterowania pneumatycznego w liniach produkcyjnych oraz urządzeniach pakujących.
- Instalacjach sprężonego powietrza w warsztatach, magazynach oraz zakładach przemysłowych.
- Systemach wodnych – po potwierdzeniu zgodności z informacjami producenta.
Budowa i materiały wykorzystywane w złączu QSL-G1/4-10-50
Złącze zostało wykonane z wysokiej jakości materiałów:
- Obudowa: wytrzymały PBT
- Pierścień zwalniający: POM w kolorze niebieskim
- Elementy blokady przewodu: stal nierdzewna
- Uszczelnienia: elastomer NBR
Dzięki zastosowaniu tych materiałów złącze wtykowe FESTO zapewnia długą żywotność oraz odporność na uszkodzenia mechaniczne i wpływ czynników zewnętrznych.
Złącze pneumatyczne kątowe FESTO – Pewność połączenia i uniwersalność
Kątowa budowa złącza QSL-G1/4-10-50 umożliwia prowadzenie instalacji nawet w bardzo ograniczonej przestrzeni, bez ryzyka załamań przewodu. Produkt znajduje zastosowanie w każdej branży, w której liczy się bezpieczeństwo, wytrzymałość i łatwość serwisowania instalacji pneumatycznych.
