Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Stal, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 0,48 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M3 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 3 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 55 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 1,1 g |
| Wielkość | Mini |
| Wielkość nominalna | od 0,9 mm |

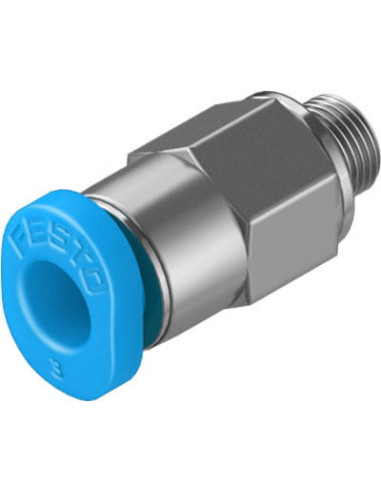

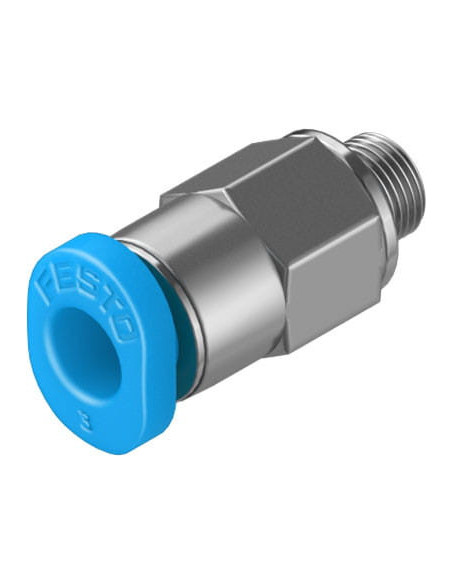

Złącze wtykowe pneumatyczne QSM-M3-3 FESTO – uniwersalne akcesorium do systemów sprężonego powietrza
Złącze wtykowe QSM-M3-3 FESTO to wysokiej jakości element pneumatyczny, stworzony z myślą o skutecznym i szybkim łączeniu przewodów w instalacjach sprężonego powietrza. Dzięki zastosowaniu gwintu zewnętrznego M3 oraz możliwości podłączenia przewodu o średnicy zewnętrznej 3 mm, złącze znajduje szerokie zastosowanie w kompaktowych i precyzyjnych aplikacjach automatyki przemysłowej, w laboratoriach, a także w branży medycznej i elektronice.
Wytrzymała konstrukcja i odporność materiałowa
Obudowa złącza wykonana jest ze stali niklowanej, co zapewnia wysoką trwałość konstrukcji oraz odporność na uszkodzenia mechaniczne. Elementy blokady przewodu wykonane są ze stali wysokostopowej nierdzewnej, co wydłuża żywotność złącza nawet w wymagających warunkach. Pierścień zwalniający z POM oraz uszczelnienia z NBR gwarantują pewność połączenia oraz efektywne zabezpieczenie przed wyciekami.
Możliwości zastosowania złącza QSM-M3-3 FESTO
- Systemy automatyki przemysłowej – do szybkiego i pewnego łączenia przewodów pneumatycznych w rozdzielaczach, siłownikach czy zespołach przygotowania powietrza.
- Laboratoria i urządzenia badawcze – miniaturowy rozmiar umożliwia montaż w ograniczonej przestrzeni oraz zastosowanie w precyzyjnych instalacjach pneumatycznych.
- Branża medyczna i elektronika – kompatybilność z olejonym powietrzem oraz zgodność z normami RoHS zapewniają bezpieczeństwo pracy w specjalistycznych urządzeniach.
- Aplikacje mobilne i robotyka – lekka i kompaktowa budowa (już od 1,1 g) pozwala wykorzystać złącze w rozwiązaniach o wysokich wymaganiach wagowych.
Zalety złącza pneumatycznego QSM-M3-3 FESTO
- Typ wciśnij/zwolnij – szybki, intuicyjny montaż i demontaż przewodu.
- Uniwersalność montażu – dowolna pozycja zabudowy oraz miniaturowe wymiary.
- Odporność na korozję – elementy wykonane ze stali nierdzewnej, niklowanej oraz wysokiej klasy uszczelnienia.
- Szeroki zakres temperatur pracy – od -10°C do 80°C, co zapewnia elastyczność użycia w różnych środowiskach.
- Bezpieczeństwo połączenia – uszczelnienie gwintu z podkładką uszczelniającą minimalizuje ryzyko wycieków.
Złącze wtykowe QSM-M3-3 FESTO to niezawodny komponent w każdej instalacji pneumatycznej, gwarantujący szczelność połączenia, trwałość oraz łatwość użytkowania, nawet w ograniczonej przestrzeni.
