Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | -0,95 - 6 bar |
| Ciśnienie robocze w zależności od temperatury | -0,95 - 14 bar |
| Jednostka opakowania | od 10 |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Kolor pierścienia zwalniającego | Niebieski |
| Konstrukcja | Typu wciśnij/zwolnij |
| Materiał elementów blokady przewodu | Stal wysokostopowa, nierdzewna |
| Materiał obudowy | Mosiądz, Niklowanie |
| Materiał pierścienia zwalniającego | POM |
| Materiał uszczelnienia przewodu | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:-:-] |
| Nominalny moment dokręcający | od 1,33 Nm |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | Gwint zewnętrzny M5 |
| Przyłącze pneumatyczne 2 | dla przewodu o średnicy zew. 3 mm |
| Temperatura otoczenia | -10 - 80 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 20 % |
| Typ uszczelnienia gwintu | Podkładka uszczelniająca |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym |
| Waga produktu | od 3,4 g |
| Wielkość | Mini |
| Wielkość nominalna | od 2 mm |

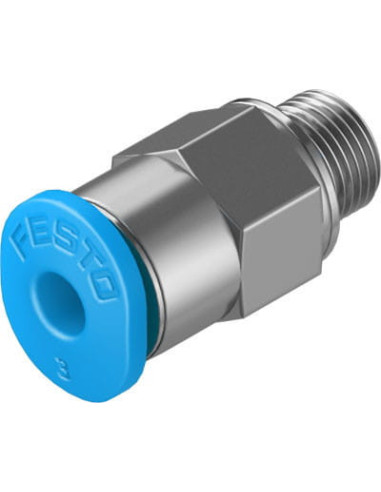

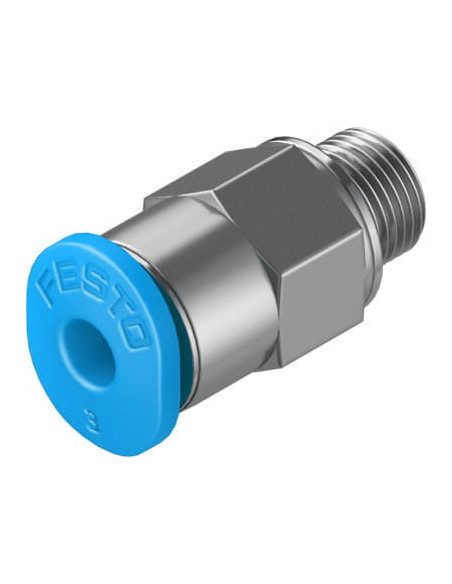

Złącze wtykowe QSM-M5-3 FESTO – wysoka jakość i uniwersalność
Złącze wtykowe QSM-M5-3 firmy FESTO to pneumatyczny element złączny, przeznaczony do szybkiego i wygodnego podłączania przewodów pneumatycznych. Kompaktowa konstrukcja w standardzie typu „push-in” umożliwia sprawny montaż oraz wymianę przewodów bez użycia narzędzi, co znacząco przyspiesza wszelkie prace serwisowe i instalacyjne.
Trwałość i odporność – solidne materiały wykonania
Element wykonany jest z mosiądzu pokrytego niklem, co gwarantuje wysoką odporność na korozję oraz długowieczność działania, nawet w trudnych warunkach przemysłowych. Blokada przewodu została wykonana z wysokostopowej stali nierdzewnej, a elementy uszczelniające stworzono z trwałego NBR (gumy nitrylowej), co zapewnia bezpieczną i szczelną pracę w szerokim zakresie temperatur.
Parametry i zakres zastosowania
- Uniwersalne zastosowanie – dedykowane do instalacji pneumatycznych w automatyce, maszynach przemysłowych, liniach produkcyjnych oraz systemach robotyki.
- Bezpieczna praca – odpowiednie do pracy z sprężonym powietrzem zgodnie z normą ISO 8573-1:2010.
- Możliwość pracy z powietrzem olejonym – wszechstronne zastosowanie w różnych gałęziach przemysłu.
- Miniaturowe rozmiary – umożliwiają montaż w trudno dostępnych oraz ograniczonych przestrzeniach.
- Gwint zewnętrzny M5 oraz przyłącze przystosowane do przewodu o średnicy zewnętrznej 3 mm.
Łatwy montaż i bezpieczeństwo użytkowania
Złącze QSM-M5-3 wyposażone jest w czytelny i łatwy w obsłudze niebieski pierścień zwalniający, który poprawia ergonomię oraz ułatwia szybką wymianę przewodu. Odpowiednia konstrukcja umożliwia użytkowanie złącza w dowolnej pozycji montażowej, zapewniając pełną elastyczność w projektowaniu systemów pneumatycznych.
Typowe zastosowania złączy wtykowych FESTO
- Systemy automatyki przemysłowej
- Robotyka i maszyny manipulacyjne
- Sterowanie siłownikami pneumatycznymi
- Układy doprowadzania sprężonego powietrza
- Precyzyjne systemy laboratoryjne oraz urządzenia analityczne
Złącze wtykowe QSM-M5-3 FESTO to niezawodny wybór do profesjonalnych instalacji pneumatycznych, gwarantujący trwałość, niezawodność oraz bezproblemową obsługę nawet w wymagających aplikacjach.
